Гидрострелка представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком. На боковой поверхности корпуса врезаются патрубки для присоединения магистральных труб отопления. Внутри гидрострелка абсолютно полая, в нижней части может врезаться резьбовой патрубок для установки шарового крана, предназначение которого — слив отстоявшегося шлама со дна разделителя.

Как устроена гидрострелка

По сути своей гидравлическая стрелка — это шунт, закорачивающий потоки подачи и обратки.

Целью работы такого шунта является выравнивание температуры теплоносителя, а также его расхода в генерирующей и распределительной частях гидравлической системы отопления.

Для получения реального эффекта от гидросепаратора требуется тщательный расчёт его внутреннего объёма и мест врезки патрубков. Однако большинство представленных на рынке устройств изготавливается серийно без адаптации под конкретную систему отопления.

Часто можно встретить мнение, что в полости колбы обязательно должны присутствовать дополнительные элементы, такие как рассекатели потока или сетки для фильтрации механических примесей или отделения растворённого кислорода.

В реальности такие способы модернизации не демонстрируют сколь-нибудь значимой эффективности и даже наоборот: например, при засорении сетки гидрострелка полностью перестаёт работать, а вместе с ней и вся система отопления.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления.

Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи.

Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла.

Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем.

Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф.

Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части.

Первый — абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура.

Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними.

Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз.

Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий.

Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.



Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени.

Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается.

Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Схема подключения и монтаж

Гидравлическая стрелка имеет схему подключения, столь же простую, как и собственное устройство.

Большая часть правил относится не столько к подключению, сколько к расчёту пропускной способности и расположению выводов.

Тем не менее, знание полной информации позволит провести монтаж корректно, а также убедиться в пригодности выбранной гидрострелки для её установки в конкретную систему отопления.

Первое, что нужно чётко усвоить — гидрострелка будет работать только в системах отопления с принудительной циркуляцией. При этом насосов в системе должно быть как минимум два: один в контуре генерационной части, и хотя бы один в потребительской. При прочих условиях гидравлический разделитель будет играть роль шунта с нулевым сопротивлением и, соответственно, закоротит собой всю систему.

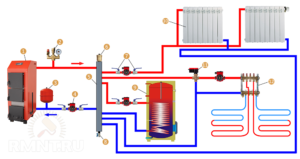

Пример схемы подключения гидрострелки: 1 — котёл отопления; 2 — группа безопасности котла; 3 — расширительный бак; 4 — циркуляционный насос; 5 — гидравлический разделитель; 6 — автоматический воздухоотводчик; 7 — запорные вентили; 8 — кран слива; 9 — контур № 1 бойлер косвенного нагрева; 10 — контур № 2 радиаторы отопления; 11 — трёхходовой кран с электроприводом; 12 — контур № 3 тёплый пол

Следующий аспект — размеры гидрострелки, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчётного протока в магистрали. За максимум может приниматься расход теплоносителя либо в генерационной, либо в потребительской части системы отопления согласно данным гидравлического расчёта.

Зависимость диаметра колбы разделителя от протока описывается соотношением расхода к скорости протока теплоносителя через колбу. Последний параметр фиксированный и, в зависимости от мощности котельной установки, может варьироваться от 0,1 до 0,25 м/с. Частное, полученное при вычислении указанного соотношения, нужно умножить на поправочный коэффициент 18,8.

Диаметр патрубков подключения должен составлять 1/3 от диаметра колбы. При этом вводные патрубки располагаются от верха и низа колбы, а также друг от друга на расстоянии, равном диаметру колбы.

В свою очередь выходные патрубки располагаются так, чтобы их оси были смещены относительно осей вводов на два собственных диаметра.

Описанными закономерностями определяется общая высота корпуса гидрострелки.

Гидрострелка подключается к прямому и возвратному магистральному трубопроводам котла или нескольких котлов. Разумеется, при подключении гидрострелки не должно быть и намёка на сужение условного прохода.

Это правило вынуждает использовать в обвязке котла и при подключении коллектора трубы с очень значительным условным проходом, что несколько осложняет вопрос оптимизации компоновки оборудования котельной и повышает материалоёмкость обвязки.

О сепарационных коллекторах

Напоследок кратко коснёмся темы многовыводных гидрострелок, также известных как сепколлы. По сути своей это коллекторная группа, в которой подающий и возвратный разветвитель объединены разделителем. Такого рода устройства крайне полезны при согласовании работы нескольких контуров отопления с разной нормой расхода и температурой теплоносителя.

Сепарационный коллектор вертикального монтажа позволяет обеспечить градиент температур в выходных патрубках за счёт смешивания порций теплоносителя.

Это делает возможным прямое подключение, к примеру, бойлера косвенного нагрева, радиаторной группы и петель тёплого пола без смесительной группы: разница температур между соседними выводами сепколла будет естественным образом поддерживаться в пределах 10–15 °С в зависимости от режима циркуляции.

Однако стоит помнить, что такой эффект возможен только если возвратный патрубок генераторной части расположен выше возвратных отводов потребителей.

В качестве итога дадим важную рекомендацию. Для большинства бытовых систем отопления мощностью до 100 кВт установка гидравлического разделителя не требуется.

Гораздо более правильным решением будет подобрать производительность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного шока связать магистрали трубкой-байпасом.

Если же проектная либо монтажная организация настаивают на установке гидрострелки, это решение обязательно должно обосновываться технологически. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Источник: https://econet.ru/articles/179567-gidrostrelka-dlya-otopleniya-printsip-raboty-i-naznachenie

Гидрострелка: принцип работы, назначение и расчеты

Гидрострелки для отопления: принцип работы и подключение

Для того чтобы выровнять гидравлическое давление в системе отопления и уменьшить давление на котел используется гидравлический разделитель или, проще говоря, гидрострелка. Это устройство представляет собой отрезок трубы круглого или квадратного сечения, с приваренными к нему патрубками. Общий вид такого устройства можно увидеть на рисунке ниже.

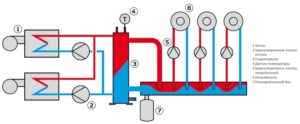

Как выглядит гидрострелка для системы отопления

Как видно из рисунка, с одной и с другой стороны расположены патрубки для подсоединения труб от котла и от контуров системы отопления. Вверху обычно располагается автоматический клапан для сброса воздуха, а внизу –кран для сброса осадка из системы отопления.

Использование

Обычно гидравлический разделитель устанавливают в следующих случаях:

  1. Если в доме большая, мощная система отопления с большим количеством радиаторов, но при этом с небольшим водяным контуром отопительного котла. Если такая система работает без гидрострелки, то, во-первых, ее очень сложно отбалансировать, если вообще возможно, во-вторых, создается большая нагрузка на насос котла отопления, что выводит его быстро из строя.
  2. Если система отопления комбинированная из нескольких контуров: батареи отопления, теплый пол, бойлер косвенного нагрева. В таких системах отопления без гидравлического разделителя при отключении одного контура может возникнуть разбалансировка системы отопления с резким повышением температуры теплоносителя. Это также неблагоприятно влияет на работу котла.
  3. При использовании в системе отопления двух и более отопительных котлов для увязки их в одну систему отопления.

Благодаря установке гидрострелки в систему отопления можно получить такие положительные изменения:

  1. Равномерный прогрев всех батарей системы отопления. При хорошей правильнойбалансировке можно установить оптимальный тепловой режим в отопительной системе.
  2. Согласованная работа контуров водяного пола, отопительных батарей и бойлера косвенного нагрева.
  3. Возможность удалять накопившуюся грязь и лишний воздух в системе отопления. С помощью спускного крана и автоматического воздушного клапана на гидрострелке можно удалять различный шлак из системы отопления.
  4. Можно согласовать работу двух котлов, при этомне используя сложное громоздкое оборудование.

Недостатки применения гидрострелки:

  1. Необходимость работать только на системах отопления с принудительной циркуляцией теплоносителя;
  2. Нужно устанавливать дополнительный циркуляционный насос на каждый контур.

Гидрострелку в системе отопления устанавливают строго вертикально, для того чтобы внизу собирался осадок, а вверху выходил воздух из системы отопления.

Устройство и принцип работы

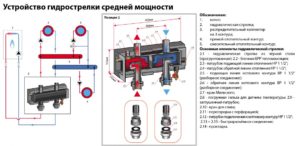

Схема устройства гидравлического разделителя промышленного изготовления представлена на рисунке ниже.

Устройство гидравлического разделителя

На рисунке движение воды от котла показано красной стрелкой. Вода, поступая в гидрострелку, огибает разделительную пластину (2) и поступает через канал воздухоудаления (3) к выпрямителю потока (4). Для сброса лишнего воздуха из воды в конструкции предусмотрен автоматический воздухоотводчик (1).

Для контроля температуры воды в гидрострелке в гильзу (5) устанавливается термометр. Дальнейшее движение воды в систему показано красной стрелкой. Синей стрелкой показано обратное движение воды из системы к котлу. Через разделительные пластины (6) вода перемешивается в гидрострелке. Внизу гидрострелки расположен грязесборник с пластинами (7).

Грязь из гидрострелки сливается краном (9).

Как видно из рисунка, конструкция не такая сложная, и потому никаких особых требований к эксплуатации нет. Просто нужно следить за работой автоматического воздухоотоводчика и сбрасывать накопившуюся грязь из гидрострелки.

Схема подключения и режимы работы гидрострелки показаны на рисунке ниже.

Схема режимов работы гидрострелки

На рисунке показаны три основных варианта работы гидрострелки. Как видно из рисунка, в первом случае отопительная система потребляет теплоносителя меньше, чем вырабатывает отопительный котел. При этом в гидрострелке наблюдается движение воды вниз, по ходу движения воды в контуре котла.

Эта ситуация может произойти если, например, в отопительной системе сработают термоклапаны, которые ограничивают поток воды.  Во втором случае расходы теплоносителя системы отопления и котла одинаковые, и отопление работает в оптимальном режиме. Движения воды по гидрострелке в таком случае не наблюдается.

Третий вариант – когда расход отопительной системы  больше, чем расход котла. В этом случае вода в гидрострелке движется вверх.

Схемы изготовления

Гидрострелки промышленного изготовления стоят недешево и многие изготавливают их своими руками. При этом нужно сделать предварительные расчеты. Основные расчетные размеры показаны на рисунке ниже.

Схема гидрострелки с основными расчетными размерами

Как видно из рисунка, диаметр самой гидрострелки принимают равным трем диаметрам входных патрубков, поэтому расчеты сводятся в основном к определению диаметра гидрострелки.

На рисунке показаны два варианта гидрострелок. Назначение второго варианта лучше первого тем, что вода при переходе подающего трубопровода освобождается от пузырьков воздуха, а при обратном поступлении – лучше избавляется от шлама.

Расчет сводится в основном к определению диаметра гидрострелки:

где:

  • D – диаметр гидрострелки в мм;
  • d – диаметр входного патрубка в мм, обычно принимают равным D/3;
  • 1000 – переводной коэффициент метров в мм;
  • P – мощность котла в кДж;
  • π – число пи = 3,14;
  • С – теплоемкость теплоносителя (вода – 4,183 кДж/кг·С°);
  • W – максимальная вертикальная скорость движения воды в гидрострелке, м/с, обычно принимают равной 0,1 м/с;
  • ΔТ – разница температур теплоносителя на входе и выходе котла, С°.

Также расчет можно выполнить по такой формуле:

где:

  • Q – расход теплоносителя, м³/с;
  • V – скорость движения воды в гидрострелке, м/с;

Также для расчета диаметра гидрострелки есть такая формула:

где:

  • G – расход, м³/час;
  • W – скорость движения воды, м/с;

Высота гидрострелки может быть любой и ограничиваться разве что высотой потолка в помещении.

Если сделать диаметр гидрострелки достаточно большим, то можно получить два в одном: гидрострелку и теплоаккумулятор, так называемый емкостной разделитель.

Схема емкостного разделителя в системе отопления

Как видно из рисунка, гидрострелка такого типа имеет большой объем, порядка 300 литров и более, поэтому способна, кроме выполнения своей основной задачи, еще и накапливать тепло.

Использование гидрострелки такого типа особенно оправдано при отоплении твердотопливным котлом, так как способно сглаживать температурные скачки котла отопления и сохранять тепловую энергию котла после окончания горения довольно длительное время.

Нужно знать некоторые нюансы при использовании такого типа гидрострелки:

  1. Во-первых, такую гидрострелку необходимо утеплить, поскольку в противном случае она будет отапливать котельную, а не отдавать тепло в систему отопления.
  2. Котел будет выдавать меньшую мощность. Это объясняется тем, что требуется большая температура теплоносителя, а на котлах установлена автоматика, которая будет автоматически уменьшать его мощность для снижения температуры на выходе.

Гидрострелка для нескольких контуров

Для отопления нескольких контуров существуют разные конструкции гидравлических разделителей.

Схема использования гидрострелки в отопительной системе с несколькими контурами

Как видно из рисунка, в такой конструкции вода поступает из котла к гидрострелке и возвращается в него по двум патрубкам, а отводится в систему – по нескольким. Такая схема подключения позволяет разделить контуры отопления и подавать на каждый контур воду с разным температурным градиентом.

Если сделать устройство по этому принципу, то при его работе будет происходить следующее:

  1. Горячая вода из трубы (Т1) поглотится трубой (Т2), при расходе Q1=Q2.
  2. Если Q1=Q2 вода, попадающая в трубу (Т3) по температуре становится равной температуре труб (Т6), (Т7), (Т8), а разница температур между (Т3) и (Т4) при этом не значительна.
  3. Если Q1=Q2+Q3•0,5, происходит следующее: температура Т1=Т2, Т3=(Т1+Т5)/2, Т4=Т5.
  4. Если Q1=Q2+Q3+Q4, то Т1=Т2=Т3=Т4.

Как видно, такая схема подключения имеет ряд недостатков и не может разделять контура отопления качественно с нужным температурным градиентом.

Для того чтобы правильно распределить температуру по контурам, используют такую схему соединения:

Схема гидрострелки для правильного распределения температуры по контурам

При запитывании по этой схеме необходимо соблюдать некоторые условия для правильной работы устройства:

  1. Трубопровод (Т1) должен располагаться выше трубопровода (Т2).
  2. Труба (Т9) должна находиться строго посередине между трубами (Т3) и (Т4).
  3. Трубопровод (Т10) и (Т5) между собой должны располагаться на расстоянии не менее 20 см.
  4. Труба (Т5) должна располагаться выше труб (Т6), (Т7) и (Т8), для того чтобы вода, поступающая из этих труб, перемешивалась перед подачей в трубу (Т5).
  5. Расстояние между трубами (Т2), (Т3) и (Т4) должно быть по возможности одинаковым.

При такой схеме работы температуру в контурах можно выровнять с помощью балансировочных клапанов на трубопроводах (Т1), (Т9) и (Т10). Это особенно хорошо для бойлера, которому необходимо подать самую высокую температуру теплоносителя для теплого пола с самой низкой температурой.

Вместо балансировочных клапанов, так как они слишком дороги, можно использовать обычные вентили с плавным регулированием.

Можно также подсоединить контура по такой коллекторной схеме:

Коллекторная схема подсоединения гидрострелки

При такой схеме подсоединения температурный напор также регулируется балансировочными клапанами, но не в таких пределах, как по предыдущей схеме. При этом диаметр коллекторов должен быть достаточно большим для равномерного распределения теплоносителя.

Конструкции гидрострелок

Если при использовании гидрострелки не ставится цель убирать шлам и воздух из системы отопления, то можно ее расположить горизонтально по такой схеме:

Схема горизонтального расположения гидрострелки

Как видно из рисунка, тут гидрострелка располагается горизонтально, и патрубки, соответственно, могут быть как снизу, так и сбоку. При этом длина гидрострелки и расстояние между трубопроводами могут быть какое угодно, только желательно, чтобы подающий и отводящий патрубок между собой располагались на расстоянии не менее 20 см.

Обычно гидравлический разделитель изготавливают из металла, но если не хочется, чтобы в систему попадала ржавчина, то можно ее изготовить из полипропилена своими руками. При этом если нет труб из полипропилена подходящего диаметра, то конструкции можно придать такой вид:

Гидрострелка из пластмассовых труб

Еще проще можно сделать, если поставить вместо такой конструкции радиатор отопления. При этом его нужно утеплить, чтобы он не отдавал тепло в котельную. В противном случае будет происходить потеря тепла.

При использовании гидрострелки в системе отопления можно добиться таких улучшений в работе:

  1. Повышается долговечность котла. При работе без гидрострелки очень часто можно наблюдать скачки температуры в системе, что плохо сказывается на работе котла.
  2. Возможность регулировать температуру на каждом отдельном контуре.

Назначение гидрострелки.

Про устройство, назначение и принцип работы гидрострелки рассказывает видео ниже.

Гидравлический разделитель считается одним из самых удачных решений для регулирования системы отопления.

Несмотря на свои недостатки, такие как, например, необходимость использования дополнительных насосов и невозможность работать в безнапорном режиме, использование гидрострелки в системе отопления имеет ряд достоинств.

Она лучше всех справляется с распределением гидравлического сопротивления и температурного градиента в сети отопления, при этом ее можно изготовить своими руками из подручных средств.

Этого не скажешь, например, о трехходовом клапане, для изготовления которого нужен как минимум токарный станок. Да и последующие эксплуатационные издержки сводятся к минимуму. Так что гидравлический разделитель можно считать одним из лучших средств для регулирования системы отопления по соотношению цена/функциональность.

Источник: https://aqueo.ru/otoplenie/gidrostrelka-princip-naznachenie.html

Гидрострелка для отопления: принцип работы, назначение, конструкция

Гидрострелки для отопления: принцип работы и подключение

Valtec VT. VAR 00. Макс. температура 120°C. Стоимость 17 000 руб.

Гидрострелка (гидравлический разделитель, гидравлическая стрелка) – элемент системы отопления, позволяющий связать друг с другом различные отопительные контуры.

Разделитель поддерживает минимальный перепад давлений между контурами, что позволяет отключать один или несколько контуров без изменения давления в остальных контурах.

Другими словами гидрострелка для отопления исключает влияние циркуляционных насосов источника тепла на насосы потребителей тепла и наоборот.

Примечание! Как правило, гидравлический разделитель применяется в разветвленных системах отопления, где присутствует несколько контуров.

Почему следует применять гидравлическую стрелку?

Участок системы отопления с гидрострелкой.

С другого ракурса.

В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:

  • Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;

Гидрострелка для отопления зачем она нужна?

  • Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
  • Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.

Все вышеперечисленные проблемы может решить гидравлическая стрелка.

Вид на стрелку сбоку.

Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.

Конструкция, назначение и принцип работы гидравлической стрелки

Гидрострелка для отопления состоит из бронзового или стального корпуса с двумя патрубками для подключения к контуру котла (патрубок для подачи + патрубок для обратки), а также нескольких патрубков (как правило 2) для подключения контуров потребителей тепла.

В верхней части гидравлического разделителя через шаровой кран или отсекающий клапан монтируется автоматический воздухоотводчик, в нижней части дренажный (сливной) кран.

Внутри корпуса заводских гидрострелок часто устанавливается специальная сетка, позволяющая направить мелкие пузырьки воздуха в воздухоотводчик.

Конструкция модели Valtec VT. VAR 00.

Гидравлическая стрелка для отопления выполняет следующие функции:

  1. Поддержание гидравлического баланса системы. Включение/отключение одного из контуров не влияет на гидравлические характеристики остальных контуров;
  2. Обеспечение безопасности чугунных теплообменников котлов. Применение гидрострелки позволяет обезопасить чугунные теплообменники от резких перепадов температур (например при проведении ремонтных работ, когда отключается циркуляционный насос, либо при первом включении котла). Как известно, резкое изменение температуры теплоносителя негативно сказывается на чугунных теплообменниках;
  3. Воздухоотводчик. Гидрострелка для отопления выполняет функции по отводу воздуха из отопительной системы. Для этого в верхней части устройства располагается патрубок для монтажа автоматического воздухоотводчика;
  4. Наполнение или слив теплоносителя. Большинство как заводских, так и самостоятельно изготовленных гидравлических стрелок оборудуются сливными кранами, через которые возможно производить наполнение или слив теплоносителя из системы;
  5. Очистка системы от механических загрязнений. Низкая скорость потока теплоносителя в гидравлическом разделителе делает его идеальным устройством для сбора различных механических загрязнений (окалина, накипь, ржавчина, песок и др. шлам). Циркулирующие по системе отопления твердые частицы постепенно скапливаются в нижней части устройства, после чего их можно удалить через сливной кран. Некоторые модели гидрострелок могут дополнительно оборудоваться магнитными уловителями, которые притягивают металлические частицы.

Схема системы отопления с использованием гидравлического разделителя.

Совет! Магнитный уловитель рекомендуется устанавливать до заполнения системы теплоносителем, в противном случае при монтаже уловителя необходимо будет сливать воду из гидравлического разделителя.

Процесс удаления механических частиц через сливной кран:

  1. Отключаем котел и циркуляционные насосы;
  2. После того, как теплоноситель остыл, перекрываем участок трубопровода, где расположен сливной кран;
  3. На сливной кран одеваем шланг подходящего диаметра, либо, если позволяет пространство, подставляем ведро или любую другую емкость;
  4. Открываем кран, сливаем теплоноситель до тех пор, пока не пойдет чистая вода без содержания загрязнений;
  5. Закрываем сливной кран, после чего открываем перекрытый участок трубопровода;
  6. Осуществляем подписку системы и запускаем оборудование.

Источник: http://otoplenie-guide.ru/oborudovanie/komplektuyushie/gidravlicheskaya-strelka

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.

Гидравлическая стрелка «Meibes»

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров.

Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования.

Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем

Схемы гидрострелки для отопления (режим работы):

  • Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.

Нейтральный режим работы гидроразделителя

  • Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.

Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара

  • Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру. Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме

Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

  • Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):
  • Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:
  • Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:
ОбозначениеРасшифровка символаЕдиница измерения
DДиаметр корпуса гидрострелкимм
dДиаметр патрубкамм
PМаксимальная мощность, которой обладает котел (паспортные данные котла)кВт
GМаксимальный проток (пропускная способность, расход) через гидроразделитель за часм3/час
πПостоянное значение (3,14)
ωМаксимальная вертикальная скорость теплоносителя через разделитель (0,2)м/сек
ΔTРазница температур подачи — обратки (паспортные данные котла)°C
CТеплоемкость воды (относительная единица)Вт/(кг°C)
VСкорость теплоносителя через вторичные контурым/с
QМаксимальный расход в контуре потребителям3/ч

Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

  • Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

  • Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика.

Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья.

Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

REMOO В ВАШЕЙ ПОЧТЕ

Источник: http://remoo.ru/otoplenie/gidrostrelka-princip-raboty-naznachenie-i-raschety

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
