Изготовление флюгеров из металла своими руками: красивые варианты и чертежи

Флюгер на крыше — Ненавязчивый но красивый атрибут для каждого дома! (82 фото)

Одним из самых известных устройств для определения направления ветра является – флюгер.

Впервые их стали применять моряки и рыбаки перед выходом в море. В последующем флюгеры перешли с кораблей на прибрежные дома, так и зародилась традиция их установки.

На сегодняшний день флюгер — это отличный дизайнерский ход, который способен подарить индивидуальность и внести некую классическую черту из прошлого.

Изготовление флюгеров

Для начала обязательно следует изучить технические характеристики и принцип работы данного устройства.

Флюгер состоит из следующих деталей:

• Несущий каркас, он же корпус
• Поворотная ось
• Флюгарка (противовес, в каноничном образе представлен в виде разнообразных фигур и зачастую по ошибке принимается за сам флюгер)
• Роза ветров

Принцип работы основывается на том, что под воздействием воздушных потоков флюгер занимает положение с наименьшим сопротивлением и тогда по положению указательной стрелы определяем сторону, откуда идет поток, а флюгарка указывает на его текущее направление.

При изготовлении ветроуказателя рекомендуется использовать металл либо высокопрочные полимеры. Самым доступным и удобным вариантом является тонколистовая оцинкованная сталь либо дюралюминий. В случае покупки готового устройства советуем обратить внимание на медные изделия.

Фигуры для флюгеров и их толкование

Перед покупкой или перед изготовлением непременно следует определиться с дизайном и моделью флюгера. Флюгер может нести несколько целей кроме практической, может быть символом чего-либо или же просто декоративным элементом.

Ниже предлагаем простые, но в тоже время красивые и оригинальные эскизы с толкованием их значения, которые могут послужить базовой основой при самостоятельном изготовлении.

Если же Вы увлекаетесь историей, интересуетесь вооружением или же служили в славном артиллерийском полку то отличным выбором станет флюгер с пушкой.

Издревле на Руси были популярны модели с фигурами разных животных и птиц. Такая традиция берет свое начало с языческих времен, когда некоторым животным приписывались качества оберегов и талисманов.

Ну и конечно же самый популярный образ – петух. Видя его сразу вспоминается Пушкин и его «Сказка о золотом петушке», где петух выступал в качестве бдительного охранника и предупреждал хозяина о бедах.

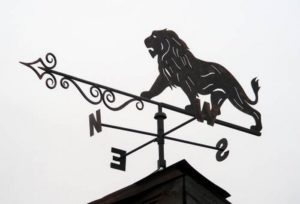

Если же Вам по душе быть лидером, то что может быть лучше, чем царь всех зверей – могучий лев?

Любителем азиатской культуры подойдет могучий мифический зверь дракон. Считается что он приносит не только мудрость, но долголетие своему хозяину.

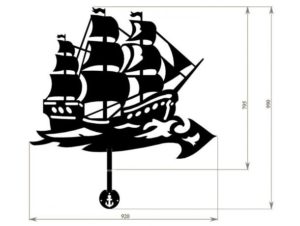

В душе горит желание путешествовать и страсть к морским просторам? Выбирайте стремительный корабль, ведь он символизирует стремление к свободе и новым открытиям.

А вот образ кота так же неоднозначен, как и сам домашний зверь. С одной стороны, это любовь к независимости, а с другой – стремлению к уюту и спокойствию.

Конечно же совсем не обязательно вкладывать в флюгер некий глубокий и сакральный смысл, он может быть и просто отличным украшением вашего жилища.

Изготовление флюгера

Основные этапы работы:

• Поиск эскиза и выбор модели
• Определение материалов и необходимых рабочих инструментов
• Установка оси вращения
• Монтаж всех деталей в общую конструкцию и закрепления на крыше или шесте

Эскиз указателя

Для начала следует распечатать в необходимом масштабе рисунок или же вспомнить уроки черчения и сделать все в вручную. После чего следует вырезать рисунок и перевести его на фанеру или металлическую основу, в зависимости от выбора материала.

Затем заготовку вырезают шлифовальной машинкой (болгарка) или лобзиком. Рашпилем и болгаркой убрать заусенцы и отшлифовать края. После чего можно перейти к созданию стрелки.

Вращательная ось

Вращательный механизм можно создать несколькими способами, как составную систему «папа/мама», так и более сложную с применением подшипников. Например, вот одна из оптимальных схем конструкции:

Следует учесть, что во время монтажа указателя следует использовать строительный уровень и соблюдать строгое положение по вертикали и горизонтали.

Розу ветров же устанавливать при помощи компаса и не забыть смазать все движущиеся детали литолом или WD-40.

Завершающий монтаж

Рекомендуемой высотой установки является 10-12 метров, причем нужно подбирать открытый участок без высоких зданий и деревьев. Установить готовый флюгер можно на отдельном шесте, трубе или коньке крыши.

Советы

• В качестве крепежа следует использовать заклепки, кронштейны (допускаются заменить стальными полосками не тоньше 3 мм) анкера и крупные саморезы, гвозди не рекомендуются.
• Для установки на конек используйте стальные уголки для плотного прилегания к поверхности.
• При работе на высоте будьте предельно аккуратны и соблюдайте правила безопасности.

Фото флюгеров на крыше

Источник: http://dizajninterer.ru/flyuger-na-kryshe/

Флюгер своими руками чертежи и пошаговая инструкция с фото. Виды флюгеров

Издавна для определения направления и скорости ветра человечество использует флюгер. Это может быть простое устройство в виде флажка, закрепленного на высоком шесте, или же более сложный прибор с вращающейся трубкой и стрелкой, по которой определяют силу движущихся воздушных масс.

Поворот флюгера происходит за счет давления воздуха на флажок, который стремится занять оптимальное положение. В это время противовес указывает в ту сторону, откуда подул ветер. Часто прибор оснащают румбами с указанием сторон света, по которым ориентируются во время наблюдений.

Как сделать флюгер своими руками. Фото

Флюгер своими руками можно изготовить из дерева и металла, пластика и жести, а его внешний вид может представлять собой настоящее произведение искусства.

Городские ратуши множества европейских городов украшают красивые, неповторимые флюгера в виде птиц и зверей, строений и кораблей, сказочных персонажей и т. д.

Благодаря оригинальному внешнему виду и простой, функциональной конструкции, устройства получили огромную популярность у владельцев загородных домов, где они, по большей части, являются просто декорацией.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

• лист металла толщиной 1.5 – 2 мм;
• проволока диаметром 3 мм;
• стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
• медная трубка Ø18 мм;
• 50-миллиметровый отрезок трубы Ø60 мм;
• металлопрокат квадратный 15х15 мм;
• стальной шар Ø80 мм;
• шарик от шарикоподшипника Ø15 мм;
• металлопрокат круглый Ø12 мм;
• металлическая пластина 60х60 мм толщиной 12 мм;
• угловая шлифмашина (УШМ, болгарка);
• электролобзик;
• молоток;
• зубило;
• набор напильников;
• электрическая дрель и набор сверл по металлу;
• сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

• подготовительные мероприятия;
• вырезание фигур;
• подготовка стрелы;
• изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Чертежи флюгера

В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха или кота. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.

Трафареты флюгера. Фото

На чертеже указаны размеры поворотного узла флюгера и стрелки, по которой будет определяться направление ветра.

Чертежи флюгера. Фото

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера.

Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой.

Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

изготовления флюгера своими руками

Представленные ниже видео смогут дать наиболее полное представление обо всех этапах изготовления флюгера своими руками.

Вы можете воспользоваться видеоинструкцией по сборке простой конструкции, или приступить к сооружению ветроуказателя с генератором и подсветкой.

В любом случае, изделие, сделанное аккуратно и с душой, будет не один год радовать владельца и членов его семьи, указывая направление на ветер.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Источник: https://postroiv.ru/2016/04/flyuger-svoimi-rukami/

Флюгеры на крышу своими руками из металла: чертежи конструкций для изготовления в домашних условиях

Флюгер является довольно древним прибором. На протяжении многих столетий наши предки уже использовали его для приблизительного определения погоды.

Сегодня, с развитием технологий, прибор утратил свою актуальность. Но в свою очередь он становится все более популярным как декоративная часть дома. В этой статье мы рассмотрим, как делаются флюгеры на крышу своими руками из металла. Чертежи при этом играют очень важную роль.

Что такое флюгер

Как устроен флюгер? Он состоит из небольшого флажка или другой фигуры, сделанной зачастую из металла. Она расположена на вертикальной оси и вращается с помощью ветра.

Металлический стержень показывает, куда дует ветер. Зачем нужен флюгер? С его помощью можно определить скорость и направление ветра. Чаще всего он выполняет декоративную функцию.

Также он может защищать дымовую трубу от задувания и влаги, а сад — от птиц и грызунов.

Виды флюгеров и их особенности

Исходя из применения они бывают:

• метеорологическими — точно определяют направление ветра;
• дымоходными — защищают трубы;
• флюгеры Вильде — определяют силу ветра;
• шлаген-флюгеры — защищают от вредных животных;
• декоративными — служат украшением.

Некоторые приборы могут совмещать в себе несколько функций, но точными являются далеко не все.

В архитектуре они могут быть оригинальными и классическими (традиционными). Необычные флюгеры считаются достаточно эксклюзивными. Чаще всего такие заказы делаются у кузнеца. Этот вариант становится отличительной особенностью здания. Не обязательно тратить деньги, ведь самодельные флюгеры тоже могут стать шедевром для дачи или коттеджа.

! Поделки для дома можно сделать из симулина. Что это за материал и как им пользоваться можно прочесть у нас в статье.

Более распространенный тип — классический, который представляет собой флюгер с изображением какого-либо животного. Размеры граничат в пределах 0,5 м. Делается он предпочтительно из металла по традиционной технологии.

Внимание! Этот инструмент изготовляют преимущественно в виде петуха, но тем не менее образцы флюгеров на крышу существуют в огромнейшем разнообразии. Это могут быть кошки, рыбы, сказочные герои, книжные или мультяшные персонажи. Можно сделать своими руками самолет-флюгер из дерева.

Особенности крепления

После того как вы приобрели или сделали флюгер, его нужно установить на дом. Существует несколько способов крепления.

Крепление к дымоходной трубе

Это самый хороший вариант, потому что прочность крепления здесь выше, чем в любом другом месте, особенно если дымоход кирпичный. А значит, в какой-то степени это может гарантировать, что конструкция флюгера не упадет и не сломается. Она закрепляется в вертикальном положении шурупами к отверстиям на углах.

Крепление к горизонтальному ребру ската крыши

Этот вариант неплохой, но не такой надежный, как крепление к трубе.

Ведь если конек сделан из дерева, то по истечению времени под воздействием погодных явлений он может треснуть в определенных местах и рассохнуться.

А это значит, что держаться изделие будет не очень прочно.

В любом случае украшение фиксируется на специальных опорных элементах, которые расположены под тупым углом.

Крепление к другим элементам на крыше

Этот способ используется крайне редко из-за того, что изделие закрепляется плохо, а это может стать причиной падения или поломки. Также в местах крепления крыша может течь, а это создает, в свою очередь, немалые трудности.

Чтобы устройство прослужило долго, его установку нужно провести правильно. Полезными будут такие советы:

• в основе устанавливается подшипник, чтобы флюгер свободно крутился;
• фигурка крепится к стальной трубе, которая надета на вертикальное основание в виде стержня;
• используется компас, чтобы выставить стороны света;
• фигурка закрепляется в самой высокой точке на крыше.

Флюгера устанавливают строго вертикально. При наличии дефлектора прибор приваривают к нему или прикрепляют с помощью винтов. Если прибор устанавливают на конек или поверхность, то делают отверстия для основания его стойки.

Флюгер как декоративный элемент

Такой декор помогает дополнить образ любого дома, дачи или коттеджа.

Для того чтобы флюгер действительно стал украшением, он должен красиво смотреться и подходить под стиль и архитектуру здания.

Естественно, в таком декоре весь акцент берет на себя фигурка. Ее можно выполнить в виде какого-то животного.

А еще она может демонстрировать интересы и занятия хозяина или его любимые вещи. Все зависит от предпочтений.

Из чего делается флюгер

Из чего можно сделать флюгер? Естественно, при выборе материала желательно принять во внимание некоторые моменты. Нужно учитывать предполагаемую долгосрочность изделия, предназначение и место, где он будет красоваться. Ведь на дорогостоящем особняке дешевый флюгер смотреться не будет. Устройство флюгера подразумевает использование таких материалов:

• Металл. Самый распространенный материал для этого прибора. Его легко достать, а прослужит он достаточно долго.
• Дерево. Благодаря ему получаются очень красивые изделия. Однако даже самая водостойкая деревянная основа, покрытая различными лаками для стойкости, не прослужит долго.
• Сталь. Материал уступает по качеству меди. Однако он превосходит дерево, да и стоит недорого.
• Листовая медь. Украшение прослужит максимально долго. Этот материал достаточно стойкий к различным погодным условиям. Изделия смотрятся отлично.
• Пластик. Современный материал для изготовления флюгера. Основными достоинствами является легкость и устойчивость к ржавчине.
• Пластиковые бутылки. Просто, быстро, без лишних затрат. Отлично подойдет для дачи.

Как видим, чтобы изготовить флюгер в домашних условиях, можно использовать любой подходящий материал.

Как сделать чертеж флюгера

Сначала нужно определиться с желаемым декором. Например, флюгер петух. Его чертежи можно выполнить самостоятельно, даже если у вас не имеется художественного образования.

Для начала переносим контуры рисунка на бумагу, которая имеет разметку (желательно миллиметровую), потому что с ней легче работать. Это и есть трафарет, контуры которого теперь не сложно перенести на металл или другой материал.

А дальше фигурка просто вырезается по контуру специальными ножницами или электролобзиком.

Важно! Напильником необходимо обработать «рваные» края фигурки, чтобы избежать травм.

Флюгер своими руками: пошаговая инструкция

Многих интересует вопрос, как сделать флюгер своими руками из металла, ведь на первый взгляд это может показаться сложной работой. На самом деле необходимо просто следовать технологии. Для этого понадобятся такие инструменты:

• специальные ножницы для металла,
• компас,
• дрель, сверла,
• аппарат для сварки,
• гаечный ключ,
• напильник,
• трубка,
• крышка (с внутренней резьбой),
• стержень,
• проволока,
• подшипник,
• болты.

Как сделать флигель своими руками поэтапно:

1. В конце металлической трубки нарезаем наружную резьбу для крышки. В место, где резьбы нет, вставляем подшипник. Эта трубка является основанием нашего изделия.
2. Закрепляем крышку на резьбу трубки.
3. Стороны света делаем с помощью проволоки аппаратом для сварки. В конце каждой закрепляем буквы, которые будут обозначать юг, запад, север и восток.
4. На крышке устанавливаем конструкцию.
5. Стержень из металла закрепляем в опору.
6. К металлическому стержню привариваем заранее сделанную фигурку, а также стрелку — указатель направления ветра (его можно сделать своими руками таким же способом).
7. Напильником убираем острые края срезов.

Важно! Нужно сбалансировать между собой противовес и вес фигурки, иначе определение ветра будет неточным. После этого можно смело устанавливать флюгер.

Флюгер — это полезный прибор, который всегда может порадовать хозяина и окружающих людей. А смастерить его совсем не сложно. Конечно, для изготовления флюгера нужно точно следовать технологии и не забывать о технике безопасности — тогда все получится.

по теме: флюгер из металла своими руками

Источник: https://stroim.guru/dacha/flyugery-na-kryshu-svoimi-rukami-iz-metalla.html

Как сделать флюгер из металла на крышу своими руками — инструкция и чертежи

В принципе, такой флюгер на крышу можно и приобрести, причем обойдется он недорого. За экземпляры малой серии продавцы просят от 2 100 рублей, большой – от 4 240. Только не факт, что купленный указатель направления ветра полностью будет отвечать тем требованиям, которые к нему предъявляет собственник дома.

В этой статье читатель найдет подробную инструкцию по изготовлению своими руками простейшего флюгера из металла, а также несколько чертежей. Они помогут определиться с оптимальным вариантом и подскажут, по какой схеме лучше монтировать флюгер на крыше.

Чтобы стало более понятно, какими критериями следует руководствоваться при выборе размеров, формы и ряда других параметров образца, нелишне напомнить, что в наши дни на крыши частных домов флюгеры устанавливаются преимущественно лишь как украшение. Однако не все знают, что он может эффективно защищать трубу дымохода от задувания.

Если же речь идет о небольшом дачном строении, то данный прибор используется главным образом для выполнения охранной функции. Правильно изготовленный флюгер хорошо отпугивает пернатых от участка. В последнем случае такая дополнительная конструктивная деталь, как пропеллер (или что-то подобное, например трещотка, пластина), будет весьма кстати.

Рассмотрим все возможные варианты материалов для изготовления флюгера (с учетом простоты обработки заготовок) и оценим целесообразность каждого из них.

Плюсы:

• Не ржавеет.
• Не нуждается в покраске.

Минусы:

• Со временем покрывается характерным зеленоватым налетом. Следовательно, нужно будет периодически демонтировать флюгарку (флажок) и чистить пластину.
• Медь – материал дорогостоящий, и просто так найти подходящий по размерам листовой образец не получится. Придется приобретать.

Сталь

Плюсы:

• Найти пригодную для раскроя металлическую заготовку труда не составит. Листовое железо не обязательно покупать. Подходящий по размерам кусок несложно подобрать и у себя. У хорошего хозяина всегда в сарае (гараже) есть что-либо пригодное.
• Обслуживание заключается лишь в периодической покраске флюгера. Но этим придется заниматься не чаще раза в 2 – 3 года.

Пластик

С точки зрения стоимости, простоты обработки и долговременной эксплуатации – отличное решение. Но вот сборка всей конструкции вызовет определенные затруднения. В первую очередь, из-за сложности соединения составных частей из разнородных материалов. Например, пластик – металл.

Вывод

При изготовлении флюгера своими руками целесообразно использовать стальные заготовки (пластины, трубы и так далее).

Габариты составных частей

Каких-либо стандартов по устройству флюгеров не существует. Есть лишь общепринятые, рекомендуемые размеры, о которых стоит напомнить (для жилого строения, в см).

• Флюгарка (флажок): длина – 75±5, ширина (она же высота) порядка 40.
• Корпус (подставка). Отрезок стальной трубы. Длина – в пределах 14±2. Как правило, используется трехдюймовая.
• Ось. Арматурный стержень, гладкий, сечением 10 мм. Длина – около полуметра.
• Заглушка на подставку. Металлический «пятак», в котором по центру высверливается отверстие по диаметру оси. Более сложный вариант – крышка, закручивающаяся на верхней части корпуса.
• «Роза ветров». Данное приспособление помогает определить направление воздушных потоков, а установленный дополнительно пропеллер (или пластина) – их интенсивность (скорость). Простейшая модель состоит их 4-х прутков на 6 мм, с длиной примерно 18 – 20 см.

Для дачного домика, веранды и тому подобное размеры флюгера уменьшаются. Их выбор зависит от линейных параметров «объекта». Главный критерий – соответствие его габаритам. Слишком большой, равно, как и миниатюрный прибор монтировать с любой точки зрения бессмысленно.

Рассмотрим один из самых простых, а потому и распространенных вариантов сборки своими руками. В такой конструкции 2 вращающиеся части – ось и флюгарка, которые жестко скреплены между собой.

Особенности сборки

Наверное, сложнее всего будет изготовить крышку на стойку для флюгера. Чтобы упростить обслуживание конструкции, ее желательно накручивать на отрезок трубы. Следовательно, в верхней части корпуса придется нарезать резьбу (наружную), и внутреннюю – на ободке крышки. Как уже указывалось, в ее центре – отверстие для прутка.

По диаметру трубы необходимо найти подшипник, который в нее и забивается. Придется подогнать сечение нижней части оси так, чтобы ее можно было установить методом «жесткой посадки» во внутреннее кольцо опорной детали.

Прутки «розы ветров» фиксируются на крышке так, чтобы они образовали правильный крест. Если точное определение направления ветра для хозяина имеет значение, на их торцы также приваривают соответствующие фигурные элементы. Это могут быть буквы латиницы, обозначающие стороны света, или какие-либо иные символы, понятные мастеру.

После готовности всех конструктивных частей начинается сборка. Пруток вставляется во внутреннее кольцо подшипника и вдавливается. После проверки его вертикальности и способности легко вращаться на корпус накручивается крышка.

С изготовлением самой флюгарки разбираться вряд ли стоит. О выборе материала уже сказано, а вид, форма изделия из пластины металла – все это на усмотрение мастера.

Что предусмотреть

Как бы ни была притерта ось к крышке, а небольшой зазор все-таки останется. Следовательно, внутрь трубы будет попадать влага. Чтобы этого избежать, на ось, чуть выше, следует наварить «кругляк» диаметром несколько большим, чем у корпуса флюгера.

Способы крепления на крыше

• Хомутами (плоскими пластинами).
• С использованием фланцевого соединения.
• Фиксацией на колпаке вертикально ориентированной вытяжной (фановой) трубы.

Получается, что ничего сложного в изготовлении флюгера своими руками нет. Да и много времени для этого не понадобится. Успехов в конструировании!

Источник: https://ismith.ru/metalware/flyuger-iz-metalla-svoimi-rukami/

Флюгер — как сделать красивый элемент дизайна своими руками (65 фото)

Впервые известный современным историкам флюгер появился в древнегреческом городе Афины в сорок восьмом году до нашей эры. Он венчал крышу восьмигранной Башни Ветров высотой двенадцать метров, выстроенной астрономом Андроником из Кирр, и изображал фигуру божества по имени Тритон, обладающего человеческим обликом и рыбьим хвостом.

Позже практичное приспособление стало основной частью морских судов. Его корабельная версия представляла собой флажок, присоединенный к верхушке длиннейшей мачты судна.

Чтобы уменьшить время плавания, профессиональные лоцманы выставляли необходимые паруса после определения стороны света, в которую дул ветер.

Во времена эпохи средневековья городские трубочисты желали знать силу ветра для безопасного выполнения своих обязанностей. Поэтому они начали фиксировать флюгеры на самых высоких трубах. Спустя несколько веков рассматриваемое устройство стало отличным декоративным элементом для современных загородных домов.

Опытные дизайнеры фиксируют определитель ветров на кровельном коньке, чтобы красиво оформить верхнюю часть жилого здания. Широкое распространение этой идеи доказано многочисленными фото флюгера.

Такое увлечение распространилось и на территории Российской Федерации. Владельцы загородных участков, планирующие поставить флюгер на крышу своего частного жилища, непременно заинтересуются информацией о разновидностях подобного изделия. Тогда их устройство обязательно выделится среди остальных вариантов, показывая хороший вкус дачников.

Основные типы флюгеров

Для корректного распределения устройств по классификационным категориям специалисты используют критерий функционального предназначения. Поэтому существуют эффективные приспособления для

Метеорологических целей. Подобные изделия представляют собой состоящую из выкованных деталей конструкцию. Правильно выполненная балансировка повышает точность определения направлений ветров, а внешний облик рабочего элемента напоминает детский флажок.

Чтобы добавить функциональность, необходимо присоединить специальную пластину из металла. Она поможет узнать силу воздушных потоков вычислением угла, на который изгибается деталь под влиянием порывов ветра.

Декоративных целей. Основное отличие таких изделий состоит в отсутствии подвижных деталей. Дизайн и материалы изготовления определяются хозяином частного жилья, ориентирующимся на индивидуальные предпочтения при создании эстетически привлекательной крыши.

Отпугивания птиц. Определитель ветров дополняется специальным пропеллером, издающим неприятные для пернатых звуки. Благодаря этому кровельное покрытие можно предохранить от накопления птичьего помета, соли которого разрушают структуру материала.

Предотвращения обратного попадания воздуха в трубу здания. Специальный флюгер на дымоход монтируется над отверстием, перекрывая доступ ветру в твердотопливное устройство обогрева. Он эффективно сохраняет оптимальную силу тяги, защищая помещение от заполнения продуктами сгорания топлива.

Основные материалы изготовления

Для производства классических флюгеров традиционно используется выкованный металл, а демонстрационных изделий – древесина и более прочный материал поливинилхлорида. Металлические изделия отличаются максимально упрощенной конструкцией.

Искусные мастера украшают рабочую деталь каким-нибудь животным. Она присоединяется к металлическому стержню, нижний конец которого закреплен на крыше частного здания. Габариты декоративной части изменяются в пределах от 40 до 70 сантиметров. Поворачиваясь под контролем движущегося воздуха, она показывает сторону, куда дует ветер.

Чтобы флюгер на дом функционировал максимально корректно, его крепежный стержень требуется разместить предельно вертикально.

Чтобы изготовить деревянный флюгер своими руками, необходимо вырезать основные элементы из фанерной доски. Затем они покрываются разноцветными лакокрасочными материалами, обрабатываются палубным лаком и собираются в единую конструкцию. Лаковая пропитка на короткий период времени предохранит изделие от неблагоприятных факторов.

Особенности конструкции

Современные магазины продают классические виды флюгеров, изготовленные путем штамповки медного или стального листа. Фигурная часть декорирована изображениями животных или сказочных персонажей, обладающих некоторым символическим смыслом.

Чтобы обеспечить корректное определение направления ветра, конструкция фиксируется на крыше по технологическим правилам, информация о которых содержится на множестве сайтов интернета. Стандартная структура флюгера содержит три основных элемента.

Среди них обнаруживается:

• Стойка, используемая для удерживания всех конструкционных деталей, а также их фиксации к крыше.
• Флюгарка, представляющая собой вращающийся элемент.
• Указатель сторон света, помогающий замечать направления дующих ветров.

Монтаж определителя на конек крыши

Перед началом монтажных процессов определяется наибольшая высота кровельной конструкции. Составляя чертеж флюгера, необходимо предусмотреть присутствие крепления из специальных боковых сторон и пластин, изготовленных из металлического сплава.

Оно устанавливается строго вертикально, а положение указателей ветра определяется с применением компаса. Затем на стальной трубе фиксируется флюгарка, после чего трубка крепится в вертикально поставленном стержне.

Размещенный в основании изделия подшипник помогает указателю беспрепятственно двигаться в любых направлениях вокруг своей оси. Перед монтажом эта деталь обрабатывается защитными средствами, предотвращающими проникновение влаги и замедляющими скорость коррозионных процессов.

В готовых образцах обнаруживается особый узел, благодаря которому ветровой указатель способен легко перемещаться и улучшить точность функционирования всего приспособления.

Монтаж указателя на дымоходе

Перед тем, как сделать флюгер для дымоходной трубы, необходимо убедиться в присутствии надежного защитного колпака. В его определенных местах дрелью просверливаются отверстия, служащие для монтажа металлических кронштейнов.

К ним надежно присоединяется основная конструкция приспособления. Эта комбинация обеспечивает свободное вращение корпуса и дефлекторов, ликвидирующих вероятность движения воздуха обратно в трубу. Тогда твердотопливные устройства начнут эффективнее обогревать жилище за счет улучшенной силы тяги.

Фото флюгера

Сохраните статью себе на страницу:

Присоединяйтесь к обсуждению:

Источник: http://landshaftdizajn.ru/flyuger/
