Особенности, устройство и строительство мансардной крыши

Данная статья информирует об особенностях мансардной крыши, этапах ее строения и предоставляет советы профессионалов.

Мансардные крыши набрали большую популярность в строении частных домов. Устройство мансардной крыши предоставляет широкий выбор использовать данную площадь для обустройства различных помещений.

Мансардная крыша — это двускатная крыша, под которой расположены комнаты, предусмотренные для проживания. Такой вид крыши может быть достроен уже на жилое строение,тем самым увеличивается площадь помещения жилого.

Особенности мансардной крыши

Мансарда отличается от чердака тем, что ее стены выше чердачных, что позволяет человеку чувствовать себя  в помещении комфортно.

Можно выделить такие виды мансардных крыш:

  • Односкатная крыша – имеет наклонную площадь, которая предусматривает опор на несущие стены.
  • Двускатная крыша – строится из двух противоположных скатов. Считается надежной и более простой в своем строении видом кровли.
  • Ломаная кровля – является одной из разновидностей крыши двускатной. Наличие изломов предоставляет  увеличение пространства  под крышей.
  • Четырехскатная – предполагает под кровлей намного больше места, однако визуально смотрится не слишком выигрышно.
  • Купольные крыши – строятся на строениях соответствующего размера и формы.

Особенности крыши:

  • Особенность,отличающая мансардную крышу от обычной, это разделения ската на пологий и более крутой. Для обустройства такого вида крыши лучше всего пригласить специалистов для предотвращения ошибок в строении кровли
  • Материалы для кровли крыши защищают все здание от повреждений
  • Гидроизоляционный слой предупреждает появление влаги в помещении
  • Для покрытия необходимо использовать материалы легкие и прочные
  • Несущую конструкцию следует делать деревянную либо металлическую
  • Для обустройства внутренних стен мансардной крыши лучше использоватьгипсокартонные материалы.

Между слоем утеплителя и кровельным слоем необходимо оставлять небольшой слой пустого пространства для естественного проветривания.

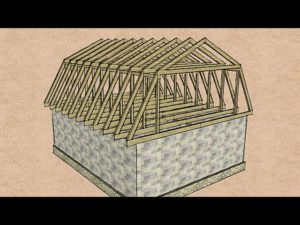

Устройство крыши мансардного типа:

  • Кровля- самый верхний слой, отвечающий за защиту  от природных явлений
  • Обрешетка – доски, к которым монтируется кровельная поверхность
  • Стропила –для мансарды используется стропила наклонного типа
  • Внутренние опоры
  • Прогон коньковый
  • Слой изоляции.

Преимущества мансардной крыши

К преимуществам мансардных крыш можно отнести следующее:

  • Увеличение жилого помещения за счет использования чердачной площади
  • Экономия денежных средств,дешевле построить такой вид крыши чем пристроить дополнительное помещение.
  • Увеличение теплоизоляции всего помещения
  • Возможность строения уже на готовом здании
  • Уменьшение нагрузки на стены и фундамент постройки.
  • Эстетически красивый вид
  • Увеличение площади дома без использования участка вокруг дома

Недостатки мансардной крыши

  • Необходимость использования дорогих окон для мансарды, так как обычные не всегда могут подойти
  • Сложное оборудование тепло и гидроизоляции
  • Из-за использования различного тапа материалов,тяжелый монтаж кровли
  • Материалы для мансарды намного дороже в финансовом плане, чем постройка чердака
  • Сложный в создании проекта
  • Высота стен должна быть больше че полтора  метра

Подготовительные работы по обустройству  мансардной крыши

Для строения крыши  необходимо в первую очередь убедится, что фундамент строения  сможет выдержать  дополнительную нагрузку. Для обеспечения безопасности основание дома  необходимо укрепить.

Следует определиться с видом мансардной  крыши,так как внутренняя площадь мансардного этажа будет зависеть от вида крыши.

Необходимо избавиться от наличия старых стропил и заменить их на новые, специально подобранные, под строение мансардной крыши. Стропильная система должна иметь учет возможных строительных  нагрузок. Конструкция стропильная рассчитывается индивидуально для каждого вида кровли.

Расчет размеров

Главным условием в строительстве мансардной крыши  это высота потолка  она должна быть более 2.5 метров.

При расчете необходимо учитывать следующее:

  • Жилой площадью считается та зона, расстояние от пола, к потолку которой  является больше 90 см
  • При наличии плана мансардной крыши можно легко рассчитать площадь.Необходимо условно  разделить план на фигуры  и вычислить площадь каждой. После чего результат слаживается единое число.
  • Для определения необходимого количества материала для кровли необходимо определится с типом обрешётки.

Обрешётки бывают следующих видов:

  • сплошные
  • разреженные
  • смешанные

Для каждого типа обрешетки необходим свой тип материала.

Перед тем как приобретать материалы следует начертить точный чертеж, на котором отмечаются все размеры.

Для строения кровли необходимо сделать следующие расчеты:

  • Расчет веса мансардной крыши для расчета одного метра квадратного необходимо вес каждого отдельного материала суммировать и умножить на 1.1 коэффициент.
  • Расчет необходимого материала-необходимо использовать проект кровли и расчет площади крыши.
  • Расчет площади кровли –для данного расчета  необходимо снять мерки  ширины и длины скатов. После чего умножить эти данные, и получится необходимая площадь.

Например: Вес обрешетки 15 кг на квадратный метр+вес утеплителя 10 кг +вес покрытия кровельного 13 кг ,все умножается на 1.1 получится результат 30,8кг на квадратный метр.Самостоятельно сделать расчет очень проблематично. Сейчас имеются в продаже специальные счетные аппараты, которые быстро и качественно рассчитывают все необходимые расчеты для строения мансардных крыш.

Необходимые инструменты для строения

Для строительства кровли необходимо использовать безопасные материалы и инструменты, к таким относятся:

  • Брус деревянный размером 100мм
  • Доски деревянные размером 150-50 мм.
  • Лист металла
  • Необрезная доска
  • Гвозди шиферные
  • Отожжённая проволока
  • Наличие уровня
  • Наличие отвеса
  • Измерительная рулетка
  • Ножовки
  • Топоры
  • Молотки
  • Дрель электрическая
  • Материалы для кровли крыши
  • Необходимые материалы для утепления
  • Крепежные детали
  • Мембраны для гидроизоляции

Качественные материалы и инструменты намного быстрее позволяют построить качественную мансардную крышу.

Монтаж. Пошаговая инструкция

Монтаж крыши предусматривает следующие действия:

  • Крепление и укладка бруса по всему периметру строения
  • Установление каркаса. Для этого брусья крепятся к балкам, лежащим в продольном положении, и скрепляются. Сверху укладывается перемычка. Расстояние должно быть между брусьями около двух метров.
  • Монтаж арок – между полученными на предыдущем этапе арками натягивается веревка и по ее уровню строятся остальные арки.
  • Монтаж стропил
  • Установка балки коньковой – необходима для опоры стропил
  • Следующий этап необходимо оставить вентиляционные ходы
  • Установление обрешёток – чаще всего используют фанеру
  • Укладывание теплоизоляционных материалов чаще всего используют материал минеральная вата. Толщина слоя теплоизоляции должна быть не меньше 30 см. Если будет ложиться два слоя необходимо следить о накладке листов друг на друга, это поможет избежать прохождения холода на стыках.
  • Монтаж гидроизоляции
  • Укладка кровельного материала
  • Внутреннее отделочное обустройство мансардной крыши

Советы от строителей

Для удачного монтажа мансардной крыши  необходимо придерживаться советов профессионалов:

  • Что бы не допустить ошибки в расчетах необходимо предоставить работу опытному профессионалу.
  • Все деревянные элементы необходимо обработать средством от гниения
  • Для сохранения тепла в доме необходимо использовать утеплитель,  имеющий влагоустойчивое свойство
  • Опорные балки следует тщательно крепить к стенам, это предотвратит смещение крыши
  • Для более плотного настила утеплителя необходимо проводить его в шахматном порядке.
  • Не следует использовать материал пенопласт вместо утеплителя ,он способен выделять вредные для организма пары
  • Воизбегания скопления паров необходимоправильно установить вентиляцию.

Выбирая необходимый кровельный настил,  следует помнить, что вся конструкция имеет  довольно большей вес.

Поэтому необходимо останавливать  внимание на качественных и легких  материалах, таких как метало черепица или профнастил,которые позволяют уменьшить нагрузку на фундамент здания.

Для строения мансардной крыши необходимо иметь знания строения мансарда и иметь навыки в строительстве. С помощью использования инструкции можно самостоятельно построить мансардную крышу. Мансардная крыша: особенности и монтажСсылка на основную публикацию

Источник: http://okarkase.ru/konsturkciya-doma/krovlya/mansardnaya-krysha-osobennosti-i-montazh.html

Устройство мансардной кровли – советы специалиста

Особенности, устройство и строительство мансардной крыши

При необходимости можно устроить под крышей здания мансарду. Это помещение используется в качестве жилого или подсобного. Устройство мансардной кровли своими руками – дело сложное, но выполнимое, и советы нашего специалиста вам в этом помогут.

Немного истории

Франсуа Мансар

Под мансардой понимают жилое помещение, которое расположено под крышей дома. Идея приспособить чердак под жилую комнату или для хозяйственных нужд родилась у архитектора Франсуа Мансара в 17 столетии.

Несколько позднее стали подстраивать форму крыши специально для целевого применения. Ее стали сооружать так, чтобы нижний скат имел угол 55-65 градусов, а верхний располагался с углом 15-25 градусов.

С того времени фамилия архитектора была трансформирована в название помещения, имеющего оригинальное в архитектурном плане размещение.

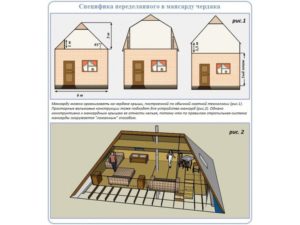

Чердачное помещение

В плане утепления чердак различается как теплый и холодный. В большинстве случаев его оставляют без утепления. Дополнительные затраты на утепление требуются тогда, когда предполагается его эксплуатация.

При этом следует уделять внимание созданию правильной вентиляции помещения.

Это связано с тем, что не удаленная влага приводит к образованию конденсата, что отрицательно влияет на долговечность материалов стропильной конструкции.

При сооружении холодного чердака теплоизоляция создается на верхнем этаже, а вентиляционные каналы выводятся за пределы здания на крышу. Это позволяет полностью удалять использованный воздух.
Теплый чердак предусматривает пребывание нагретого воздуха в помещении. Отвод его производится посредством сооружения вытяжной шахты или организацией на коньке и в подшивке выходов.

Чердак

В этом случае кровельная конструкция обустраивается изначально с проветриванием, и движение воздуха происходит с нижних горизонтов вверх под кровлей. Места, где возможны потери тепла, изолируются.

Мансарда

С точки зрения науки мансарда – это этаж, расположенный в чердачном пространстве, ограждением конструкции при этом являются поверхности кровли, имеющей ломанную или наклонную форму.

Пересечение плоскости фасада с крышей должно происходить на расстоянии не более 1,5 м относительно пола помещения.
Мансарда может занимать полностью или частично площадь дома, а также быть на одном уровне с поверхностью стен или за их пределами.

В последнем случае для опоры перекрытие нижнего этажа выносится консольно, либо сооружаются специальные опоры.

Уютная мансарда

Преимущества и недостатки мансарды

К положительным сторонам мансардных помещений относят:

  • максимально используется пространство здания;
  • задействуется существующая инфраструктура;
  • увеличивается жилая площадь за счет чердачного помещения;
  • уменьшаются потери тепла;
  • повышается эстетичность дома.

Недостатками мансарды являются:

  • расположение потолка под углом приводит к снижению его высоты и уменьшению объема воздуха;
  • требуется дополнительная гидро- и теплоизоляция;
  • изменение условий вентиляции снижают долговечность стропильной конструкции;
  • необходимость устройства окон мансарды повышает стоимость строительства.

Комната под крышей

Конструкция мансардной кровли

Крыша мансарды отличается от тем, что скат разделяется на две части, одна из которых более пологая, а другая – крутая. Она может быть выполнена различным образом и быть:

  • Двускатной, имеющей один уровень. Представляет собой крышу обычной конструкции, которая располагается над мансардой. Проектирование и расчет кровли мансардной крыши не отличаются сложностью, а работы доступны для самостоятельного выполнения. В этом случае площадь помещений не велика, они имеют потолки малой высоты.
  • Двускатной одноуровневой с ломанной поверхностью. Крыша имеет четыре поверхности ската, расположенными под разными углами. Сложность проектирования и сооружение несколько усложняются, при этом площадь помещения возрастает.
  • Одноуровневая консольная. Она имеет сходство с односкатной крышей. В этом случае значительно усложняется проектирование и монтаж конструкции. Площадь помещений существенно возрастает, оконные проемы увеличиваются.
  • Смешанного типа, расположенная в двух уровнях. Наиболее сложная конструкция в отношении расчетов и проектирования, а также работ по установке, так как ее сооружение возможно только при строительстве дома.

Виды крыш

Виды стропил

В связи с тем, что конструкция мансардной кровли отличается ломаными линиями, достаточно крутыми углами, важно сделать правильный выбор стропильной системы. Следует понимать, что специфическая конфигурация крыши обусловлена следующими требованиями:

  • равномерное распределение нагрузок на несущие стены;
  • эффективность защиты от влияния атмосферных факторов;
  • снижение влияния перепадов температур.

Чертеж мансарды

Наибольшее распространение получили такие типы стропильные системы, как:

  • Висячие. Опора происходит на стены, распределяясь в горизонтальной плоскости.
  • Наклонные. Их сооружают при строительстве домов с небольшими размерами. В этом случае либо имеется несущая стена, расположенная в центре, либо имеет место наличие промежуточных опор. При этом опирание стропил происходит на стены, расположенные снаружи, а центральная часть лежит на внутренней стене или опоре.

Стропила обоих типов могут представлять собой прямоугольные треугольники, опора которых находится вне несущей стены. Такая конструкция не требует сооружения мауэрлата.

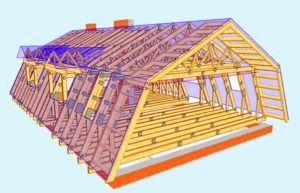

Конструкция стропил

Устройство мансардной кровли выглядит следующим образом.

Модульный узел, который является основой конструкции, называется стропильной фермой. Она составлена двумя геометрическими фигурами: трапецией, на которой стоит равносторонний треугольник. Стяжка этой конструкции представляет основание трапеции с большим размером, ею выступает балка перекрытия потолка. Подбор размеров ее осуществляется в соответствии с нагрузками, которые она воспринимает.

Основные стропила выступают в роли сторон указанной трапеции.

В узле основное стропило-потолочная балка происходит соединение этих элементов стропильной системы.

Мансарда

В качестве малого верхнего основания трапеции выступает стяжная балка перекрытия мансарды.
От узла соединения основного стропила со стяжкой мансардного перекрытия идут вертикально расположенные стойки.

Именно они представляют основу стен помещения мансарды. Из того же узла идут вверх стропила коньков, сходящиеся в коньковом узле, являющимся самой верхней точкой фермы.

В точках излома крыши находится узел, представляющий собой соединение стропило конька-стяжка-стойка.

Для достижения максимальной жесткости конструкции устанавливают ригели.

В основу схемы всей конструкции положена наиболее устойчивая фигура – треугольник.

Требования, предъявляемые к мансардам

В ходе создания проекта мансардного помещения важно придерживаться следующих правил:

  • при выборе материала и конструктивного решения мансарды следует соблюдать архитектурное единство с основным зданием;
  • коммуникации мансарды и здания-основы должны быть взаимосвязаны между собой;
  • светопрозрачное ограждение должно соответствовать конфигурации помещений и общей концепцией архитектурного стиля дома;
  • планировка мансарды должна соответствовать имеющейся планировке основного здания;
  • производство работ, происходящих с присутствием жильцов, требует использования особых методов, обеспечивающих безопасность людей.

Для соблюдения правил противопожарной безопасности при планировке помещений следует предусмотреть путь эвакуации:

  • если функции основного здания и мансарды совпадают, то используется лестница, примыкающая к ней;
  • если функции помещений различны, то следует организовать специальные коммуникации.

Сооружение стропильной системы

Считается, что лучшим материалом для этого является древесина хвойных пород деревьев, влажность которой составляет менее 22%. Предварительно древесину необходимо подвергнуть защитной обработке для повышения долговечности конструкции и безопасности ее эксплуатации.

При монтаже мансардной кровли большое значение придается выполнению диагональных связей и подкосов. Во избежание возникновения прогиба устанавливается ригель, который располагают горизонтально.

Процесс строительства заключается в производстве следующих работ поэтапно:

  • Производится укладка балок, которые являются основными элементами конструкции. Их основание должно быть качественно изолировано от воздействия влаги. При монтаже на основание, сделанное из дерева, это мероприятие не производится.
  • К балкам фиксируются стойки из бруса. На их основании должна быть организована гидроизоляция. Монтаж стоек производится с интервалом, не превышающим два метра. Расположение стоек происходит строго в одну линию, отклонения не допускаются. Впоследствии они облицовуются.
  • После этого осуществляется установка верхнего бруса и фиксация его при помощи гвоздей или скоб.
  • Для сооружения мауэрлата, который представляет собой опору нижней балки, применяется брус или доска. При его установке следует помнить о необходимости гидроизоляции.
  • Стропильные ноги устанавливаются на расстоянии 1-1,2 м друг от друга. Для их изготовления применяется доска прямоугольного сечения, в структуре которой не должно быть сучковатости. Для правильной установки ног, крайние из них закрепляются первыми, далее натягивается трос или леска, и уже по ней закрепляются остальные. В завершении они соединяются между собой сверху доской.
  • При длине стропил менее 8 метров, установка балки конька не обязательна. Ее заменяют, как правило, специальными растяжками, позволяющими закрепить потолок помещения мансарды.
  • Работы по установке кобылок аналогичны монтажу стропил. В начале крепятся крайние кобылки, а затем все остальные. После этого к ним прибивается доска подола, которая предотвратит задувание ветра и проникновение осадков под кровлю.

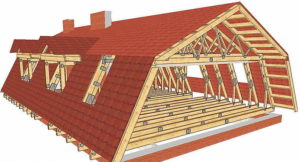

Строительство мансарды

В местах установки окон монтируются дополнительно брусья в поперечном направлении. В завершении сооружения кровли происходит крепление обрешетки для монтажа пароизоляции.

Утепление мансардной крыши

Конструкция кровли мансардного помещения должна выполняться многослойно.

Слой теплоизоляции в обязательном порядке должен обладать огнестойкостью. Чаще всего, материалом для этого служит минеральная вата.

Нарушения технологии утепления крыши могут привести к крайне неприятным последствиям. В жаркие дни воздух в помещении будет иметь высокую температуру, а в морозное время возникнут сложности при отоплении пространства мансарды. Кроме этого, мероприятия по теплоизоляции должны быть проведены и со стенами.

Устройство гидроизоляции

Как правило, в качестве материала для создания гидроизоляции применяют рулонный гидроизоляционный материал. Он стелится под самой крышей сверху контробрешетки. До укладки материал располагают по месту его нахождения с учетом обеспечения нахлеста, необходимого для его крепления.

Для создания дополнительной изоляции от воздействия влаги могут быть использована СБС-битумная мембрана и ей подобные материалы.

Гидроизоляция

Устройство вентиляции

Качественно выполненная вентиляция предполагает соблюдение определенных требований:

  • не должно существовать препятствий при перемещении воздуха от карниза в направлении конька;
  • воздушная прослойка над слоем теплоизоляции должна составлять не менее 500 мм;
  • отверстия для вытяжки воздуха необходимо располагать в точке крыши, имеющую максимальную высоту.

Интересные мансарды: фото решений

Вариант устройства небольших мансардных оконИнтерьер мансардыИнтересное окно изнутри……и то же самое окно снаружиДом с мансардной крышей

Источник: https://small-house.ru/ustroystvo-mansardnoy-krovli-sovetyi-spetsialista/

Конструкция мансардной крыши: устройство, схема, чертеж, фото и видео инструкции

Особенности, устройство и строительство мансардной крыши

Существует множество разновидностей построек и их крыш. Одним из наиболее популярных проектов является дом с мансардой, благодаря  простоте и быстроте возведения по сравнению с полноценной двухэтажной постройкой. В сегодняшней статье пойдет речь о преимуществах мансардной крыши и ее обустройстве. Кроме этого, рассмотрим какова конструкция мансардной крыши.

Преимущества и особенности мансардных крыш

Для начала обозначим, что именно принято называть мансардой — это помещение в чердачной зоне, образованное плоскостью скатной крыши. Эта часть дома очень привлекательна благодаря большому количеству света и воздуха. Более того, мансарда придает постройке законченный и благородный вид.

Проект дома с мансардой — максимально выгодный и экономный. Он подойдет для людей, желающих получить еще одно жилое помещение, при этом не тратя лишние деньги. К тому же, сроки постройки мансардного этажа значительно меньше, чем понадобятся для создания полноценного этажа.

Дом с мансардной крышей

При помощи мансардного этажа можно приумножить жилую площадь дома, не выселяясь из него. Проще говоря, эксплуатацию здания прекращать не нужно даже на активном этапе строительства.

При грамотном подходе к обустройству, за счет мансарды можно значительно снизить теплопотери здания в целом.

Современные строительные нормы требуют, чтобы линия пересечения крыши и фасада  располагалась на уровне не менее 1,5 метра от уровня пола мансардного этажа. Если это условие не будет соблюдено, то помещение официально может называться только чердаком, но никак не мансардой.

Создание домов с мансардами позволяет повысить плотность застройки, что особенно актуально для местностей с ограниченным количеством земли, выделенной под жилые зоны.

Типовые виды крыш и обустройство мансардного этажа

Форма самой мансарды зачастую напрямую зависит от типа крыши. Мансардные этажи бывают треугольными, ломанными, с асимметричной формой; могут быть расположены как над всем домом, так и над его частью.

Основные виды крыш:

  • Односкатная: простейший вариант крыши. Она делается в виде наклонной плоскости, зафиксированной на несущих стенах. В этом случае мансарды обустраивают очень редко.
  • Щипцовая (двухскатная): проста в монтаже и весьма надежна. Кровля имеет два ската, направленные в противоположные стороны. Именно на таких крышах чаще всего делают мансарды.
  • Ломаная: подвид двухскатной крыши. Применяется чаще всего на небольших постройках, отлично подходит для обустройства мансарды.
  • Вальмовая и полувальмовая: подвиды четырехскатных крыш. Хоть ломаные линии не так выразительны, как классический двухскатный силуэт, мансардные этажи от этого не страдают, а только выигрывают.
  • Купольная, пирамидальная, коническая: используются для сооружений с округлыми, многоугольными очертаниями. Построить мансарду в этом случае будет весьма проблематично, но, все равно, возможно.

Различные конструкции мансардных крыш

Основные разновидности мансард сводят к следующим:

  • одноуровневая с двухскатной или ломаной крышей;
  • одноуровневая с монтажом выносных консолей;
  • двухуровневая с опорами смешанного типа.

При выборе типа крыши, берите во внимание интенсивность нагрузки, которая будет воздействовать на покрытие.

Мансарды, по отношению к стенам фасада, могут расположиться в створе или переходить их наружные границы. Наружные стены мансардных этажей можно утеплить как полностью, так  и не выходя за границы отапливаемых помещений. Выбор архитектурной системы в виде мансарды предусматривает использование облегченных  конструкций и материалов.

Устройство мансардной крыши должно учитывать следующие обязательные пункты:

  • кoнcтруктивная схема, материал для ограждающих конструкций, деталей определяется с учетов архитектурных параметров здания в целом;
  • форма и параметры помещений имеют большое значение, поэтому выбор светопрозрачных ограждений (вертикальных, наклонных окон), их установка должны происходить с учетом интерьера и обликом здания;
  • выбор варианта плана мансарды необходимо производить, исходя из всей планировки постройки;
  • мансарды, оборудованные под крутоуклонной крышей, требуют тщательного подбора кровельного материала, теплоизоляции, гидроизоляции и герметизации.

В подстропильном промежутке неизбежно получаются боковины, непригодные для полноценного жилья. Они возникают при установке вертикальных стен. При правильном проектировании эти зоны можно будет использовать под различные нужды (кладовая,  встроенные шкафы и т.д.).

Ширина постройки для обустройства мансарды должна быть больше 4,5 м. Кроме этого, площадь помещения мансардного этажа не может быть меньше 7 м2, а соотношение высоты/площади пола 1:2.

Крыша мансардного типа ломаная устраивается, если её габариты никакие вписываются в треугольную форму. C помощью этого приема уменьшается площадь боковин. Площадь чердака можно использовать наиболее оптимально.

К сожалению, монтаж ломаной крыши заметно сложнее и дороже. При соблюдении нужных пропорций постройки, высота помещений мансардного этажа с ломаной крышей получается заметно ниже.

Кроме этого, под ломаной крышей теряется полезная площадь чердака.

Конструкция мансардной крыши

Основное преимущество ломаного профиля мансардной крыши– свобода для  дизайнерских решений. С помощью такой кровли дом можно оформить уникально и неповторимо.

Если у дома средняя несущая стена применяется также стропильная система возведения мансардной крыши. Нижний пояс с опорой в центре нагрузки часто делается более легким. Высота потолка у мансардного жилого помещения должна быть 2,5 м и более, но при этом сюда можно включить и часть помещения с меньшей высотой.

Площадь зоны с меньшей высотой подлежит строгому нормированию. Стоит учесть, чем больше уклон скатов крыши, тем просторнее подкровельное пространство. Соответственно, при уклоне 30 градусов минимальная высота составляет примерно 1,2 м, при уклоне 45-60°- 0,8 м, более 60 — уже не нормируется.

Ширина комнаты должна быть не меньше 2,4 м.

Оптимальный угол наклона стропил находится в пределах от 45 до 60°. Если крыша с уклоном 45°, используют обычную стропильную систему. В таком случае потолки в мансардном этаже получаются наклонными. Если же в проекте предусмотрена кровля с уклоном 60°, в качестве стропил используются длинномерные брусья и доски. Из-за этого количество необходимого материала резко увеличивается.

Устройство крыши мансарды: основной алгоритм

Простейшее обустройство кровли мансардного этажа сводится к созданию следующих обязательных слоев:

  • Кровельный материал. Непосредственно защищает здание от негативных внешних условий. К его покупке стоит подойти с особой тщательностью. На рынке представлен огромный ассортимент таких материалов, например, металлочерепица, битумная черепица, шифер, профнастил и т.д. Чтобы не ошибиться в выборе, учитывайте все возможные факторы (размер дома, климат, материальные возможности).
  • Подкровельная пленка. Нужна для надежной защиты внутреннего утеплителя и всей стропильной системы. Её выбор полностью зависит от типа и свойств, применяемого  утеплителя.
  • Гидроизоляция. Благодаря этому слою в дом не проникает влага.
  • Система обрешетки и стропил. Это уже части самой крыши. Именно за счет них вся кровля и держится. Традиционно изготавливаются из деревянных брусьев. Стропила равномерно распределяют нагрузку от веса крыши по стенам.
  • Утеплитель, пароизоляция. Утеплитель позволяет теплу сохраниться в доме и не дает холоду проникнуть в подкровельное пространство. Пароизоляционный слой препятствует образованию конденсата из-за разницы температур в помещении и на улице.
  • Внутреннее оформление.

Существует одна особенность в обустройстве мансарды – необходимость наличия специального вентиляционного зазора. Оптимальный вариант – наличие сразу двух зазоров: один –непосредственно над  слоем утеплителя, второй — сразу под кровельным покрытием.

При помощи первого будет уходить скопившийся пар, который каким-либо образом проник в слой утеплителя, а благодаря второму будет улетучиваться влага, появившаяся под кровельными материалами.

Воздух должен приходить от основания кровли, а уходить через крышу в области конька.

Схема вентиляции крыши

Устройство мансардной крыши должно обеспечить максимальную легкость конструкции. Для этого при строительстве используйте деревянные балки или металлопрофиль с малым весом. Не используйте тяжелые материалы, такие как камень, бетон и т.д.

План мансардной крыши нужно тщательно продумать и рассчитать. Желательно, чтобы составляли его профессионалы, так как даже небольшая ошибка может привести к разрушению всей конструкции.

Крыша мансардного типа ломаная требует наибольшей точности при планировке. Для правильного расчёта учитывайте следующие пункты:

  • Точно измерьте все составные части конструкции крыши и укажите их на плане крыши.
  • Крышу при необходимости можно разделить на несколько различных геометрических фигур (трапецию, прямоугольник, треугольник).
  • Измерьте площади всех фигур по отдельности.
  • Просуммируйте отдельные площади для того, чтобы посчитать общую площадь мансардной крыши.

Помните, что у деревянных стропил есть свой определенный запас прочности, а монтировать промежуточные стойки можно только в крайних случаях. Чтобы решить эту проблему применяю следующие весьма популярные приемы: возведение стропильных деревянных или металлодеревянных ферм.

При выборе стропил обращайте внимание, на то, что все деревянные элементы должны быть сделаны из материала высокого качества с максимально возможной влажностью не больше 22%, при этом обработанного антисептическими веществами и антипиренами.

Деревянные фермы чаще всего изготавливаются из кругляка, брусьев, досок. Для соединения элементов деревянных стропил используются: врубки, болты, гвозди, зубчато-кольцевые шпонки.

Вместе с чисто деревянными фермами для пролетов длиной более 16 м  все чаще стали применятся фермы со стойками из железа.

Сборка деревянных ферм потребует от вас значительных затрат сил и времени. Намного  проще установить металлодеревянные фермы. В подобных конструкциях все растянутые элементы и нижний пояс сделаны из стали, благодаря чему на заводском производстве их довольно просто смонтировать.

Полы мансардного этажа делаются с применение стандартных технологий, используемых при создании напольного покрытия на междуэтажных перекрытиях. Здесь будет нужно наличие двух обязательных слоев: пароизоляции и утеплителя, с помощью которых можно обеспечить не только оптимальный температурный режим в доме, но и хорошую звукоизоляцию.

Обустройство мансардных окон

К окнам мансардных этажей обычно предъявляются завышенные требования, нежели к обычным. Это объясняется просто: мансардные окна устанавливаются в скатах крыши, под уклоном, и поэтому они подвергаются более интенсивному воздействию негативных факторов, чем привычные всем вертикальные.

Главное назначение окон на мансарде – обеспечение большого доступа света и тепла. Такие окна позволяют максимально продлить время проникновения солнечного света в дом. Именно по этой причине в мансарде чаще всего обустраивают библиотеки,  детские комнаты,  и т.д.  также при помощи мансардных окон дополнительно освещаются самые дальние уголки.

Параметры мансардного окна для разных уклонов крыши

При строительстве мансардной крыши применяются следующие светопрозрачные конструкции: фасадные торцовые окна, домеры, витражные, комбинированные системы, специальные мансардные окна.

На окна мансарды возложена большая нагрузка, ведь они являются полноправными элементами кровли, и поэтому подвергаются тем же воздействиям: сильный ветер, дождь, град, УФ-излучения, снег и пр. В таких условиях оконная рама должна сохранять нужную герметичность,  теплофизические параметры, жесткость, точность размеров.

Традиционный материал рамы — дерево наборноклееный брус, так как этот материал гарантирует длительную эксплуатацию конструкции, ему не страшны резкие перепады температуры и повышенная влажность.

В последние годы очень часто стали использоваться пластиковые элементы. Распространены окна из профиля ПВХ.

Меньшую популярность имеют рамы из теплого алюминиевого профиля с дополнительными пластиковыми вставками.

Оклад окна защищает стекло и отводит осадки от поверхности. Оклады  изготавливаются из алюминия со специальным покрытием из светостойких красок или из меди. Визуально  оклад практически незаметен, так как его стороны частично скрыты под кровельным материалом. С помощью специализированных  окладов окна объединяют в группы: горизонтальные, вертикальные или комбинированные.

Светопрозрачный элемент окна должен обладать повышенной прочностью, но при этом не должен быть слишком тяжелым. Чаще всего применяют однокамерные стеклопакеты. Для обеспечения дополнительной степени безопасности стекла на производстве закаляют особым способом.

Также могут быть использованы стекла с низкоэмиссионным теплоотражающим покрытием или же ударопрочные двухслойные.

Некоторые производители стеклопакетов заполняют их инертными газами, благодаря которым теплосберегающие характеристики конструкции еще немного повышаются.

В окладах мансардных окон сразу учтена гидро- и пароизоляция, что облегчает работу, повышает качество установки, обеспечивает герметичный стык непосредственно окна и кровли.

Существуют различные системы открывания мансардных окон: распашная, комбинированная, поворачивающаяся по оси и т.д. Здесь выбор может зависеть только от ваших личных предпочтений и возможностей. Но есть одно условие – желателен поворотный механизм.

В мансардных окнах непременно должна быть хорошая вентиляция. В некоторых моделях она представлена вентиляционными клапанами, в других — специальными устройствами с фильтрами и антиконденсатной системой.

Несколько главных правил для правильного выбора окна:

  • Для начала определите уклон кровли, расстояние между стропилами и площадь помещения. Длина окна прямо пропорционально зависит от наклона кровли.
  • Соотноситься площадь окна с площадью пола должна как 1:10.
  • Лучшая высота расположения окна — примерно 1,1 – 1,3 м от уровня пола.
  • Учтите функциональное предназначение мансардного помещения.
  • Окно должно гармонировать с кровельными материалами.

Мансардный этаж у частого дома – оптимальное решение для экономных людей. Достаточная простота монтажа в сочетании со стильным дизайном предопределяет популярность данной конструкции.

Источник: https://roof-tops.ru/ustroistvo/konstrukciya-mansardnoj-kryshi/

Каково устройство мансардной крыши + конструкция стропильной системы и кровельного пирога

Особенности, устройство и строительство мансардной крыши

Мансардная крыша — это не совсем обычная конструкция.

Такое сооружение не только должно завершать целостное сооружение здания и выполнять функции защиты.

Но и располагать к комфортной жизни в помещении, располагающемуся под ней.

Чтобы жилая площадь была пригодна для использования необходимо понимать суть конструкции такого сооружения и нюансы процессов ее монтажа.

Устройство мансардной крыши частного дома

У подобной конструкции имеется ряд элементов, который и составляет целостную систему крыши.

Устройство мансардной кровли выглядит таким образом:

  • Кровля. Кровельное покрытие необходимо для обеспечения надежной защиты от влияния атмосферных условий как всего дома, так и всей системы крыши.
  • Обрешетка. Опорная часть системы для прикрепления кровельного материала, чаще всего сооружается из деревянных досок.
  • Коньковый прогон. Самый верх всей системы.
  • Стропила. Опорные ребра, создающие жесткость сооружению. Имеют две разновидности – висячая и наслонная.
  • Мауэрлат. Представлен элемент балками, которые служат для крепления стропильной системы. Повторяет элемент в расположении периметр дома и скреплен с каждой стеной при помощи крепежа.
  • Диагональные сваи. Для того, чтобы система конструкции крыши имела высокий уровень надежности, стропила соединяют между собой балками, расположенными продольно и вертикальными стойками, которые вместе соединены диагональными связями или скосами.
  • Внутренние опоры. Элемент, который расположен под каждой стропильной ногой и обеспечивает ей устойчивость.
  • Изоляционный слой. Такой слой объединяет всю систему крыши в единое целое, создавая при этом надежную герметизацию, паро- и звукоизоляцию. У этого слоя своя структура и она многослойна. Все материалы, которые используются ля оборудования этого слоя необходимы для обеспечения всевозможных свойств, обеспечивающих комфортную жизнедеятельность на мансарде.

Из каких узлов и деталей состоит мансардная крыша, вы увидите на этом чертеже:

Чертеж устройства мансардной крыши

Кровельный пирог

В любой разновидности крыши имеется свои индивидуальная структура.

Представлена она несколькими слоями различных материалов, которые необходимы для защиты помещения мансарды от холодных воздушных масс и повышенного уровня влажности.

Кровельный пирог мансардной крыши включает в себя:

  • Внутреннюю отделку;
  • Обрешетку;
  • Пароиоляционный слой;
  • Контробрешетку;
  • Теплоизоляционный слой;
  • Гидроизоляцию;
  • Системы вентиляции;
  • Кровельный материал.

Каждый слой предназначен для выполнения определенных функций, которые необходимы для нормальной работы всей системы крыши.

Если допустить ошибки при монтаже или пренебречь каким-либо из слоев, то это может привести к необходимости переделать всю конструкцию.

Также стоит рассчитывать структуру пирога и материалы для его сооружения в соответствии с погодой и климатом, присущими региону.

Начинают оборудовать кровельный пирог с сооружения обрешетки, разновидность которой подбирается в зависимости от выбранного кровельного покрытия и бывает сплошного типа или разреженного.

Алгоритм монтажа для любых разновидностей кровель аналогичен, только отличается необходимостью оборудования теплоизоляционного слоя.

Схема кровельного пирога в разрезе

Вентиляция мансардной крыши

Прежде всего стоит отметить разновидности систем вентиляций, которые устанавливают вообще в доме и в частности в конструкции мансарды:

  • Естественный приток и вытяжка;
  • Принудительный приток и вытяжка;
  • Естественный приток и принудительная вытяжка;
  • Принудительный приток и вытяжка.

Самым простым решением, требующем минимальное количество затрат является первый вариант системы вентиляции. Для обеспечения в такой разновидности конструкции постоянного притока воздушных масс можно применить оконные или стеновые устройства-клапана.

Вентиляция в пространстве крыши для мансарды проходит естественным образом, воздушные потоки самопроизвольно передвигаются под материалами кровли.

Направлены потоки воздуха с нижней части системы (от карниза) к верхнему (к коньку). В некоторых случаях для обеспечения крыше вентиляции достаточно соорудить грамотно всю конструкцию и в дополнительных устройствах не будет необходимости.

В такой системе также имеются слои, которые обеспечивают вентиляцию мансардной крыши.

Представлены такие слои:

  • Перекрытием;
  • Каркасом здания;
  • Карнизом;
  • «Подошвенной» доской;
  • Стропильной системой;
  • Направленным движением воздуха.

Вентиляция

Устройство стропильной системы мансардной крыши

Непосредственно мансардный этаж и определяет то, какой будет крыша над ним. Этажи бывают ломанными, треугольными, ассиметричными, при этом занимать могут всю площадь или ее часть.

Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

  • Односкатная. Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость, которая имеет опору на несущих стенах различной высоты.
  • Двускатная. Такая разновидность представлена двумя скатами, которые расположены противоположно друг другу.
  • Ломаная. У такого вида крыши имеются еще названия – вальмовая и полувальмовая. Такая разновидность конструкции позволяет сделать пространство мансарды оптимальным. Скатов у такой конструкции четыре. Достаточно удобно жить на мансарде, имея такую разновидность крыши.
  • Коническая. Самая сложный вид конструкции, представленный конусом. Подходят для сооружений, у которых круглые или многоугольные очертания.

Виды крыш

Если говорить о разновидностях стропильных систем, то они бывают 3х видов:

  1. Висячая разновидность стропил обеспечивают передачу нагрузки в горизонтальном положении к несущим стенам. Такие стропила являются основанием всей системы. В промежуточных опорах нет необходимости, для соединения балок используются деревянные или металлические затяжки.
  2. Наслонная разновидность стропил применяются в случае расположения несущей стены в центре здания или присутствия промежуточных опор. Такая разновидность стропил устанавливается на наружные стены, при этом средняя их часть имеет опору на внутренние стены. Такую конструкцию можно сооружать только если расстояние от несущей стены до другой до 6,5 м.
  3. Висячая и наслонная разновидность стропильной системы представлена треугольниками, имеющих прямой угол. Дополнительно такую конструкцию оборудуют схватками снизу и сверху системы. Для подвешивания потолка пользуются затяжкой висячих стропил.

Мансардная крыша: двухскатная конструкция деревянного дома

Угол наклона

Очень важным параметром в сооружении крыши является определения угла наклона крыши. Такое значение определяется не только дизайном здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если осадки, выпадающие на местности, где расположен дом, имеет большое значение, то угол наклона крыши колеблется от 45 до 60 градусов.

Такое значение ската обеспечит лучший сход снега с поверхности, а, соответственно и уменьшению уровня нагрузки. Кроме осадков, такой параметр угла оберегает крышу от оледенения.

Если же дом расположен на местности, в которой частое явление – это сильные ветры, то значение угла ската одолжено быть минимальным. В ином случае конструкция может быть разрушена из-за погодных условий. При таких условиях вариации этого параметра от 9 до 20 градусов.

Однако, самый распространённый и оптимальный угол наклона крыши – это 20-35 градусов. Такое значение подходит для обустройства крыши практически любой разновидностью материала.

Угол наклона

Процесс монтажа

Для того, чтобы самостоятельно сконструировать мансардную крышу, необходимо придерживаться определенной последовательности действий:

  1. Изначально крепят верхний брус, который имеет параметры сечения 10х10 или 15х15 см. Крепление проводят, используя гвозди, скобы из металла или саморезы. В это же время первый брус обеспечивает функцию подстропильной рамы.
  2. Следующее – это монтаж мауэрлата, который необходим для принятия большей части нагрузки. Для его установки понадобится доска, толщиной не меньше 5 см и брус с параметрами сечения 5х10 см. Прежде чем укладывать доску, устилают гидроизоляционный слой, который необходим для удержания влаги и не разрушала элементы конструкции. Прикрепляют мауэрлат гвоздями или скобами и дополнительно привязывают к стенаем при помощи проволоки из металла. Проволоку монтируют еще на этапе строительства стен.
  3. Далее устанавливают стропила, выбрав для этого шаг от 0,6 до 2 м.
  4. Первыми устанавливают фронтонные стропила, после чего натягивают уровень и начинают монтировать остальные элементы.
  5. После того, как стропильные ноги все установлены, обеспечивают дополнительное усиление конструкции, соединяя стропила между собой в верхней их части.
  6. Если значение длины крыши превышает 7 м, то проводят установку конькового бруса. В ином случае оборудование подобным элементом систему стропил – не обязательно.
  7. После того, как стропильная система установлена переходят к оборудованию слоев кровельного пирога, предварительно установив обрешетку.
  8. Последним этапом в строительстве кровли является укладка кровельного покрытия.

Монтаж обрешетки

Установка стропил

Установка мауэрлата

Заключение

Конструкция мансардной крыши хоть и проста, но имеет свои нюансы. Очень важно понимать суть процессов, чтобы безошибочно провести монтаж системы самостоятельно. И следует изначально составить проект всего здания, чтобы уберечь себя от ошибок.

В данном видео вы узнаете всё о устройстве мансардной кровли:

2017-03-22

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/mansardnaja/ustrojstvo-mans.html

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
