Паровое отопление своими руками — пошаговые инструкции!

Паровое отопление: как рассчитать и установить?

Под паровым отоплением подразумевается система, в которой в роли носителя тепла выступает разогретый водяной пар. Такое отопление широко использовалось в ХІХ веке в жилых зданиях. Вскоре пар заменили водой, но название системы (в нашем случае – ошибочное) осталось прежним.

Отопление паром

Водяной пар эффективно транспортирует и переносит тепло, но от такого отопления отказались по причине сильного нагрева отопительного оборудования (его температура превышала 100ᵒС). Любое прикосновение к поверхности прибора вызывало ожог, а разрыв магистрали приводил к серьезнейшим травмам и даже летальному исходу.

Паровое отопление в частном доме

Обратите внимание! Ввиду всего этого на сегодняшний день паровое отопление (в изначальном своем виде) запрещено к использованию в общественных жилых помещениях.

Тем не менее, запрет не касается частных домов, поэтому любой может делать так, как пожелает. Но перед принятием столь серьезного решения следует взвесить все за и против.

Запрет не касается частных домов, поэтому каждый может делать так, как пожелает

Преимущества системы

  1. Цена подобной системы достаточно низкая.
  2. Паровое отопление не размораживается, поэтому возможно круглогодичное его использование без риска замерзания теплоносителя.
  3. Потери тепла в теплообменниках практически сведены к нулю.

  4. В такой системе энергия передается путем излучения и конвекции. Для сравнения: в водяной преобладает именно конвекционная составляющая, в то время как теплопередача у радиаторов достаточно низкая.

  5. В ходе установки могут использоваться радиаторы и трубы меньшего размера/диаметра.

Недостатки

Но есть и минусы, о которых нужно знать перед установкой.

  1. Циркулирующий по системе пар создает шум.
  2. Температура отопительного оборудования может превышать 100ᵒС.
  3. При прорыве возникает повышенная аварийная опасность.
  4. Подверженность коррозии.

Принцип работы

Тепловым генератором в паровом отоплении является котел, функционирующий при низком давлении – он образует горячий пар и передает его по магистралям. При движении пар конденсируется и оседает на стенках приборов, отдавая большое количество тепла – в этом и заключается секрет высокой производительности системы.

Котел

Обратите внимание! При конденсации 1 кг пара выделяется свыше 2 400 кДж энергии, в то время как при остывании такого же количества пара на 50ᵒС образуется всего 110 кДж. Сам конденсат по оседании стекает вниз и попадает в теплогенератор естественным путем или же при помощи циркуляционного насоса.

Давление пара зависит от типа системы:

  • в обычном паровом отоплении оно выше атмосферного, но не превышает 6 атм.;
  • в вакуумных системах оно ниже атмосферного.

Регулировка подачи тепла осуществляется путем изменения интенсивности парообразования. Если возникает необходимость, подачу попросту перекрывают, что создает условия для остывания дома.

Отопительным оборудованием здесь выступают традиционные радиаторы из чугуна или стали, а также оребреннные трубы.

Радиаторы из чугуна

Труба ребристая

По другой классификации паровой обогрев может быть:

  • закрытым – в данном случае конденсат возвращается естественным путем, для чего используются трубы большего диаметра;
  • открытым – здесь вода скапливается в специальной емкости и перекачивается с помощью насоса.

Паровое отопление своими руками

Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.

Этап 1. Проектирование системы

Проектирование системы

Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.

Котел

Котел дровяной

Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:

  • тип топлива, которое будет использоваться;
  • возможность нагрева воды для бытовых нужд.

Обратите внимание! Выбор отопительного котла – это один из важнейших этапов обустройства парового отопления.

Отопительная схема

Двухпроводная система с верхней разводкой

Однопроводная система с нижней разводкой

Схема открытой системы отопления

Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:

  • месторасположения котла;
  • площади обогреваемого помещения;
  • условий для установки отопительных приборов;
  • необходимого количества этих приборов.

Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.

Трубы

Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы. По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой.

  1. Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.

    Медные трубы

  2. Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.

    Стальные трубы

  3. Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.

    Оцинкованные изделия

С целью облегчения монтажных работ на этапе проектировки нужно определить:

  • месторасположение радиаторов;
  • длину трубопровода;
  • места установки распределителей, разветвлений магистрали, переходников и проч.

Обратите внимание! Все эти данные переносятся на бумагу. Составляется примерный эскиз парового отопления, где указываются все необходимые подробности.

Цена вопроса

После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.

Этап 2. Монтажные работы

Шаг 1. Вначале на основании эскиза чертится точная схема разводки.

Схема разводки отопления

Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».

Подключение многосекционного радиатора

Установка радиатора отопления

Установка радиатора отопления

Далее устанавливаются радиаторы

Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.

Крепление расширительного бака

Крепление расширительного бака

Он может быть закрытым и открытым, с переливом и без него.

Обратите внимание! Профессионалы советуют устанавливать именно открытый бак, притом в максимальной близости от отопительного котла. Хотя такая схема вполне может подойти и для прибора закрытого типа.

Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.

Обратите внимание! Каждый радиатор рекомендуется оборудовать краном Маевского для удаления образовавшихся воздушных пробок.

Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору. Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом.

Вихревой теплогенератор

Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.

Монтаж отопительного котла

Обратите внимание! Горячий водяной пар может идти от котла, смонтированного в любом удобном месте – в гараже, летней кухне или же в самом доме. На качестве отопления это не скажется, а финансовая сторона вопроса полностью зависит от необходимой длины трубопровода.

В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.

– Установка отопительного котла

Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.

Система «теплого пола»

«Теплый пол» обретает в последнее время все большую популярность. Зачастую его создают на основе электрического отопления, но при желании можно использовать и водяное. Установка такой системы – процедура сложная и трудоемкая. Под напольное покрытие укладываются полипропиленовые трубы (можно использовать и металлопластик), по которым будет циркулировать горячий теплоноситель.

Система «водяной теплый пол»

Также необходимо установить комнатный термостат – с его помощью будет регулироваться температура.

Коллекторная группа

Схема разводки и установки регулятора

Подобная вариация системы «теплого пола» имеет массу достоинств по сравнению с электрической, главными из которых являются низкая стоимость и незначительная энергоемкость.

Выводы

Применение горячего пара вряд ли можно отнести к популярным видам отопления, к тому же, согласно действующему законодательству использовать его в жилых и общественных зданиях запрещается. Но иногда в целях экономии его все же устанавливают в гаражах, хозяйственных постройках и даже в частных домах.

Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/parovoe-otoplenie-svoimi-rukami.html

Паровое отопление своими руками: схема, установка, выбор котла, труб, процесс монтажа отопления на пару

Паровое отопление: как рассчитать и установить?
: 170

Поскольку паровое отопление для дома или квартиры является самой бюджетной версией и имеет некоторые преимущества парового отопления, иногда его применяют как автономное отопление. Если вы решили установить паровое отопление своими руками, важно знать, что существуют законодательские ограничения, поэтому, прежде всего, стоит изучить этот вопрос.

Учитывайте все нюансы

Паровое отопление своими руками имеет существенный недостаток, который заключается в том, что на поверхности отопительных радиаторов поднимается высокая температура, поскольку пар концентрируется именно в этом участке. Это чревато получением ожога, поэтому нужно быть предельно осторожными. Также вы не сможете плавно регулировать температуру в помещении, что тоже нужно учесть.

Данная статья не имеет цели убедить или отговорить вас от установки парового отопления, поэтому мы просто рассмотрим основные детали этого процесса.

Выбор отопительного котла

При проектировании отопления (парового), первое, на что нужно обратить внимание, это котел. Нужно правильно рассчитать тепловую мощность парового котла, а также учесть другие факторы. Если площадь вашего помещения составляет не более двухсот км. кв.

, то вам подойдет котел мощностью двадцать пять киловатт. Для площади помещения до трехсот км. кв. вам потребуется котел отопления, мощность которого составляет около тридцати киловатт. Кроме того, стоит учесть вид топлива, которое будет использоваться (дрова, уголь, газ и т. д.

), а также потребность получать горячую воду для бытовых нужд.

Твердотопливный котел 25 кВт

Основываясь на вышеуказанные показатели, вы и должны выбирать котел для парового отопления, ведь именно от этого решения и зависит успех проекта парового отопления своими руками и его дальнейшая эксплуатация.

Схема отопительной системы

Составление правильной схемы отопления работающей на паровом отоплении – непростая задача, требующая времени и определенных знаний. Но вы должны понимать, что без схемы сделать систему будет невозможно, или же она не будет работать. При составлении схемы для отопления нужно учесть следующие факторы:

Схема парового отопления

  • Площадь обогреваемого помещения.
  • Расположение отопительного котла.
  • Количество и расположение необходимого оборудования системы, вентиляционных и прочих компонентов, которые установлены в вашем доме.
  • Размещение данного оборудования.

Помните, что для успешного функционирования парового отопления своими руками, нужно как можно точнее рассчитать возможность установки необходимого оборудования и учесть все нюансы.

Трубы для монтажа

Выбор труб для парового отопления – вопрос, требующий особого внимания. Как упоминалось выше, система парового отопления дома имеет отличительную особенность – повышенные температуры. Поэтому использовать синтетические трубы при паровом отоплении невозможно, так как они не рассчитаны на столь высокие температуры. Вам стоит рассмотреть такие альтернативные варианты:

  • Стальные трубы. Отлично выдерживают высокие температуры. Имейте в виду, что для их установки потребуется сварочное оборудование. Минусом стальных труб является то, что они подвержены коррозии, что тоже нужно учесть.
  • Медные трубы. Для их установки необходимо использовать пайку, что является недешевой услугой.
  • Нержавеющие, оцинкованные трубы. Они наиболее удобны в использовании, поскольку не подвержены коррозии, а устанавливаются с помощью резьбы. Однако оцинкованные трубы отличаются высокой ценой.

Виды отопительных труб

При составлении схемы для парового отопления необходимо учесть размеры отопительных приборов, длину труб, других элементов, а также места их расположения. Вы должны точно просчитать все данные и начертить детальный план отопления на бумаге, чтобы без затруднений по нему работать.

Ценовые характеристики

Невозможно даже приблизительно назвать цену установки системы парового отопления. Это обусловлено тем, что каждый выбирает оборудование того или иного качества, система рассчитана на определенную площадь и т. д.

Поэтому цены каждого такого проекта будут существенно отличатся. В любом случае, согласно подсчетам экспертов, данная система отопления является дешевой по сравнению с обычными.

Загвоздка в том, что использовать паровое отопление в жилых помещениях запрещено.

Процесс установки

Составив точный план работ и нарисовав необходимую схему, можно приступать к монтажу системы. Поскольку проект системы парового отопления дома не является стандартным, у каждого процесс установки будет отличаться.

План парового отопления

Однако основные шаги все же общие:

  • Подготовка поверхности в местах установки отопительных приборов.
  • Установка котла.
  • Монтаж радиаторов.
  • Прокладывание труб.
  • Расположение дополнительных элементов системы (клапанов, регулирующей арматуры, контрольных устройств и т. д.).

Установка парового отопления в жилых помещениях запрещена законом. Однако, поскольку такая система является более дешевым вариантом отопления, можно использовать ее для обогрева промышленных комплексов, гаражей и прочих сооружений.

Имейте в виду, что, так как паровое отопление для дома не является распространенным, специалистов в этой сфере вам вряд ли удастся найти, поэтому основную часть работы придется выполнить своими руками, хотя для некоторых отдельных этапов установки можно воспользоваться помощью обученных людей.

Не получили ответ на свой вопрос? Спросите нашего эксперта: Спросить

Источник: http://SdelatOtoplenie.ru/ogranicheniya-dlya-parovogo-otopleniya.html

Расчет парового отопления — Система отопления

Паровое отопление: как рассчитать и установить?
» Расчеты отопления

Сборка обогрева квартиры имеет разные компоненты. На открытой странице мы сможем выбрать для нужной дачи правильные узлы монтажа.

Конструкция обогрева насчитывает, коллекторы, увеличивающие давление насосы, крепежи, трубы, развоздушки, бак для расширения котел, батареи, систему соединения терморегуляторы. Любой фактор неоспоримую роль.

Поэтому соответствие частей конструкции необходимо делать технически правильно.

Давление пара в начале паровой магистрали (при выходе из котла или на вводе пара в здание) при замкнутой системе с непосредственным возвратом конденсата в котел принимают в зависимости от протяженности паропровода (от котла до удаленного прибора);

При отоплении ряда зданий из одной котельной или при использовании пара низкого давления в калориферах и пароводонагревателях применяют давление 0,03—0,07 МПа (0,3—0,7 кгс/см2). В паровых системах высокого давления используется пар давлением до 0,37 МПа (3,8 кгс/см2).

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ПАРОПРОВОДОВ НИЗКОГО ДАВЛЕНИЯ

Методика расчета паропроводов систем парового отопления низкого давления в основном аналогична расчету   систем   водяного   отопления.

Паропроводы можно рассчитывать по удельной потере давления на трение, пользуясь таблицами, аналогичными таблицам для расчета теплопроводов систем водяного отопления. Таблицы составлены для средней плотности пара, поскольку плотность при низком давлении изменяется незначительно.

Расчет начинают с ветви паропровода наиболее неблагоприятно расположенного — наиболее удаленного от котла прибора.

На преодоление линейных и местных сопротивлений расходуется разность давления пара при выходе из котла и перед отопительным прибором.

При предварительном расчете паропроводов принимают, что на преодоление линейных сопротивлений расходуется 65% разности давления пара при выходе его из котла и при входе его в отопительный прибор. Разделив эту величину на длину паропровода от котла до рассматриваемого прибора, найдем возможную удельную потерю давления на трение RCT>, Па (кгс/м2).

По указанным выше таблицам для RCp и тепловым нагрузкам Q определяют диаметр расчетных участков и соответствующие фактические значения R и w, м/с.

Затем находят потерю давления на трение RI на участках и 2,Rl для всей расчетной ветви паропровода. После этого определяют сумму коэффициентов местных сопротивлений на отдельных участках и потери давления Z на преодоление местных сопротивлений. Затем находят 2 (Rl-\-Z) для всей расчетной ветви паропровода.

Определив 2(i?/-j-Z) в расчетной ветви, сравнивают полученную величину с располагаемым давлением в системе. Допускается принимать запас давления в размере до 10% на преодоление возможных сопротивлений, не учтенных расчетом паропроводов.

После определения диаметра паропровода наиболее неблагоприятно расположенного прибора находят диаметры ветвей паропровода других отопительных приборов. Расчет должен быть произведен так, чтобы по тери давления во взаимосвязанных частях системы не отличались более чем на 25%.

Источник: http://www.bibliotekar.ru/spravochnik-138-otoplenie/85.htm

Источник: http://engineeringsystems.ru/g/gidravlicheskiy-raschet-sistemy-parovogo-otopleniya.php

Первая система парового отопления была внедрена в далеком 1816 году в Петербурге.

Сначала таким способом обогревали только производственные помещения, так как для частных домов или административных зданий это было несколько сложно выполнить. По крайней мере, в те годы.

Позже, примерно с 30-х годов 19 столетия, паровое отопление стали применять в больницах, а еще позже – в многоэтажных домах, которые были расположены в непосредственной близости к котельной.

Как выбрать котел

Отопительный котел является основным и ключевым элементом при любой системе отопления и паровое отопление не является исключением. Котлы бывают разных видов: работающие на жидком или твердом топливе, газовые котлы или электрические.

Схема парового отопления требует наличия такого котла, мощности которого будет хватать для квадратных метров здания. Ниже приведена таблица, которая показывает зависимость мощности котла от суммарной площади комнат отапливаемого здания:

Источник: http://klivent.net/sistemy-otopleniya/parovoe-otoplenie.html

Расчет парового отопления

Цитата

Romina Krecu пишет:

Расчет парового отопления

Источник: http://ohranatruda.ru/ot_forum/forum19/topic6290/

  • Расчет печного отопления
  • Расчет платы за отопление 2013

13 марта 2019 года

Источник: https://sistema-otopleniya.ru/raschety-otoplenija/raschet-parovogo-otoplenija.html

Как сделать паровое отопление в загородном доме?

Паровое отопление: как рассчитать и установить?

Печь с паровым отоплением вырабатывает тепло за счет движения пара по нагревательным элементам. Сначала вода в специально отведенной емкости доводится до кипения, в результате чего она начинает испаряться.

Двигаясь по радиаторам, пар отдает тепло и оседает на стенках труб в виде конденсата. После чего вода обратно стекает в теплообменник или расширительный бак, в зависимости от схемы реализации парового отопления.

Сделать такой способ обогрева частного дома возможно и своими руками, главное, проводить монтаж согласно установленным правилам.

Особенности системы и виды

По принципу действия и циркуляции теплоносителя подразделяются на 2 вида:

1. естественная (замкнутая);

2. принудительная (открытая).

В первом случае для полноценной работы парового отопления теплообменник устанавливается ниже радиаторов, а трубы располагаются под углом в сторону хода пара, чтобы конденсат мог стечь обратно.

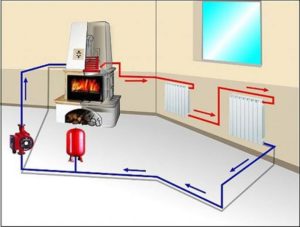

В принудительной системе для движения теплоносителя монтируется насос для перекачивания воды из расширительного бака в котел. Трубы для замкнутой схемы используются большего диаметра, чем для открытой, чтобы пар не соприкасался с остывшим конденсатом.

В любой из этих 2-х типов систем отопления на дровах или другом топливе не появляются воздушные пробки, так как при подаче пара воздух под давлением вытесняется через специальные клапаны.

Ко всему этому схема может быть двух- или однотрубной. Системы с 2-мя трубами обычно применяют для частных домов больших размеров или с несколькими этажами.

Через подводящую трубу сразу ко всем радиаторам от кирпичной печи поступает пар с одинаковой температурой, а с помощью отводящей стекает остывший конденсат обратно к теплообменнику.

Однотрубные системы рекомендуется использовать для частных домов с небольшой площадью (40-80 м2), так как все радиаторы соединены последовательно через 1 трубу. В итоге пока теплоноситель доходит до последнего нагревательного элемента, его температура значительно снижается.

Работать система парового отопления в частном доме может практически на любом топливе:

  • уголь;
  • дрова;
  • бензин, солярка;
  • газ (сжиженный, магистральный).

Обзор преимуществ такого способа обогрева

Проводить монтаж такого способа обогрева разрешено только в частных домах, производственных помещениях, теплицах, тротуарах.

Из-за высокой температуры нагрева поверхности всех элементов системы парового отопления при прикосновении к ним легко получить ожог.

К тому же для обеспечения равномерного движения теплоносителя в ней должно поддерживаться определенное давление (до 6 атм). В случае его превышения может произойти взрыв.

Положительные стороны систем обогрева частного дома с помощью пара:

1. они не подвергаются разморозке в зимнее время, потому что такое паровое отопление не нуждается в постоянном нахождении воды в теплообменнике и трубах;

2. степень теплоотдачи пара намного выше, в итоге прогрев помещения проходит в 3 раза быстрее по сравнению с жидким теплоносителем;

3. для монтажа используются трубы и радиаторы небольших размеров;

4. возможно применение как обычной печи с дровами, так и специальных котлов;

5. практически полностью отсутствуют теплопотери.

К недостаткам относится весьма высокая степень нагрева и издаваемый шум во время работы, особенно когда проводится 1-ый запуск после длительного простоя. Невозможно самому контролировать температурный режим и установить водяной пол.

К тому же трубы из-за влажности подвергаются коррозии. Но некоторые из этих минусов схемы парового отопления частного дома возможно скрыть, так, например, нагревательные элементы скрывают за декоративными панелями из пластика или дерева.

Судя по отзывам специалистов, шум заметно снизится, если поставить на радиаторы антишумовые кронштейны, а котельную с теплообменником устроить в отдельно отведенной комнате. Для обогрева пола можно использовать инфракрасную пленку. Устанавливая паровое отопление дома от печи, не стоит делать ее единственным способом приготовления еды, так как в жаркое время года топить будет невозможно.

Необходимое оборудование

Для системы обогрева паром нельзя использовать пластиковые трубы, так как в местах соединений они могут не выдержать давления и начать пропускать пар. Лучше всего если провести своими руками с помощью медных, благодаря тому, что они являются самыми прочными и надежными.

К тому же способны переносить высокое давление парового отопления. Соединяются между собой высокотемпературной пайкой. Можно сделать всю схему из нержавеющих или оцинкованных труб, они также прочны и закрепляются друг с другом резьбой.

Стальные тоже отлично подойдут, монтируются сваркой, но если производитель не провел специальную обработку металла, то они быстро начнут ржаветь.

Прежде чем выбрать котел для отопления, следует рассчитать требуемую мощность, так, если площадь дома не более 200 м2, то достаточно 25 кВт, для 200-300 м2 – 30 кВт, 600 м2 – 60 кВт.

Для кирпичной печи теплообменник можно сделать своими руками, потребуются металлические трубы, стенки которых имеют толщину не менее 2,5 мм, и сварочный аппарат. Работы по сварке труб необходимо провести правильно, чтобы не было щелей. 1 м2 обеспечит мощность, равную 9 кВт.

После сборки проверяется качество сварки, залив внутрь воду: если будет течь, она сразу же станет заметной.

Список необходимых элементов для схем с паровым отоплением:

  • теплообменник (печь или электрический парогенератор);
  • чугунные или стальные радиаторы (для каждого окна) и кронштейны к ним;
  • подводящие и отводящие трубы;
  • соединители, колена;
  • хомуты;
  • конденсатоотводчики (чтобы пар не проникал в отводящую трубу);
  • вентили для слива и клапаны для выпуска воздуха;
  • манометр;
  • клапан для уменьшения давления;
  • расширительный бачок;
  • насос.

Как правильно собрать своими силами?

Сначала составляется подробный план, учитывающий длину труб, расположение котла и всех нагревательных элементов, в том числе кранов, клапанов, поворотов, бачка и так далее. Особенно внимательно продумывается место для кирпичной печи и дров, так как перенести ее будет крайне сложно. Котел встраивается в кладку и устанавливается на месте топки.

После этого необходимо провести монтаж радиаторов под окнами, сделать подсоединение отводящих и подводящих труб с теплообменником. Если для отопления выбрана схема естественной циркуляции теплоносителя, то нужно предусмотреть их уклон на 3 мм каждый 1 м. На всех радиаторах следует сделать вентиля для отвода воздуха из системы обогрева.

Паровой котел обязательно должен быть снабжен манометром, для проверки уровня давления в трубах.

Также рекомендуется возле каждого радиатора установить запорные краны и в самом начале всей схемы.

В конце системы парового отопления необходимо провести установку бака для стека конденсата, с которого под уклоном выводится труба для вывода воды обратно в теплообменник.

Для этой цели не советуется устанавливать мембранные расширители, так как они могут выдерживать температуру не более 85°С. Если схема отопления принудительная, то в конце отводящей трубы монтируется насос.

Полезные советы

Способ отопления частного дома с помощью кирпичной печи и твердого топлива, как, например, угля и дров, имеет несколько недостатков. В дымоходе будет постоянно скапливаться сажа, поэтому со временем нужно его прочищать, иначе дым пойдет внутрь помещения.

К тому же из-за отсутствия тяги трудно разжечь дрова, особенно если они сырые или уголь плохого качества. Если схема системы естественная, то монтаж кирпичной печи следует провести в низшей точки здания с хорошей вентиляцией, чтобы конденсат мог стекать.

Обязательно стоит ставить клапаны для сброса давления, это поможет избежать опасных ситуаций. Устанавливая электрический парогенератор, нужно учесть, что в случае отключения сети прекратится обогрев помещения, для этого рекомендуется иметь аварийный генератор.

В деревянных домах также можно сделать паровое отопление, но с соблюдением мер пожарной безопасности и защиты бревен от перегрева. Особенно внимательно стоит отнестись к клееному брусу, так как под воздействием значительных перепадов температур клей потеряет свои основные свойства, что может привести к порче древесины.

Стены и потолок в комнате для печи должны быть отделаны только негорючим материалом. Пол для парового котла на твердом топливе лучше сделать из бетонной стяжки.

Источник: http://obogrevguru.ru/kak-sdelat-parovoe-otoplenie-v-zagorodnom-dome.html

Расчет отопления частного дома

Паровое отопление: как рассчитать и установить?

23099 просмотров

Обустройство жилья отопительной системой – главная составляющая создания в доме комфортных температурных условий проживания в нем. В обвязку теплового контура входят много элементов, поэтому важно уделить внимание каждому из них.

Не менее важно грамотно выполнить расчет отопления частного дома, от которого во многом зависит эффективность работы теплового блока, равно как и его экономичность.

А как рассчитать систему отопления по всем правилам, вы узнаете из этой статьи.

Из чего складывается нагревательный узел?

Многие из нас привыкли считать, что в отопительную систему входят только нагревательный котел и теплообменники, которые связаны между собой посредством трубопровода. Однако, в обвязку входят еще и другие элементы:

  • насосная установка;
  • приборы для управления и контроля работы установки;
  • теплоноситель;
  • расширительный бак (при необходимости).

Чтобы правильно выполнить расчёт отопления дома, следует, в первую очередь, определиться с производительность нагревательного котла. Кроме этого, нужно рассчитать количество батарей отопления в частном доме в отдельно взятой комнате

Подбор нагревательного элемента

Котлы условно делятся на несколько групп в зависимости от типа используемого топлива:

  • электрический;
  • жидкотопливный;
  • газовый;
  • твердотопливный;
  • комбинированный.

Выбор нагревателя напрямую зависит от доступности и дешевизны топливных ресурсов.

Среди всех предложенных моделей, наибольшей популярностью обладают аппараты, функционирующие на газе. Именно этот вид топлива является сравнительно выгодным и доступным.

Кроме этого, оборудование подобного плана не требует особых знаний и навыков для его обслуживания, а КПД таких узлов довольно высокий, чем не могут похвастаться другие идентичные по функциональности агрегаты.

Но вместе с тем газовые котлы уместны лишь в том случае, если ваш дом подключен к центрованной газовой магистрали.

Определение мощности котла

Перед тем, как рассчитать отопление, нужно определить пропускную способность нагревателя, поскольку именно от этого показателя зависит эффективность функционирования тепловой установки.

Так, сверхмощный агрегат будет потреблять много топливных ресурсов, тогда как маломощный аппарат не сможет в полной мере обеспечить качественного обогрева помещения.

Именно по этой причине расчёт системы отопления – это важный и ответственный процесс.

Можно не вдаваться в сложные формулы вычисления производительности котла, а попросту воспользоваться предложенной ниже таблицей. В ней указана площадь обогреваемого сооружения и мощность нагревателя, который сможет создать в нем полноценные температурные условия для проживания.

Общая площадь жилья, нуждающегося в обогреве, м2Необходимая производительность нагревательного элемента, кВт
60-200Не выше 25
200-30025-35
300-60035-60
600-120060-100

С этой статьей читают: Как рассчитать мощность котла

Расчет количества и объема теплообменников

Современные радиаторы изготавливаются из трех видов металла: чугун, алюминий и биметаллический сплав.

Первые два варианта имеют равновеликий показатель теплоотдачи, но вместе с тем, прогретые чугунные батареи остывают медленнее теплообменников, изготовленных из алюминия.

Биметаллические радиаторы имеют высокую теплоотдачу, и сравнительно медленно остывают. Поэтому в последнее время люди все чаще отдают свое предпочтение именно таким видам обогревательных приборов.

От чего зависит количество радиаторов

Существует перечень нюансов, которые должны учитываться при расчете количества радиаторов отопления в частном доме:

  • температурные условия в угловой комнате ниже, чем в остальных других, поскольку у нее две стены контактируют с улицей;
  • при высоте потолков более чем 3 метра, для расчета мощности теплоносителя нужно брать не площадь помещения, а его объем;
  • теплоизоляция стеновых перекрытий и напольной поверхности позволит сохранить до 35% теплоэнергии;
  • чем ниже температура воздуха на улице в холодное время года, тем больше радиаторов должно быть в сооружении и, соответственно, чем ниже она – тем меньше по количеству теплообменников можно размещать в здании;
  • современное остекление металопластиковыми окнами позволит сократить теплопотери на 15%;
  • одноконтурные обвязки выполняются посредством радиаторов, размер которых не превышает 10 секций;
  • при перемещении теплоносителя сверху вниз по магистрали, удается увеличить его производительность на 20%.

Формула и пример расчета

Согласно данным СНиП, для обогрева 1 квадрата необходимо затратить 100 Вт тепла, соответственно, чтобы отопить помещение площадью 20 кв.м нужно затратить 2000 Вт. Для расчета радиаторов отопления по площади понадобится только калькулятор. Итак, один биметаллический теплообменник с 8-ю секциями выдает примерно 120 Вт. По конечному счету у нас получается:  2000 / 120 = 17 секций.

Расчёт радиаторов отопления частного дома выглядит несколько иначе. Поскольку в этом случае мы самостоятельно регулируем температуру теплоносителя, принято считать, что одна батарея способна выдавать до 150 Вт.  Пересчитаем нашу задачу: 2000 / 150 = 13,3.

Округляем в большую сторону и получаем 14 секций. Такое количество теплообменников нам понадобится, чтобы выполнить обвязку теплового контура в помещении площадью 20 кв.м.

Что же касается непосредственно размещения радиаторов, то их рекомендуется располагать непосредственно по разным стенам помещения.

Специалисты рекомендуют размещать большую часть батарей под подоконником, что позволит исключить проникновение холодного воздух через окна.

Трубопроводная отопительная система

Монтаж теплового контура осуществляется с применением труб, сделанных из таких материалов:

  • полипропилен;
  • металлопластик;
  • медь;
  • сталь;
  • нержавейка.

Каждый из этих вариантов обладает своими преимуществами и недостатками. Наиболее предпочтительный вариант для обвязки отопительной системы является трубопровод, выполненный из металлопластика. Его стоимость сравнительно невысокая, а срок эксплуатации (при условии правильного монтажа) колеблется в рамках от 45 до 60 лет.

Монтаж отопительных приборов

Установка подобного оборудования выполняется согласно требованиям СНиП. Хотелось бы выделить наиболее важные моменты, которые необходимо в обязательном порядке учитывать при монтаже нагревательной техники:

  1. Величина зазора между нижней частью прибора и напольной поверхность должна составлять как минимум 6 см. Это не только обеспечит возможность уборки под оборудованием, но и предотвратить вероятность проникновения тепловой энергии в напольную поверхность.
  2. Величина зазора между верхней точкой нагревателя и подоконником не должна быть меньше 5 см. Благодаря этому вы сможете беспрепятственно демонтировать теплообменник, не задевая подоконник.
  3. При использовании радиаторов с ребрами, крайне важно следить за тем, чтобы они располагались исключительно в вертикальном положении.
  4. Центральная точка обогревательного прибора должна совпадать с центром оконной рамы. В этомслучае батарея будет выступать в качестве тепловой завесы, препятствуя проникновению холодных воздушных масс через стеклопакеты в помещение.

Обвязка будет эффективнее работать, если установить все радиаторы на одинаковом уровне.

Придерживаясь вышеуказанных рекомендаций, вы сможете реализовать в своем доме качественный обогрев.

ВИДЕО: Котлы отопления — какой котел выбрать

Источник: http://www.PortalTepla.ru/montagh-otopleniya/kak-rasschitat-otoplenie-v-chastnom-dome/

Паровое отопление | Расчет основных параметров

Паровое отопление: как рассчитать и установить?

Паровое отопление – эффективный и надежный вариант обогрева помещений. По уровню теплоемкости водяной пар многократно превосходит обыкновенную воду.

При конденсации водяного пара высвобождается 2300 (кДж/кг) тепловой энергии. Вода же, остывая на 50 ⁰С, передает всего лишь 100 (кДж/кг).

Поговорим о том, как воплотить в жизнь паровое отопление своими руками.

Почему паровое отопление не находит сегодня широкого применения

Нужно сразу сказать, что паровое отопление запрещено использовать в многоэтажных жилых домах, а также в местах большого скопления людей. Все дело в повышенном уровне опасности подобных систем.

Если в водяном отоплении по трубам течет теплоноситель с максимальной температурой до 70-90 ⁰С, то по коммуникациям парового отопления подается рабочая среда в 130-200 ⁰С. Любой порыв трубы парового отопления потенциально опасен, так как горячий пар может нанести здоровью человека большой вред, вплоть до летального исхода.

Системы парового отопления допустимы к эксплуатации на территории производств, а также жилищных объектов из частного сектора. Если говорить за бытовую систему парового обогрева, владелец объекта устанавливает отопление на свой собственный страх и риск.

Какие преимущества у парового отопления

Пар имеет более высокий энергетический потенциал, чем классический теплоноситель в виде воды или антифриза. Специалисты утверждают, что при помощи пара объект прогревается в 3 раза быстрее по сравнению с нагревом от водяного отопления.

Паровое отопление отличается крайне высокой эффективностью. Рабочая температура радиаторов находится на отметке не менее 130 ⁰С. Поэтому обогрев паром легко и быстро доводит температуру атмосферы в обслуживаемых апартаментах до предельно допустимых значений.

Расчет и монтаж парового отопления

Установка парового отопления начинается, конечно же, с расчета нагрузок на инженерную систему. Котел должен обеспечивать необходимый уровень тепловой мощности, а коммуникации паропровода должны гарантированно выдерживать весь диапазон рабочих температур и давлений.

1. Мощность котла. К мощности парового котельного оборудования предъявляются аналогичные требования, как и к мощности традиционного водяного котла. На 10 метров квадратных обслуживаемой площади необходимо 1,1 (кВт) тепловой мощности, при условии, что высота потолков не превышает 3 (м).

Стоит обратить внимание, что паровые котлы значительно отличаются от классической водогрейной техники. Паровое оборудование имеет более высокий уровень производительности, чем традиционная водяная техника, так как жидкость в паровом котле не просто разогревается, а превращается в пар.

Паровой котел стоит дороже аналогичного по мощности водяного нагревательного оборудования. К этому можно добавить, что паровая техника требует к себе и более высокого внимания со стороны сервисного обслуживания. В целом, содержание парового котла может обходиться в 2 раза дороже, чем содержание нагревателя с водяной рубашкой.

2. Трубы. В роли проката целесообразней всего использовать бесшовные трубы с толщиной стенки не менее 2,5 (мм). Предпочтение следует отдавать исключительно металлическому прокату. Пластик физически не сможет работать с разогретой до 130-200 ⁰С рабочей средой.
Для паропровода используют следующие виды труб:

  1. Из углеродистой стали
  2. Легированные (нержавеющая сталь)
  3. Оцинкованные
  4. Медные

Наиболее подходящими для пара считаются трубы на основе медного проката. Разумеется, медные коммуникации и наиболее дорого стоят. Трубы же на основе нержавеющей стали, как и медный прокат, стоят достаточно дорого.

Легированный металл практически не подвержен коррозии. Оцинкованные трубы не такие долговечные как легированные или медные. Но стоит прокат из оцинкованного металла намного меньше.

Обыкновенные же трубы из углеродистой стали принадлежат к нижнему стоимостному диапазону.

3. Метод циркуляции теплоносителя – паровое отопление может быть представлено несколькими системами обогрева:

Системы разомкнутого типа имеют в своем составе емкость для сбора конденсата и насос для закачки жидкости в котел. Контур разомкнутого типа может предполагать использование радиаторов различной формы. При создании подобных систем обогрева к монтажному месту котла не предъявляется каких-то специальных требований.

При замкнутом же контуре отопления циркуляция теплоносителя происходит полностью самотеком Да, такие системы отопления более автономны, но к коммуникациям замкнутого контура предъявляются особые требования, которые касаются как расположения труб, так и монтажа котельной техники.

Нужно заметить, что далеко не все паровые котлы способны работать с замкнутым контуром отопления.

4. Разводка труб – коммуникации могут монтироваться следующими способами:

  1. Верхняя разводка
  2. Промежуточная разводка
  3. Нижняя разводка

Наиболее часто паропровод монтируется с верхним расположением коммуникаций. То есть сам паропровод монтируется под потолком, а уже от него спускаются трубы к радиаторам и конденсатопроводу. При промежуточной разводке паропровод проходит на уровне подоконника.
Нижняя разводка труб используется только в отдельно взятых случаях, когда того требует инженер-разработчик парового отопления.

Вывод

Паровое отопление целесообразно монтировать только для обогрева небольших и средних по площади объектов. С увеличением площади заметно снижается равномерность прогрева апартаментов.

Системы парового отопления принято считать устаревшими.

Установка парового отопления может быть оправдана в одном случае, когда объект имеет источник пара, который при обычных условиях просто улетучивается в атмосферу.

Источник: https://otopleniesam.ru/alternativnoe-otoplenie/kak-sdelat-parovoe-otoplenie-svoimi-rukami.html

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
