Выбор и установка расширительного бака для отопления открытого типа

Планирование системы отопления – это не только радиаторы и котел, но и другие элементы, входящие в общую схему отопления и обеспечивающие безотказную работу и полноценную функциональность.

Выбор расширительного бака системы отопления является немаловажной частью такого планирования.

Именно расширительный бак обеспечивает компенсацию температурных расширений и обеспечивает нормальную работоспособность всего оборудования.

При выборе расширительного бака необходимо сразу определиться с типом системы, принципом циркуляции теплоносителя, общим объемом воды. В некоторых случаях потребуется монтаж дополнительного оснащения, например, циркуляционного насоса.

Расширительный бак для отопления для чего он нужен и как работает

Что такое бачок отопительный, как выбрать расширительный бак для системы отопления? Такое оборудование выполняет компенсацию температурных расширений жидкости при ее нагреве или остывании.

Ведь увеличение объема теплоносителя в системе отопления происходит при каждом ее запуске, то есть нормальное функционирование отопления полностью зависит от правильно выбранного расширительного бака.

При запуске системы нагретая вода увеличивается в объеме, ее излишек поступает в полость бака, предохраняя трубы от разрыва.

При остывании «лишняя» вода возвращается в систему и поступает далее к котлу для нагрева, после этого цикл повторяется.

В каких еще случаях расширительный бак необходим? Именно такое оборудование обеспечивает защиту системы от воздушных пузырей, которые могут остановить циркуляцию теплоносителя.

Разновидности и особенности расширительного бака

Конструкция расширительных бачков предполагает разделение оборудования на три вида:

  1. Открытые бачки. Такое оборудование применяется для систем с естественной циркуляцией, это открытые емкости, которые соединяются с общей системой при помощи соединителя в дне бака. Монтируются они в самой высокой точке отопительной системы, обычно на чердаке.
  2. Закрытые баки. Это оборудование предназначены для отопительных систем с принудительной циркуляцией без подпитки. Устройство расширительных бачков осуществляется в специально оборудованной котельной, дополнительной защиты от промерзания или обслуживания не требуется.
  3. Мембранные расширительные бачки. Современный тип оборудования, работающий в автоматическом режиме. Принцип функционирования схож с закрытыми системами, но подобное оборудование имеет эластичную мембрану, что делает бак более надежным и удобным в использовании.

Открытая и закрытая системы отопления

Открытые баки используются для отопительных систем, где теплоноситель циркулирует самотеком. Емкость обычно имеет цилиндрическую или прямоугольную форму с открытым верхом, соединение с системой отопления осуществляется через выход на дне.

Подобные баки имеют следующие преимущества:

  • система полностью энергонезависимая;
  • конструкция бака предельно простая.

Недостатков использования открытых баков намного больше:

  • необходимо регулярное обслуживание;
  • теплопотери в системе довольно высокие;
  • внутренние стенки бака подвержены коррозии;
  • при монтаже требуется дополнительная прокладка труб;
  • монтаж осуществляется на чердаке, что требует дополнительного усиления перекрытий из-за большого веса бака.

Пример расширительного бака открытого типа из нержавейки

Закрытые баки могут использоваться для любой отопительной системы, но обычно они востребованы для принудительного отопления. Бак закрытый, то есть контакт теплоносителя и окружающего воздуха исключен. Кроме того, герметичные бачки могут быть оснащены автоматическими или ручными клапанами, манометрами для замера давления в системе.

Преимуществ подобного оборудования множество:

  • бак можно монтировать в котельной, он не требует защиты от промерзания;
  • уровень давления в системе может быть довольно высокий;
  • бак более защищен от коррозии, его эксплуатационные сроки большие;
  • теплоноситель не испаряется;
  • отсутствуют теплопотери;
  • уход за системой более простой, нет необходимости следить за давлением, уровнем воды.

Расширительный бак закрытого типа WESTER

Закрытый мембранный бак

Для мембранной системы используется герметичный бак, функционирование которого схоже с обычным закрытым.

Принцип работы очень простой – при нагреве теплоноситель расширяется, «лишняя» вода поступает в одно отделение бака, оказывая давление на эластичную мембрану.

При остывании давление снижается, воздух из второй емкости выталкивает прохладную воду назад в систему, то есть происходит ее циркуляция.

Мембрана может быть съемной или несъемной, она не соприкасается с внутренними стенками устройства. Если мембрана повреждена, ее необходимо заменить, так как бак перестает функционировать.

Среди преимуществ использования такого оборудования необходимо отметить:

  • компактные размеры бака;
  • теплоноситель не испаряется;
  • теплопотери системы минимальные;
  • система защищена от коррозии;
  • есть возможность работы с высоким давлением без опасения повреждения системы.

Мембранный расширительный бак

Особенности выбора расширительного бака для системы отопления, несколько нюансов

Выбирая расширительный бачок, необходимо обратить внимание на такие критерии:

  • место установки;
  • тип отопительной системы (с естественной и принудительной циркуляцией);
  • рабочие параметры системы, включая давление (необходимо выполнить расчеты давления для бака, теплоносителя, теплообменника);
  • объем расширительного бачка (не может быть меньше, чем 10% от общего объема воды в системе);
  • необходимость автоматизированного управления;
  • особенности работы бака (автономное энергонезависимое, с принудительной циркуляцией и подключением к электрической сети)

Одним из критериев выбора оборудования является расчет воды и ее давления. При таких расчетах системы отопления учитываются:

  • объем воды в котельном агрегате (он указан в паспорте к котлу);
  • объем воды для радиаторов (необходимо рассчитать отдельно для каждого радиатора и суммировать полученные значения);
  • объем теплоносителя в трубах системы (рассчитывается для всех контурах при помощи формулы Vобщ = π × D2 × L/4, где D является диаметром трубы, L – это длина трубы).

Таким расчетом вычисляется, какой объем должен быть у бака. Обычно при проектировании закладывается, что объем расширительного бачка не может быть меньше 10-15%. Такого значения будет достаточно для вывода воздуха из отопительного контура и защиты оборудования от разрывов или протечек при температурном расширении.

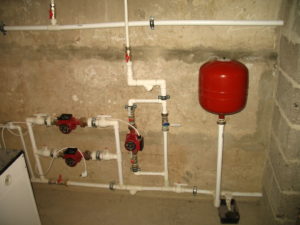

Установка мембранного расширительного бака: тонкости работ

Для монтажа расширительных емкостей необходимо использовать следующий алгоритм действий:

  • выбирается сам бак и его объем (для принудительных систем необходима модель мембранного типа);
  • далее выполняется крепление устройства (место установки бачка должно быть ровным, требуется надежная фиксация, для открытых емкостей дополнительно прокладываются соединительные трубы);
  • далее выполняется врезка в обратный трубопровод, для чего можно использовать пластиковые или стальные трубы соответствующего диаметра (он должен соответствовать диаметру камеры расширительного бака);
  • после подключения труб и установки крана-американки, необходимо проверить давление и условия работы расширительного бака отопления (емкость заполняется водой, лишний воздух сам выходит из газовой камеры через специальный клапан);
  • при необходимости можно установить аварийный слив, который будет находиться после крана-американки (для этого ставится тройник с ответвлением для установки полудюймового крана для слива излишки воды).

На этом установка расширительного бака для отопления завершена, можно приступать к настройке системы и ее запуску.

Чтобы правильно определить рабочее давление, необходимо не только предварительно рассчитать объем бака, но и определить такие параметры, как показатели давления в общей системе, воздушной камере бака, для подпитки оборудования (при необходимости) и уровень максимально возможного давления.

Несколько важных замечаний

Для того, чтобы система и расширительный бачок нормально функционировали, необходимо учитывать такие моменты, как настройка, обслуживание и расчеты давления, объема теплоносителя.

Настройка бака для работы в системе отопления, учет перепадов и уровня давления

Как после монтажа запустить бачок? Необходимо правильно рассчитать уровень давления в сети, учитывая следующие показатели:

  • Pст – это статическое давление, которое будет равно высоте столба воды, обусловленное высотой общей системы отопления от точки установки бака до верхнего элемента;
  • P0 – это давление воздуха в газовой (воздушной) камере бака;
  • Pнач – это начальное давление для подпитки оборудования;
  • Pрасш – настройки для давления, создаваемого в системе;
  • Pкон – уровень давления, которое создается в результате дополнительной подпитки;
  • Pкл – уровень давления для предохранительного клапана (для частных домов такое давление может составлять 3 бара);
  • Pмакс – уровень максимального рабочего давления, на которое рассчитан теплообменник котла (именно он самый чувствительный к этому параметру элемент всей отопительной сети).

Пример расчета

Особенности расчета системы включают в себя такие шаги:

  1. Сначала надо определить давление: Pст = 4 / 10 = 0,4 бар.
  2. Далее в камеру накачивается воздух, давление которого определяется по формуле P0 = Pст+ 0,2 бар, или P0 = 0,4 + 0,2 = 0,6 бар.
  3. Для одноэтажного дома значение Р0 можно принимать равным «1», так как расчетное значение 0,6 бар.
  4. Затем бак подключается к системе, в его полости создается начальное давление Р нач., рассчитываемое при помощи формулы: Pнач> или = P0 + 0,3 бара или Pнач = 1 + 0,3 = 1,3 бар.
  5. Далее включается отопительный котел до температуры в 80 градусов, из системы полностью удаляется весь воздух, теплоноситель, поступая в бак, создает определенное давление. Для расчета необходимого конечного давления в системе надо воспользоваться формулой Pкон

Источник: https://montagtrub.ru/vyibor-rasshiritelnogo-baka-sistemyi-otopleniya-raschetyi-ustanovka/

Расширительный бак для систем отопления. Выбираем правильно

Выбор и установка расширительного бака для отопления открытого типа

В связи с постоянным удорожанием энергоносителей многие хозяева частных домов и коттеджей усовершенствуют свою систему отопления, внедряя новое, более экономичное оборудование.

Одним из элементов такого оборудования является расширительный бак для систем отопления.

В этой статье мы попытаемся как можно подробнее и доступнее рассказать о них – зачем, для чего и почём, избегая излишних технических терминов.

Для чего нужен расширительный бак?

Как мы знаем, вода имеет свойство расширятся во время нагрева. Да как  и в целом любая другая жидкость. Теплоноситель в системе отопления не является исключением. При расширении жидкости ее избыток нужно куда-то девать. Для этих целей в отоплении и придумали расширительные баки.

Прежде всего, вспомним основной закон физики: при нагревании тела увеличиваются, а при остывании уменьшаются. Циркулирующий теплоноситель (вода) в системе при нагревании увеличивается в объёме в среднем на 3-5%.

Для профилактики аварий и поддержании работоспособности отопительного оборудования нужна ёмкость, которая и будет сглаживать разность температуры и, как следствие – давление и объём воды. То есть, при нагреве бак заберёт на себя излишек жидкости, а при охлаждении – спустит её обратно в систему.

Таким образом, давление в котле остаётся в пределах допустимых норм. В противном случае, срабатывает автоматика защиты и система встаёт. Что может быть небезопасно при сильных морозах.

Виды расширительных баков

Расширительный бак для систем отопления бывает двух типов: открытый и закрытый – по типу системы отопления в том или ином помещении.

Расширительные баки открытого типа

Такие баки применяются в системах, где не предусмотрена принудительная циркуляция теплоносителя, то есть, нет насоса и вода течёт самотёком под действием естественных законов. ОБЯЗАТЕЛЬНО их монтируют в самой высокой точке дома, как правило, это чердак.

Плюсы – относительная простота в изготовлении и использовании, лёгкий монтаж.

Минусы – контакт теплоносителя с воздухом, в результате чего увеличивается скорость коррозии труб, необходимость постоянного контроля уровня жидкости, исключение замерзания – последнее чревато трудноустраняемыми разрывами; большие размеры и необходимость утепления

На сегодняшний день такие баки используются всё реже

Расширительные баки закрытого типа

Устройство расширительного бака закрытого типа

Применяются в системах, где предусмотрена принудительная циркуляция, т.е. установлен специальный насос, рассчитанный на повышенные температуры, который и «гоняет» воду по системе.

Расширительный бак для систем отопления закрытого типа ещё называют мембранным. Основная его особенность от бака открытого типа – наличие специальной прокладки. Он состоит из ёмкости, которая разделена резиновой мембраной.

В одну часть бака при нагревании поступает вода, в другой находится инертный газ или воздух, между ними резиновая прокладка-мембрана.

При заполнении жидкостью выше определённого уровня, клапан стравливает лишний воздух во избежание разрыва.

Плюсы — быстрый и простой монтаж практически в любом месте, не требуется утепления, небольшие размеры, исключен контакт воздуха с водой, что замедляет процесс окисления труб.

Минусы – цена, необходимость вызова специалиста для монтажа и первичной настройки

Выбор расширительного бака

Условно процесс выбора того или иного расширительного бака для систем отопления можно разделить на части: определение нужной эластичности мембраны, объём и полезный объём рабочей ёмкости, наполнитель – газ или воздух. От этих трёх факторов будет зависеть модель и цена конечного продукта.

1. Эластичность мембраны. Где будет использоваться бак: в загородном доме, куда приезжают время от времени и надо быстро прогреть помещение или где живут постоянно и температурные колебания незначительны.

2. Объём и полезный объём. Тут надо остановиться подробнее. Для окончательного определения выбора ёмкости бака, который рассчитывается по формуле, вам надо знать исходные данные для расчета

С – объём и тип теплоносителя: вода или «химия» (антифриз), который находится в системе: трубы + котёл + все элементы, содержащие теплоноситель

Е – коэффициент теплового расширения теплоносителя. Приводится в специальных таблицах, с поправкой на максимальную температуру.

Рmin – это начальное давление в расширительной емкости, единица измерения — атмосферы. Значение не должно быть меньшим, чем гидростатическое давление всей системы отопления в месте расположения расширительного бака.

Pmax – это максимально допустимое значение давления, (тоже в атмосферах). Обычно совпадает с давлением настройки предохранительного клапана + вносятся поправки на перепад высот в месте монтажа мембранного бака.

Кзап – это коэффициент заполнения расширительного бака. Измеряется в процентном соотношении максимума объема всей жидкости от полного объема бака.

V = E x C /( 1 – Рmin / Pmax) / Кзап

3. Наполнитель. Газ или воздух. Первый дороже и предохраняет от окисления лучше. Второй дешевле, зато можно подкачивать насосом.

Как показывает практика, первичную настройку и пробный пуск системы отопления с расширительным баком лучше доверить квалифицированному специалисту, который сделает всё в соответствии с паспортами оборудования и объяснит конечному пользователю основные эксплуатационные характеристики и другие особенности пользования.

Расчет расширительного бака

Самый простой вариант расчета — это определить, сколько в вашей системе отопления находится теплоносителя и расширительный бак рассчитать, как 10%-15% от объема всей системы отопления.

Как работает расширительный бак

Например, в одном метре трубы теплого пола 110 грамм теплоносителя. Если Вы смонтируете 1000 метров теплого пола, то в Вашей системе будет примерно 70 литров воды. Соответственно бак нужен минимум 7 литров, но желательно 10-15 литров.

К чему приведет неправильно подобранный расширительный бак?

Если при нагреве теплоносителя в отоплении объема расширительного бака не хватит, то избыток теплоносителя будет сливаться через специальный аварийный клапан. После того, как система снова остынет, возникнет недостаток теплоносителя. Плюс ко всему упадет давление в системе отопления.

Котлы и другое оборудование имеют нижний порог по давлению, преодолев который, отопление попросту не запустится. Исправить эту ситуацию поможет обычный долив теплоносителя.

Если такая ситуация будет возникать постоянно, то повышается риск выхода из строя оборудования. Поэтому лучше подбирать расширительный бак правильно.

Давление в расширительном баке

Давление в расширительном баке обычно чуть меньше, чем в системе отопления. Если в системе давление 1,5 бара, то в баке давление уже 1,2 бара. Давление в баке можно замерить обычным манометром. Для этого есть отверстие с ниппелем. Через ниппель так же стравливается лишнее давление.

Увеличить давление можно так же через этот ниппель, воспользовавшись обычным автомобильным насосом.

Подробное видео по подбору расширительного бака

Источник: https://eurosantehnik.ru/rasshiritelnyj-bak-dlya-sistem-otopleniya-vidy-rekomendacii-po-vyboru.html

Расширительный бак для системы отопления

Выбор и установка расширительного бака для отопления открытого типа

Расширительный бак – обязательный компонент любой схемы отопления. Расширительный бак компенсирует тепловое расширение теплоносителя.

Нужно качественно подсчитать объем расширительного бака отопления, в другом случае он не будет выполнять свою функцию.

Неверный подбор объема расширительного бака для системы отопления приведет к повреждению приборов отопления, теплогенератора и коммуникаций. В случае открытой конфигурации схемы неверный расчет может повлечь разлив теплоносителя.

Алгоритм действия расширительного бака

Схема расширительного бака

Расширительные баки применяются для устранения теплового расширения, принятия избытка теплоносителя, поддержания стабильного гидравлического давления в оборудовании. В закрытых схемах отопления устанавливаются герметичные баки с резиновой мембраной, для открытой – полые сосуды, соединенные с окружающей средой.

В системах отопления открытого типа лишний объем нагретой воды вытесняется в открытое пространство расширителя. В случае переполнения организуется перелив из расширителя в канализацию.

Открытый сосуд устанавливается на верхней точке системы и одновременно выполняет функцию отвода воздушных пробок из системы отопления. Размер расширительного бака для отопления по открытой схеме при организации перелива теплоносителя выбирается произвольно, но не менее 5% от общего объема теплоносителя.

В схемах с естественной циркуляцией (при отсутствии водопровода) бак используется для залива воды (теплоносителя).

Мембранный экспанзомат – герметичный сосуд, разделенный мембранной перегородкой на две камеры. К одной камере подключается отвод от системы отопления, в другую при производстве через специальный клапан закачивается воздух с давлением от 0,4 – 1,6 атмосфер.

Объем бака зависит от общей вместимости оборудования по теплоносителю.  Теплоноситель (вода), разогреваясь, расширяется и образовавшийся лишний объем его выдавливается в водяную камеру экспанзомата, создавая давление на мембранную перегородку.

Мембрана выгибается в направлении воздушной камеры, усилие теплоносителя компенсируется давлением воздуха (воздух при этом сжимается). По этому принципу происходит компенсация давления в системе отопления.

Гибкость мембраны и давление воздуха бачка расширительного бака для отопления закрытого типа поддерживает постоянную величину давления в системе.

Способы расчета расширительного бака для отопления

Расширительные баки для системы отопления

Как рассчитать объем расширительного бака? Существует способ общего подбора – объем мембранного сосуда подбирают из расчета 10% от общего внутреннего объема всего отопительного комплекса.

Чаще используют точный расчет по формулам. Его под силу провести любому человеку с помощью калькулятора. Объем расширительного бака для отопления рассчитывается по формуле:

А = ВхС/К, где В – объем теплоносителя; С – показатель теплового расширения теплоносителя; К – показатель эффективности мембранного бака.

Расчет объема теплоносителя производят тремя методами:

  • Геометрический – по внутреннему объему отопительных приборов, котла и трубопроводов;
  • При заполнении системы – по прибору учета или сложением при ручном заполнении;
  • Обобщенный метод – на 1 кВт тепловой мощности котла принимается 15 литров в объеме системы.

Обобщенный метод имеет уточненную модификацию в зависимости от типа приборов отопления. При использовании радиаторов количество воды в них составляет в среднем 11 литров, в конвекторах – 7 литров, в контуре теплого пола – до 18 литров.

Объем теплообменника указан в паспорте оборудования, количество воды в трубопроводах можно определить, посчитав их протяженность и внутренний объем.

Эти показатели суммируются (котел, трубы, приборы) – результат составляет общий объем комплекса отопления.

После расчета объема системы производится по следующей формуле:

К = (ДМ – ДБ)/(ДМ+1), где ДБ – максимальное давление теплоносителя, обычно принимается равным давлению срабатывания предохранительного клана на группе безопасности (3 атм.); ДБ – установленное давление воздуха в воздушной камере расширительного бака.

Показатель теплового расширения воды составляет 4% при нагреве до 95 градусов Цельсия. В случае наличия в составе теплоносителя незамерзающих фракций показатель увеличивается в зависимости от процентного содержания добавок. При 10% добавки в общем объеме показатель воды 4% умножают на поправочный коэффициент 1.1, при 30% – на 1.3 и так далее.

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла.

При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата.

Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину.

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений.

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% – это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Источник: http://pechiexpert.ru/rasshiritelnyj-bak-dlya-sistemy-otopleniya/

Как подобрать расширительный бак для системы отопления

Выбор и установка расширительного бака для отопления открытого типа

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы.

Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях.

Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

  • открытого типа;
  • закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы.

К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу.

Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

  • служит для компенсации расширения теплоносителя;
  • производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

  • бачок, установленный на чердаке, требует хорошего утепления;
  • в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
  • теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
  • дополнительный расход материалов и сложности при монтаже.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас.

Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли.

Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения.

Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар.

На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

  • количество теплоносителя в котловом баке – по паспорту;
  • объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
  • вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Источник: https://cotlix.com/kak-podobrat-rasshiritelnyj-bak-dlya-sistemy-otopleniya

Подбор расширительного бака для отопительной системы

Выбор и установка расширительного бака для отопления открытого типа

Выбор расширительного бака для отопления – важный этап в создании автономной системы отопления. Данное устройство должно соответствовать параметрам системы, в противном случае ее нормальная эксплуатация будет невозможна.

Как выбрать расширительный бак для отопления

Расширительный бак – это специальная емкость, благодаря которой появляется возможность компенсировать температурное расширение жидкости, циркулирующей в системе отопления. При нагревании воды ее объем возрастает, динамика увеличения объема составляет порядка 0,3% на каждые 10°С.

Жидкость характеризуется низким коэффициентом сжимаемости, поэтому избыточному объему будет некуда деться в полностью герметичной системе без специального резервуара, что приведет к аварии – из-за повышенного давления могут протечь соединения или лопнуть трубы.

Также нельзя заменить расширительный бак клапаном для сброса «лишнего» разогретого теплоносителя, поскольку при охлаждении жидкость в трубопроводе сожмется, образуя вакуум – это приведет к разгерметизации системы и попаданию туда воздуха – в результате отопление не будет функционировать.

Разновидности расширительных баков

Выполняя подбор расширительного бака, в первую очередь следует ориентироваться на тип отопительной системы – она бывает открытой и закрытой.

1. Баки открытого типа

Данный вид устройств рассчитан на эксплуатацию в составе системы отопления, в которой теплоноситель перемещается по трубам самотеком, в результате естественной конвекции.

Конструкция расширительного бака в этом случае предельно проста – он представляет собой обычную емкость цилиндрической или прямоугольной формы. Резервуар должен быть смонтирован в верхней точке трубопровода системы.

Он не только компенсирует тепловое расширение теплоносителя, но и обеспечивает отвод воздуха из системы.

Бачок открытого типа

Так как из открытого бака жидкость испаряется, необходимо регулярно проводить визуальный контроль уровня и подливать воду. Для чего требуется смонтировать соответствующее ответвление водопровода с краном либо носить ведра с водой на чердак дома, где обычно устанавливается бак.

Чтобы снизить теплопотери, рекомендуется обеспечить термоизоляцию такого расширительного бака. Емкость изготавливается из листового металла, верхняя часть снабжается крышкой, чтобы вода меньше испарялась и остывала. Для контроля максимального уровня жидкости бак оснащается трубой перелива, которую выводят в канализацию или на улицу.

Недостатком конструкции является:

  • необходимость регулярного обслуживания;
  • повышенные тепловые потери;
  • быстрая коррозия внутренних стенок резервуара;
  • необходимость прокладки дополнительных труб.

Преимущества:

  • возможность создать полностью энергонезависимую отопительную систему;
  • простая конструкция – бак можно изготовить и смонтировать самостоятельно.

Сегодня расширительные баки открытого типа применяются все реже из-за низкой эффективности самотечной отопительной системы.

2. Баки закрытого типа

Такое устройство может подбираться к отопительной системе любого типа – с естественной и принудительной циркуляцией. Применение замкнутых емкостей дало возможность исключить контакт теплоносителя с воздухом – это снизило коррозионную опасность для элементов отопительной системы, выполненных из стали и продлило срок их службы.

Закрытые расширительные баки с различными мембранами

К преимуществам герметичных расширительных баков также можно отнести:

  • отсутствие испарения теплоносителя (нет необходимости следить за уровнем воды, подливать ее в систему, монтировать отвод перелива);
  • отопительная система может функционировать при более высоком давлении;
  • так как бак преимущественно монтируется в котельной, его не требуется защищать от перемерзания, он стабильно функционирует весь отопительный сезон.

Герметичный закрытый бак должен быть оснащен ручным либо автоматическим клапаном для отвода воздуха. Если клапан ручной, необходимо визуально контролировать наполнение системы теплоносителем. При наличии автоматического клапана контроль осуществляет манометр, который измеряет давление в системе.

3. Баки мембранного типа

Современный усовершенствованный вариант закрытого герметичного бака функционирует в автоматическом режиме. Ключевой деталью устройства является внутренняя мембрана, выполненная из эластичного полимерного водонепроницаемого материала, устойчивого к высоким температурам.

Мембрана позволяет разделить полость резервуара на водяную и воздушную камеры, благодаря чему теплоноситель не контактирует с металлическими стенками емкости и с воздухом. Это снижает риск проникновения кислорода в жидкость и предохраняет систему от коррозии, сам бачок также защищен от разрушительного воздействия влаги.

Мембранный расширительный бак

При расширении теплоносителя мембрана деформируется и заставляет воздух в камере бака сжаться. При остывании жидкости воздух выталкивает ее обратно в трубопровод.

Такой принцип действия позволил примерно в 4 раза уменьшить размеры резервуара, необходимого для отопительной системы.

Кроме того, установка мембранного бака позволяет поддерживать давление в системе на стабильном уровне, что благоприятно сказывается на долговечности всего оборудования, задействованного для теплоснабжения дома.

Расширительный мембранный бак заодно служит своего рода предохранителем – если давление в нем по каким-либо причинам дойдет до критических значений, циркуляционный насос автоматически отключится. Систему можно будет вновь запустить только после нормализации давления.

Принцип действия расширительного бачка закрытого типа

Рассматривая, как выбрать расширительный бак мембранного типа, следует обратить внимание на долговечность устройства. Мембрана со временем теряет эластичность и растрескивается. Рекомендуется приобрести модель со сменной мембраной – это дает возможность при необходимости быстро отремонтировать бак вместо его полной замены.

В список преимуществ устройства входит:

  • компактные габариты;
  • отсутствие испарения теплоносителя;
  • минимальные теплопотери;
  • защита отопительной системы от коррозии;
  • возможность работы системы под высоким давлением.

Расширительный бачок в разрезеОбратите внимание! Отправившись выбирать мембранный расширительный бак обратите внимание на маркировку, чтобы не перепутать его с гидроаккумулятором для системы водоснабжения. Они похожи по форме и могут быть окрашены в одинаковые цвета. На шильдике, расположенном на корпусе бака, указывается рабочая температура и давление: у расширительного бака до 120°С и 3 бар, у гидроаккумулятора, соответственно, не более 70°С и 10 бар.

Расчет объема резервуара

Вопрос, как подобрать расширительный бак для системы отопления, напрямую связан с определением необходимого объема резервуара. Для этого требуется произвести ряд расчетов.

При проектировании системы отопления учитывается, что объем расширительного бака должен составлять около 15% от объема теплоносителя в системе.

Чтобы рассчитать требуемую величину, необходимо знать объем воды:

  • в котельном агрегате – данный параметр указывается в паспорте изделия;
  • во всех радиаторах отопления – подсчитывается для каждого радиатора и суммируется. Следует использовать значения, указанные в технических характеристиках радиаторов соответствующего типа;
  • в трубопроводе — рассчитывается на основании сечения и протяженности труб.

Расчет радиаторов зависит от типа – если это панельная модель, в паспорте указывается ее внутренний объем. У секционных моделей приводят объем одной секции, это значение надо умножить на количество секций.

Для подсчета количества воды в трубах используется формула Vобщ = π × D2 × L/4

  • L – длина трубы (потребуется измерить все отопительные контуры в доме);
  • D – внутренний диаметр трубопровода;
  • π – 3,14.

Перед тем как производить расчеты, необходимо суммарную длину труб посчитать в сантиметрах и диаметр также перевести в сантиметры. После вычисления объема по формуле результат также будет выражен в сантиметрах. Для перевода полученного значения в литры, его требуется разделить на 1000.

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
