Алюминиевые радиаторы отопления: виды, характеристики и рекомендации по монтажу

Содержание

Секреты установки алюминиевых радиаторов отопления своими руками

Алюминиевые радиаторы отопления: виды, характеристики и рекомендации по монтажу

Алюминиевые радиаторы давно зарекомендовали себя на рынке как наиболее эффективные и теплоснабжающие приборы.

Их главное достоинство заключается в максимальной теплоотдаче полученной тепловой энергии.

Изготовленные по особой технологии с применением кремния, с расширенными водными каналами внутри, они обладают особой прочностью и нагреваются за считанные минуты.

Особенности алюминиевых радиаторов

Алюминиевые радиаторы отопления применяют в частных домах, многоэтажных квартирных домах, учреждениях, офисах. Существует два вида радиаторов:

  • стандартный с максимальным рабочим давлением 6 атмосфер. Применяется в малоэтажных зданиях с автономным отоплением, где не предполагается высокое давление в системе;
  • усиленный с рабочим давлением 16 атмосфер. Подключаются к системе центрального отопления и теплотрассе в многоэтажных домах, где присутствует высокое давление.

Одним из главных достоинств большинства алюминиевых радиаторов является наращивание количества секций в зависимости от площади отапливаемого помещения. Подробнее об этом можно прочитать в статье «Расчет количества секций радиаторов по площади помещения: формулы и уточняющие коэффициенты».

Нормы установки алюминиевых радиаторов отопления

Монтаж радиаторов отопления лучше всего доверить профессионалам. Так можно будет избежать негативных последствий самостоятельного монтажа и поломки системы.

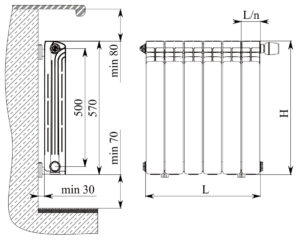

При установке следует руководствоваться действующими СНИПами:

  • расстояние от радиаторов до стены 2 -5 см;
  • расстояние от пола до радиатора 10 -12 см.;
  • расстояние до подоконника 10 см.

Крепятся алюминиевые радиаторы на стену при помощи кронштейнов, входящих в комплект.

Предварительно в местах предполагаемой установки пробуривают перфоратором отверстия и забиваются распорные дюбеля. Прибор следует крепить надежно, исключив возможность его провисания и наклонения.

Трубы в отоплении являются своеобразными кровеносными сосудами всей системы. Поэтому к их выбору следует подходить ответственно и исходя из условий их последующей эксплуатации. Их можно разделить на:

  • стальные;
  • трубы из полипропилена;
  • трубы из металлопласта;
  • медные трубы.

Основными достоинствами стальных труб являются долговечность, устойчивость к гидроударам, скачкам давления. Однако стальные трубы сложно монтировать, они быстро засоряются и подвержены коррозии.

Трубы из полипропилена заняли хорошую позицию в применении. Они не подвержены коррозии, не засоряются, их химический состав не меняется со временем, их срок службы достигает 50 лет.

В отоплении применяют армированные полипропиленовые трубы. Для их сварки используют специальный сварочный аппарат, поэтому прокладку всей системы можно завершить достаточно быстро. С экономической точки зрения это самый выгодный вариант.

Металлопластиковые трубы также широко используются. Они отличаются большим сроком службы, пластичны и легко гнутся при монтаже.

Медные трубы являются превосходным материалом для отопления. У них самый высокий срок эксплуатации. Они не подвержены ни коррозии, ни засорениям и прекрасно проводят тепло. Однако стоимость медных труб очень высока, поэтому они используются не столь часто и к их выбору подходят взвесив все за и против.

В последнее время производители современных радиаторов из алюминия при их покупке стали прикладывать готовые наборы для подключения размером 1/2 и 3/4 дюйма.

В них входят: переходники с правой и левой резьбой по 2 штуки, спускник воздуха, пробка, а также кронштейны и дюбеля для крепления радиатора.

Все пробки и переходники имеют шестигранные стороны для возможности их удержания гаечным ключом.

Бывает, что подключив систему отопления, мы не получаем желаемого тепла. Рассмотрим, что может стать преградой в отоплении помещений:

  • расположение радиаторов — при установке важно руководствоваться СНИПами;
  • трубы в системе отопления — важно использовать трубы, рассчитанные на соответствующее давление и предназначенные для отопления.

Внимание! Нельзя  использовать водопроводные трубы для отопления.

  • фурнитура для радиаторов — необходимо установить терморегуляторы на каждый радиатор, так можно управлять температурой в доме;
  • плотные шторы, закрывающие радиатор.

Установка в квартире дополнительного радиатора отопления

Иногда мы сталкиваемся с недостаточным прогревом одного из помещений. Тогда одним из выходов может стать монтаж дополнительного радиатора. Сделать это можно двумя способами: добавлением секций к уже установленному радиатору и подключение еще одного радиатора к уже существующей системе.

Можно выделить 3 способа подключения:

  • нижний — подводящая и отводящая вода подключены к нижним патрубкам на противоположных сторонах радиатора;
  • боковой — подвод и отвод воды выполнены через патрубки одной сторон. Такой способ наиболее приемлем в многоэтажках с централизованным отоплением;
  • диагональный — подводящая вода подключена к верхнему патрубку, отводящая вода к нижнему противоположной стороны.

Таким образом, подключение радиаторов к системе отопления лучше доверить профессионалам. Это достаточно сложный процесс.

Правильную установку алюминиевых радиаторов отопления смотрите на видео ниже:

Источник: http://holodine.net/dopolnitelnoe-uteplenie/radiator/type/aluminium/ustanovka-alyuminievyx-radiatorov-otopleniya/

Алюминиевые радиаторы отопления: устройство батареи и свойства

Алюминиевые радиаторы отопления: виды, характеристики и рекомендации по монтажу

Современные радиаторы алюминиевые отопления пользуются большой популярностью. Такое оборудование можно увидеть как в городской квартире, так и в офисах. Особенно часто устанавливают их владельцы частных и загородных домов.

Технические параметры батарей делают их отличным вариантом для одно-, двух- и трехэтажных зданий.

В статье рассмотрено устройство, характеристики, преимущества и недостатки, основные модели батарей из алюминия, а также описано, как разобрать, собрать и промыть алюминиевый радиатор.

Устройство алюминиевой батареи

Рассматривая устройство алюминиевого радиатора отопления надо отметить, что конструкция батареи может быть цельной либо секционной.

Секционный алюминиевый обогреватель состоит из 3-4 отдельных секций. Как правило, в алюминий добавляют титан, кремний, цинк. Эти металлы делают изделие более прочным и устойчивым к разрыву и коррозии.

Все секции соединяются друг с другом при помощи резьбового соединительного элемента. Для герметизации соединения используют силиконовые прокладки.

Внутри радиаторы имеют полимерное покрытие для предотвращения возможности разрыва батареи.

Цельные алюминиевые батареи отопления состоят из профилей. Профили изготавливаются методом экструзии.

В радиаторы из алюминия никакие дополнительные металлы не добавляются.

Что придает пластичности материалу. Между собой профили соединяются путем сварки. Такое соединение отличается высокой прочностью и надежностью. Как и секционные, цельные модели радиаторов внутри покрываются полимерным слоем.

В зависимости от способа производства выделяют радиаторы, изготовленные методом литья, методом экструзии и анодированные изделия (изготавливаются из алюминия более высокой степени очистки).

Технические характеристики радиаторов отопления из алюминия

В виду высоких технических характеристик многие решают купить алюминиевый радиатор для отопления квартиры. К основным техническим параметрам относятся:

  1. рабочее давление. Находится в пределах от 10 до 15 атмосфер. В жилых квартирах рабочее давление может превышать норму в 3-4 раза. В связи с этим в городских домах такие радиаторы устанавливают редко. А вот для частных домов – такой обогреватель будет идеальным решением;
  2. опрессовочное давление. Находится в пределах от 20 до 50 атмосфер;
  3. коэффициент теплоотдачи. Для стандартной секции он составляет 82-212 Вт;
  4. максимальная температура теплоносителя может достигать +120 градусов;
  5. одна секция может весить от 1 до 1,5 кг;
  6. емкость каждой секции от 0,25 до 0,46 л;
  7. расстояние между осями может быть 20, 35, 50 см. Есть модели, у которых данный параметр может достигать и 80 см.

Параметры к каждой модели радиатора производитель указывает в паспорте устройства. Учитывая на алюминиевые радиаторы отопления технические характеристики цена на них является вполне оправданной и зависит от типа батареи, количества секций и производителя.

Преимущества и недостатки алюминиевых радиаторов

Перед тем, как купить алюминиевые радиаторы отопления надо рассмотреть, какие преимущества и недостатки имеет данный прибор.

Главным достоинством батареи из алюминия можно назвать компактность и гораздо меньший вес, нежели у чугунных систем. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Оборудование прогревается очень быстро и отлично передает тепло помещению.

Срок службы достаточно долгий. Еще одним преимуществом можно назвать деление на секции — есть возможность подобрать нужную длину батареи. Надо отметить, что на алюминиевые радиаторы цена указывается за секцию.

Что позволяет легко рассчитать примерную стоимость секционного прибора.

Поскольку оборудование малогабаритное и весит немного, устанавливать его легко. Монтаж можно осуществлять даже на гипсокартонную стену. Современные модели выглядят эстетично и стильно. Алюминий прост в обработке.

Что дает возможность производителям экспериментировать с дизайном батареи. Можно подобрать вариант для любого интерьера. Больше всего алюминиевые радиаторы подходят для систем автономного отопления.

Несмотря на высокие технические характеристики и массу преимуществ, на алюминиевые батареи отопления цена вполне демократичная.

К недостаткам алюминиевых радиаторов можно отнести низкую устойчивость к коррозии. А это может сильно сказываться на общем состоянии батареи. Алюминий по природе является достаточно активным металлом.

Если оксидная пленка, покрывающая поверхность, будет повреждена, то защитный слой разрушится из-за выделения водорода. Для повышения антикоррозионных свойств используют полимерное покрытие.

Если у батареи полимерного покрытия нет, то нельзя перекрывать краны на подводящих трубах. Иначе под воздействием давления батарея может разорваться.

Сегодня батареи из алюминия занимают лидирующее место в продажах отопительной техники.

Многие предпочитают покупать данный тип обогревательного прибора и из-за сравнительно невысокой стоимости. На алюминиевые радиаторы отопления цена за секцию в среднем составляет около 230-300 руб.

Обзор производителей алюминиевых батарей

Сегодня на рынке продается множество моделей алюминиевых радиаторов от разных производителей. Поэтому можно без труда подобрать такие радиаторы отопления алюминиевые какие лучше всего будут подходить по техническим параметрам, внешнему исполнению и финансовым возможностям.

Приобрести нужную модель можно на рынке, в специализированном магазине. Также продажа алюминиевых радиаторов отопления осуществляется через Интернет. Преимуществом такой покупки является экономия времени. Если возникают какие-то вопросы касательно параметров оборудования, их можно задать онлайн-консультанту либо позвонить по указанному на сайте телефону и пообщаться с менеджером.

Надо отметить, что на радиаторы отопления цены алюминиевые это, стальные или чугунные модели, в онлайн-магазине, как правило, ниже среднерыночных. Поэтому многие предпочитают заказывать обогревательные приборы именно в Интернете.

В продаже имеются как импортные, так и отечественные изделия. Естественно, цены на алюминиевые радиаторы отопления отечественного производства ниже, нежели на зарубежные аналоги. Но это не сказывается на качестве продукции.

Поскольку многие современные отечественные батареи производятся по итальянской технологии. Среди отечественных производителей надо выделить компании Рифар и Термал.

Они производят долговечные алюминиевые отопительные приборы по приемлемой стоимости.

Поскольку итальянские радиаторы отопления алюминиевые всегда славились самым высоким качеством, они являются очень востребованными на рынке, несмотря на высокую стоимость. Тут надо отметить продукцию фирм Fondital, Sira и Global.

  Эти компании выпускают еще и биметаллические радиаторы отопления. Популярны также отопительные устройства венгерского производства. Правда, по качеству они уступают итальянским моделям.

Неплохие батареи из алюминия выпускает венгерская компания NAMI.

Схемы установки алюминиевого радиатора

Надо отметить, что подключение алюминиевых радиаторов отопления может проводиться по разным схемам. Батареи из алюминия подходят для однотрубной и двухтрубной разводки. В последнем варианте подающая и отводящая трубы подключаются параллельно, они соединяются через конечный прибор отопительной системы.

Выделяют такие способы подключения алюминиевых радиаторов отопления: боковой, диагональный и нижний. Каждая из схем отличается не только технологией монтажа батареи, но и качеством теплоотдачи.

Диагональное подключение

Наиболее распространенным и эффективным способом является диагональное подключение. В данном случае потери тепла не превышают 2%. Идеальный вариант для оборудования с большим количеством секций. Отводящий трубопровод подсоединяется к нижнему. Подающая труба соединяется с верхним патрубком. Используют такой метод для двухтрубных систем теплоснабжения.

Боковое подключение

При боковом подключении подающая труба подсоединяется сверху, а отводящая – снизу. Монтаж проводится к патрубкам, которые расположены на одной стороне. При нижнем варианте подключение осуществляют к патрубкам, которые расположены в нижней части батареи. Правда, тепловая отдача в этом случае на 15% ниже номинальной мощности устройства.

Перед тем, как подключить алюминиевый радиатор отопления, устройство надо правильно собрать. Технология монтажа и особенности сборки производитель подробно описывает в инструкции, которая прилагается к оборудованию.

Как собрать радиатор?

Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:

  • положить батарею на ровную поверхность;
  • каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
  • соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
  • на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.

Как разобрать алюминиевую батарею?

Иногда возникают ситуации, когда нужно разобрать батарею. Например, необходимо добавить дополнительные секции к радиатору либо заменить одну из секций, которая дала течь. В любом случае, надо знать, как разобрать алюминиевый радиатор отопления правильно.

Алгоритм разбора батареи:

  1. провести демонтаж радиатора. Для этого следует предварительно перекрыть поступление теплоносителя в систему. Резьбовое соединение раскручивается при помощи гаечного ключа;
  2. снять радиатор и положить его на пол вверх лицевой стороной;
  3. разобрать устройство на отдельные секции. Отсоединить секции можно, используя радиаторный ключ. Вставить его в пазы ниппель-гайки верхнего отверстия и сделать несколько оборотов против часовой стрелки. То же самое проделать с нижним отверстием. Секция отсоединена.

Как промыть алюминиевый обогреватель?

Промывка отопительного прибора проводится с целью удаления известковых отложений с внутренней поверхности радиатора либо для профилактики их образования.

Профилактическую промывку следует проводить раз в год.

Рассмотрим, как промыть алюминиевый радиатор отопления эффективно. Существует несколько способов промывки. Выбор того либо иного метода зависит от количества отложений.

Чаще всего применяют химические средства, содержащие кислоты и щелочи. Но при выборе такого средства надо быть крайне внимательным. Поскольку некоторые вещества могут оказывать негативное влияние и на материал батареи.

Преимуществом такого метода является то, что отопительную систему не нужно разбирать. Существует и гидродинамический способ промывки батареи. Суть заключается в том, что накипь удаляется тонкой струей воды.

Подается вода под определенным давлением при помощи специальных насадок.

Для промывки отопительной системы лучше обращаться к специалисту. Он выберет самый подходящий способ и проведет процедуру грамотно и эффективно.

Источник: http://SpetsOtoplenie.ru/radiatory-otopleniya/raznovidnosti-radiatorov-otopleniya/alyuminievye-radiatory-otopleniya-ustrojstvo-batarei-i-svojstva.html

Установка алюминиевых радиаторов отопления: как правильно соединить обогреватели, монтаж и методы подключения, способы крепления, где можно устанавливать батарей из алюминия

Алюминиевые радиаторы отопления: виды, характеристики и рекомендации по монтажу

Когда ставится вопрос, чем оборудовать автономную отопительную систему, лучшим ответом станет установка алюминиевых радиаторов.

Как показал многолетний опыт их использования, они подходят по всем основным параметрам для этого: цене, качеству и эффективности работы в условиях индивидуальных систем обогрева.

Где можно устанавливать?

Прежде чем размышлять на тему, можно ли устанавливать алюминиевые радиаторы в квартире, следует провести «исследование» отопительной системы. Хотя почти все производители утверждают, что батареи из алюминия способны выдерживать гидроудары централизованной системы обогрева, на самом деле это не так.

Эти конструкции слишком тонкие, поэтому их рекомендуется использовать при автономном отоплении, где перепады давления отсутствуют. В том случае, если монтаж алюминиевых радиаторов производится в квартире высотного дома, то следует очень тщательно подойти к выбору модели и производителя. Как правило, самое высокое качество у дорогих изделий итальянского производства.

Немаловажное значение имеет местоположение батарей в помещении, так как от этого зависит эффективность их работы. Например, теплоотдача снижается до 4%, если была произведена установка алюминиевых радиаторов отопления под подоконником, и на 7%, если в нише. Не стоит так же закрывать их полностью экраном, так как в этом случае эффективность нагрева воздуха снижается до 25%.

Типы батарей из алюминия

Выбирая радиатор, потребитель ориентируется на его мощность, устойчивость к гидроударам и максимальную температуру нагрева носителя.

Таким образом, алюминиевые батареи можно разделить на 2 типа:

  1. В стандартных моделях предусмотрено рабочее давление от 7 до 10 атмосфер. Монтаж алюминиевых радиаторов отопления этого типа годится исключительно для частных домов и двухэтажных коттеджей при условии, что секции будут собраны не в слишком длинные конструкции.
  2. Усиленные модели способны выдерживать давление до 20 атмосфер и применяться в домах, подключенных к централизованной системе отопления. Их можно собирать до 12 секций в одной конструкции.

Расчет количества элементов в батарее должен быть произведен до ее покупки с учетом, что на 10 м2 помещения при высоте потолков 3 м требуется 1 кВт энергии.

Совместимость с трубами

Как монтировать алюминиевые радиаторы? Комплектующие для алюминиевых радиаторов отопления так же не менее важны.

Начинать следует с совместимости алюминия с другими металлами:

  1. Если трубы чугунные или стальные, то чтобы «совпасть» с алюминием, они должны быть обработаны специальным антикоррозийным составом, иначе их соприкосновение значительно сократит срок эксплуатации батарей.
  2. Медь вообще несовместима с алюминием, поэтому не только трубы, но и другие комплектующие элементы не должны содержать ее.
  3. Если схема отопления с алюминиевыми радиаторами предусматривает их установку в централизованной системе, то трубы должны быть металлические, чтобы выдерживать ее гидроудары. Полипропиленовые трубы допустимы исключительно в автономных системах обогрева.

Очень важно, чтобы при монтаже были установлены клапана для спуска воздуха. Это убережет алюминий от коррозии.

Основные аксессуары для монтажа поставляются производителем вместе с изделием.

Среди них:

  1. Крепления алюминиевых радиаторов для установки на стене. Как правило, для них заранее отмечают место, вставляют в стену дюбеля, крепят к ним кронштейны и навешивают на них радиатор. Количество креплений зависит от длины конструкции.
  2. Уплотнители и клапаны Маевского так же входят в комплект.
  3. Специальные заглушки для «запирания» крайних секций.

Следует знать, что напольное крепление для алюминиевых радиаторов придется покупать отдельно, так как их не выпускают с установкой на ножках.

Как установить алюминиевый радиатор читайте ниже.

Чтобы знать, как правильно установить алюминиевый радиатор отопления, вначале изучается отопительная система. Метод подключения зависит от того, какая она: однотрубная или двухтрубная, горизонтальная или вертикальная, с естественной подачей носителя или циркулирующей.

Как соединить алюминиевый радиатор?

Обычно подсоединение проводится одним из трех способов:

  1. Для алюминиевых типов батарей лучшим считается диагональное подключение, при котором носитель подается сверху, а выводится снизу. Его можно применять как в двухтрубных, так и однотрубных системах отопления.
  2. При боковом способе подача и отвод подключаются с одной стороны.
  3. Менее эффективной принято считать нижнее подсоединение, но это устаревший стереотип. При этом способе все трубы убираются в пол или стену, придавая помещению привлекательный вид, а для повышения КПД радиатора просто нужно купить устройство с чуть большей, чем по расчетам, мощностью.

Правильным считается, когда алюминиевые радиаторы (установка своими руками имеется в виду) оснащены на подаче и обратке кранами, позволяющими в случае аварии его отключать, не останавливая работу всей системы.

Способы крепления

Существует всего 2 варианта крепления обогревателей: к стене и полу. Как правило, алюминиевые радиаторы не выпускаются на ножках, только если они не сделаны под заказ. Чтобы установить их, потребуются специальные напольные устройства.

Чтобы радиатор был закреплен надежно, специалисты рекомендуют использовать зажимные кольца на небольших ножках для установки конструкции на пол и настенные кронштейны.

Последние аксессуары фиксируются к стене дюбелями. Применяются для навешивания радиатора на стену, при котором он просто держится на них специальными скобами с обратной стороны.

Когда радиатору определяется место в помещении, то нужно учитывать, что расстояние между ним и полом не должно быть меньше 10 см, а под подоконником зазор составляет от 5см. Между стенкой и задней панелью обогревателя расстояние не может быть меньше 5 см.

Это важно учесть, чтобы теплоотдача от конструкции была полноценной. Еще больше увеличить КПД алюминиевого радиатора сможет экран на стене за ним. Для этого можно купить уже готовую конструкцию, либо закрепить позади него фольгу. Отраженное тепло будет идти вовнутрь помещения, а не греть наружную стену.

Советы от профессионалов

Алюминиевые радиаторы требуют учета некоторых нюансов при подключении их к отопительной системе:

  1. Выбор модели должен исходить из таких параметров, как уровень теплоотдачи и устойчивость к гидроударам. Если в техпаспорте указано рабочее давление 10 атмосфер, то изделие пригодно для работы исключительно в автономных отопительных системах. Если заявленное давление равно 20 атмосфер, то даже тогда применять их при централизованном обогреве можно с осторожностью. Как правило, для последнего варианта нужно подбирать более дорогие конструкции от проверенных производителей.
  2. Качество теплоносителя – это основная «слабость» алюминия. Этот металл подвержен коррозии, и чтобы радиатор из него действительно эксплуатировался гарантированные производителем 10 лет, нужно придерживаться указанным в техпаспорте критериям. Если батарее нужен бытовой антифриз, то это должен он, а не вода.

    Существуют модели алюминиевых радиаторов нового поколения, которые способны выдерживать носители с повышенным до 12 уровнем Ph. Если установка предполагает в доме с централизованным обогревом, следует отдать предпочтение таким моделям, несмотря на их достаточно высокую стоимость.

  3. Установка экрана за радиатором увеличит его КПД, а перед ним – снизит. Если для украшения интерьера экран необходим, то следует рассчитывать мощность устройства с учетом его монтажа. То же касается, когда предполагается нижнее подключение радиатора.

Подводя итоги, можно сказать, что алюминиевые радиаторы при всей своей кажущейся легкости монтажа, требуют некоторых навыков, поэтому лучше доверить как расчеты, так и все работы профессионалам. Не лишним будет так же посоветоваться с ними о моделях и производителях, представленных на отечественном рынке.

Источник: http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/montazh-i-ustanovka.html

Технические характеристики и свойства алюминиевых радиаторов отопления

Алюминиевые радиаторы отопления: виды, характеристики и рекомендации по монтажу

Многие из тех, кто обладает собственным домом где-нибудь за городом или в его пределах, используют для обогрева помещений батареи из алюминия. Ведь радиаторы отопления алюминиевые технические характеристики имеют для этого вполне подходящие. Далее разложим по полочкам их характеристики и рассмотрим почему же они так хороши именно для особняков и коттеджей.

В процессе изготовления этих радиаторов в расплав алюминия для достижения прочности добавляют специальные кремниевые добавки. Из полученной массы производят либо отдельные секции, либо же коллекторы. Рассмотрим два основных метода изготовления этих приборов отопления — это метод литья и метод экструзии.

Метод литья

Данный метод предполагает, что все секции делают отдельно. Их льют из силумина (так называют алюминий с добавкой кремния). кремниевых добавок не превышает 12 % – этого вполне хватает для прочности. Литье идет при повышенном давлении.

В результате можно получить секции самой разной формы. Они способны выдержать от 6 до 16 атмосфер. Чтобы вода свободно проходила по радиаторам, делают расширенные водные каналы. А чтобы батарея была крепкой, ее стенки делают достаточно толстыми.



Отдельные секции скрепляют в один радиатор.

Метод экструзии

Экструзия — это выдавливание (говоря более понятным языком). Данный метод предполагает изготовление отдельных частей радиатора. Потом их скрепляют друг с другом. Впрочем, экструзионным способом делают лишь вертикальные детали. Изготавливая их из алюминия с определенными добавками.

А вот коллектор льют из силуминового сплава. Хотя иногда он тоже делается методом выдавливания, сразу определенной ширины. Далее прессуют все детали, крепко соединяя их.

Данный метод является дешевым, но батарея, изготовленная с его помощью, не может быть усовершенствована в процессе использования.

Убрать секцию из такого радиатора невозможно, как и поставить дополнительные.

Батареи анодированного типа

Это отдельный вид приборов из очищенного алюминия очень высокого качества. Они подвергаются анодному оксидированию, меняющему структуру металла, благодаря которому его почти не трогает коррозия.

Соединяются отдельные детали не ниппелями, как обычно, а муфтами, монтируемыми с наружной стороны. Это дает гладкость внутренней стороне анодированных радиаторов. Поэтому отдача тепла у них лучше, чем у обыкновенных батарей из алюминия.

Рабочее давление, которое выдерживают приборы анодированного типа – 50, а то и 70 атмосфер, но и стоят они достаточно дорого.

Расстояние между осями

Стандартными являются величины 500, 200 и 350 миллиметров. Их в достатке имеется на строительном рынке. Но бывают и радиаторы с расстоянием между осями, отличным от стандартного. Оно может варьироваться от 200 до 800 миллиметров.

Чаще всего можно встретить радиаторы с расстоянием между серединами нижнего и верхнего коллектора в 500 миллиметров. Высотой их делают где-то 580 миллиметров.

Покупая радиатор, замерьте предварительно расстояние под подоконником – ведь именно туда предстоит ее поставить. Нельзя, чтобы радиатор вписывался впритык – не сможет свободно циркулировать теплый воздух, поэтому конвекционный обогрев будет затруднен.

Между полом и батареей оставляют зазор сантиметров в 10 (можно, впрочем, и больше). Такой же зазор должен оставаться и сверху – до тыльной стороны подоконника. Ну, и от стены сантиметра на 3 отступить нужно – тогда совсем всё будет в порядке.

Смотрите, чтобы по ширине, все секции поместились в отведенное для радиатора место. А если оказалось, что по высоте или ширине отопительный прибор плохо вписывается, лучше взять другой, немного поменьше. Так, например, при расстоянии между осями 350 миллиметров высота батареи окажется на 100 миллиметров больше. Обязательно учитывайте этот нюанс при покупке.

Давление и два его вида

Для радиаторов принято указывать в паспорте как рабочее давление, так и опрессовочное. Причем последнее существенно выше. А порой еще и максимальное давление указывают. Дилетанту сразу и не разобраться, что все эти характеристики означают.

А ведь всё просто: давление, называемое рабочим – то, при котором будет использоваться батарея. Для алюминиевых радиаторов стандартные его значения — 10 — 15 атмосфер.

В сетях центрального отопления давление как правило составляет 10 — 15 атмосфер, а в тепловых же магистралях и 30 атмосфер – не редкость. Поэтому и использовать алюминиевые радиаторы для квартиры с центральным отоплением не безопасно.

А вот для собственного дома давление у котла отечественного производства обычно составляет всего 1,4 атмосферы. Иногда его указывают в барах – эти две единицы аналогичны. Для котлов из Германии рабочее давление более высокое – около 10 бар. Вот здесь уже можно использовать алюминиевые радиаторы.

Давление, носящее название опрессовочного, зачастую знать даже важнее, чем рабочее давление. После лета (когда вода из батарей была слита) перед запуском отопительной системы надо сначала проверить, герметична ли эта самая система.

Для этого ее опрессовывают, то есть испытывают при повышенном давлении, которое выше, чем рабочее, раза в полтора, а то и больше. Так что стандартное давление опрессовки достигает 20, 25 или 30 атмосфер.

Эта процедура характерна именно для сетей центрального отопления.

Существенные различия в рабочем давлении для частных домов и многоэтажек объясняются просто. Ведь давление показывает, до какого уровня способна дойти вверх вода.

Так, одна атмосфера (иначе, один бар) толкает воду вверх на 10 метров. Для дома в три этажа этого хватит, а для четырехэтажного – мало. Но коммунальщики далеко не всегда подают воду под заявленным давлением.

Иной раз оно так зашкаливает, что лопаются даже самые прочные и дорогие батареи.

Так что лучше всего покупать отопительные приборы с запасом по давлению. Они не только смогут хорошо выдержать напор горячей воды в системе отопления, но и проживут долго. Такой резерв давления послужит также гарантией дополнительной стойкости и длительной исправности ваших батарей.

Разные изготовители указывают в паспорте разные единицы давления. Как уже говорилось ранее, один бар соответствует одной атмосфере. А если давление указано в мегапаскалях (МПа), то для перевода его в атмосферы умножим эту величину на 10. Так, 1,2 мегапаскаля соответствует 12 атмосферам.

Что надо знать по тепловым параметрам

Одна вторая отданного алюминиевыми батареями тепла – это тепловые лучи. Оставшееся тепло – конвекционное, образующееся при движении воздушных слоев от нижней части радиатора вверх. За счет ребристой поверхности внутренней стороны секций теплоотдача получается весьма значительной.

Обогрев помещения алюминиевым радиатором происходит двумя путями — непосредственным излучением тепла и конвекцией.

Коэффициент теплоотдачи указывается в ваттах. Его дают, как правило, для одной секции. Возьмем, к примеру, батарею с расстоянием между осями 500 миллиметров. Теплоотдача ее секции составит от 100 до 150 ватт. Умножим на число этих секций – вот вам и общее значение, по которому и ведутся основные тепловые расчеты.

Надо знать, что высокая теплоотдача соответствует меньшей инерционности радиаторов. Это помогает сберечь финансы, поэтому в плане экономичности именно алюминиевые батареи лидируют. Они оставили позади и классический чугун, и новомодный биметалл. Ведь отдача тепла у них выше, а инерционность – меньше. Греть воду надо до меньшей температуры, соответственно, и котел изнашивается медленнее.

Немного о дизайне

Радиаторы из алюминиевого сплава, хоть и не ослепляют роскошью и дороговизной, часто воплощают интересные дизайнерские решения. Поэтому они отлично вписываются в различные интерьеры современных квартир и домов. Вот и выбирают люди не модные дорогие новинки, а радиаторы из алюминия, прошедшие испытание временем. Те и не подведут в трудный час, и дом украсят.

Сроки службы алюминиевых радиаторов

Обычно изготовители гарантируют, что проработает алюминиевая батарея лет 10 — 20. Известные бренды расщедриваются порой и на четверть века. Когда заявленный срок гарантии пройдет, отнюдь не следует сразу нести батареи на помойку. Просто периодически осматривайте их, внимательно приглядываясь к малейшим изъянам.

Основные технические характеристики алюминиевых радиаторов такие:

  • Расстояние между верхним и нижним коллектором (межосевое) – от 200 до 500 мм;
  • давление (рабочее) – от 6 до 16 атм;
  • мощность (тепловая) – от 82 до 212 Вт;
  • масса одной секции – от 1 до 1,47 кг;
  • емкость одной секции — от 250 до 460 мл;
  • предельная температура теплоносителя – 110 градусов;
  • гарантия – от 10 до 15 лет.

Производитель FARAL родом из Италии

К нам он поставляет батареи двух типов FARAL Green HP и FARAL Trio HP. Они имеют расстояние между осями 50 и 30 сантиметров, а глубину – 9 и 8,5 сантиметра. Число секций в сборе бывает от трех до шестнадцати. Эти секции крепятся одна к другой стальными ниппелями. Для герметичности ставят прокладки.

Перед отправкой потребителю завод испытывает батареи, применив к ним давление (избыточное) в 24 атмосферы. Такая проверка позволит радиаторам отлично выдерживать рабочее давление в 16 атмосфер.

Радиаторы KalidoR тоже итальянские — фирма Radiatori 2000 S.p.A

Находится производство в городе Бергамо и использует в производстве батарей самые современные технологии. Поэтому характеристики алюминиевых радиаторов, сделанных этой компанией, просто отличные.

Например, можно упомянуть хорошую передачу тепла и малую подверженность коррозии. Прочна их окраска, которую делают с помощью способа анафореза, который завершается эпоксидно-полиэфирным распылением.

Испытания завод проводит при давлении 24 атмосферы, что соответствует рабочему давлению в 16 атмосфер.

Радиаторы получаются крепкими, служат очень долго и имеют красивый дизайн.

Третьи «итальянцы» — батареи ROVALL от концерна Sira Group

Популярные его модели: TANGO, OPERA, ALUX, JAZZ, BLUES, SWING. Для изготовления радиаторов берутся прессованные алюминиевые трубы. Батареи отличаются широкой гаммой цветов, а поверхность их обработана особым образом. Для России испытания проводятся при давлении в 30 атмосфер (соответственно, рабочее давление – 20 атмосфер).

Используя специальную технологию, фирма дает возможность варьировать высоту батарей в пределах от 20 до 250 сантиметров. Поэтому их можно установить в любую нишу.

Популярный производитель – Fondital

И он тоже из Италии. Зато его батарея Calidor Super разработана специально для стран СНГ и России, поэтому прекрасно подходит под природные условия этих стран. При ее изготовлении соблюдаются российские нормы (ГОСТР RU.9001.5.1.9009) и европейские стандарты (EN 442). Льют эти радиаторы из сплава алюминия под давлением. Максимум сопротивления давлению изнутри – 50 атмосфер.

Увеличенный диаметр водных каналов не дает радиаторам забиваться от не очень чистой воды, а утолщенные стенки дают необходимую прочность.

Таблица: Технические характеристики популярных моделей алюминиевых радиаторов

* Все значения в таблице приведены для 1 секции и взяты из официальных сайтов производителей.

** Указана тепловая мощность при 70 0С.

Марка, страна произв.МодельРасст-е между осями, ммРазмеры, В/Ш/Г (секции), ммМаксим. рабочее давление, Бар.Тепловая мощность, ВтОбъем воды в секции,лВес, кг
FaralИталияGREEN HP 350GREEN HP 500TRIO HP 350TRIO HP 500350500350500430/80/80580/80/80430/80/95580/80/9516 136180151212 0,260,330,40,5 1,121,481,231,58
Radiatori 2000 S.p.A.Италия350R500R350500 430/80/95577/80/95 16 144199 0,430,581,41,6
ROVALLИталияALUX 200ALUX 350ALUX 500200350500 245/80/100395/80/100545/80/100 2092 1551790,11 0,110,23 0,830,821,31
FonditalИталияCalidor Super 350/100Calidor Super 500/100350500407/80/97557/80/97 161441930,240,30 1,31,32
RifarРоссияAlum 350Alum 500350500415/80/90565/80/90  20 1391830,190,27  1,21,45

Положительные качества

  • Алюминиевые батареи весьма экономичны.
  • Их небольшой вес не доставляет неудобств при монтаже и демонтаже.
  • Имеется регулятор для управления температурой.
  • Установка таких отопительных приборов не вызывает сложностей.
  • Коэффициент теплоотдачи самый высокий.
  • Эти радиаторы выглядят весьма презентабельно и оригинально, поэтому могут использоваться и в обычных квартирах, и в элитных помещениях.

Отрицательные моменты

  • На межсекционных стыках возможна утечка воды.
  • Тепло распределяется крайне неравномерно, в основном сосредотачиваясь на ребристой поверхности секций.
  • Конвекционная отдача тепла очень мала.
  • Служат они не очень долго – до пятнадцати лет. Впрочем, некоторые изготовители исправили это – они увеличили гарантию до двадцати и двадцати пяти лет.
  • Возможно образование газов.
  • Алюминий отличает высокая химическая активность, поэтому коррозия является его сильным врагом. Чтобы уберечь батареи от этого врага, изготовители проводят специальную антикоррозийную обработку батарей. Или покрывают их слоем оксидной пленки.

Активность алюминия в химическом отношении – это, пожалуй, главный недостаток батарей из этого материала. Поэтому, когда в горячей воде, циркулирующей в системе центрального отопления, есть химические примеси, в результате химической реакции происходит ускоренное разрушение стенок радиатора.

А еще алюминиевые радиаторы очень чутко реагируют на нестабильность давления в системе отопления.

Из-за этих недостатков такие радиаторы лучше применять лишь в системах автономного отопления.

Там-то вы точно будете уверены, что в нейтральной горячей воде, протекающей через радиаторы, не будет никакой «химии», pH теплоносителя будет нейтральным,  а давление в системе не подскочит до беспредельных величин.

 А вот в квартире радиаторы из алюминия опасно устанавливать – даже запрет на это имеется от соответствующих органов.

: Установка алюминиевых радиаторов

Источник: https://srbu.ru/otoplenie/121-radiatory-otopleniya-alyuminievye-tekhnicheskie-kharakteristiki.html

Алюминиевые радиаторы. Достоинства и недостатки. Литые, экструдированные и анодированные варианты. Основные характеристики. Рекомендации по выбору

Алюминиевые радиаторы отопления: виды, характеристики и рекомендации по монтажу

Алюминиевые радиаторы появились в продаже сравнительно недавно, но их популярность растет с каждым годом благодаря целому ряду достоинств.

Вместе с тем необходимо отметить, что у данной группы изделий есть и определенные недостатки, и, чтобы разобраться в вопросе детально, о них также следует подробно рассказать.

Данный обзор поможет вам определить, подходят ли вам изделия из алюминия и как правильно эксплуатировать такие системы.

На фото: радиаторы из алюминия бывают самых различных конфигураций

Начать обзор следует именно с этих факторов, так как они определяют популярность товара среди покупателей и его востребованность. Что касается положительных моментов, то можно отметить следующие:

Разумная стоимостьНевысокая цена делает этот вариант доступным для самого широкого круга покупателей, при этом эксплуатационные характеристики достаточно высоки, и при соблюдении определенных условий эксплуатации конструкция не уступит по долговечности многим из вариантов
Небольшая массаСекция среднего размера весит от одного до полутора килограммов, то есть полноценная конструкция из десяти ребер весит всего 10-15 кг, это значительно упрощает погрузочно-разгрузочные работы и монтаж своими руками, вам не нужны несколько помощников, как в случае с чугунными радиаторами
Невысокая инерционностьМатериал обладает малой тепловой инерцией, поэтому элементы очень быстро реагируют на изменение температуры теплоносителя. Это позволяет очень точно регулировать температуру в помещениях, особенно если у вас установлены устройства на каждом радиаторе
Привлекательный внешний видИзделия выглядят очень аккуратно, поверхность гладкая, форма секций специально разработана для наилучшей эффективности. Обычно изделия покрываются износостойкой устойчивой к высоким температурам порошковой краской на полиуретановой основе, она сохраняет яркость цвета на протяжении длительного периода времени

Важно!
Нельзя не отметить и тот факт, что по соотношению цены и качества этот вариант является оптимальным, из данного сегмента более эффективного варианта просто-напросто не существует.

Даже через 5 лет эксплуатации радиатор выглядит отлично

Теперь рассмотрим недостатки алюминиевых радиаторов отопления:

  • Самый главный минус – требовательность к качеству теплоносителя, кислотность в жидкости должна быть нормальной, в составе не должно присутствовать ржавчины и других твердых частиц, так как в процессе циркуляции они царапают внутренние поверхности, что впоследствии вызывает коррозионные процессы. Продолжительный срок эксплуатации алюминиевых радиаторов возможен только при использовании качественной жидкости в системе.
  • Нельзя соединять конструкции с медными элементами, так как это вызывает электрохимическую реакцию, в результате которой материал очень быстро разрушается и приходит в негодность. Также в таких системах нельзя использовать котлы с медными теплообменниками.
  • Если межсекционные стыки были затянуты недостаточно надежно, то возможны возникновения протечек в этих местах.
  • Радиаторы неустойчивы к гидроударам, которые могут случаться в централизованных отопительных системах, поэтому специалисты рекомендуют использовать данный вариант в индивидуальных коммуникациях, а для квартир приобретать более прочные биметаллические варианты.

При протечках в межсекционных стыках вам придется снимать конструкцию и разбирать ее для замены уплотнительных элементов

Типы изделий

Рассмотрим основные виды алюминиевых радиаторов отопления, на рынке представлены несколько вариантов, каждый из которых имеет свои особенности.

Литые изделия

Самый бюджетный и недорогой вариант, который пользуется наибольшим спросом ввиду дешевизны, касательно его можно рассказать следующее:

  • Алюминиевые радиаторы этого вида производятся так: вначале расплавленный материал заливается в формы и после остывания заготовки выкладываются для полного остывания.
  • Далее все лишние части и наплывы удаляются, и к элементу припаивается горлышко, после чего проверяется герметичность полученного узла.
  • Затем заготовка опускается в гальваническую ванну для нанесения защитного антикоррозионного покрытия с наружной и внутренней стороны.
  • После этого изделия высушиваются и отправляются на покраску, потом литой алюминиевый радиатор тщательно высушивается при высокой температуре.
  • В последнюю очередь секции еще раз проверяются на герметичность, после чего их собирают в конструкции определенного размера и упаковывают.

Литые алюминиевые радиаторы отопления отличаются высоким качеством исполнения и прочностью

Экструдированные варианты

Процесс экструзии происходит следующим образом:

  • Вначале из листовых заготовок методом штамповки делаются отдельные элементы конструкции, их края обрабатываются и шлифуются.
  • Далее в специальной форме части под высоким давлением спрессовываются между собой, швы для обеспечения наилучшей надежности дополнительно пропаиваются.
  • Затем готовые элементы проверяются на предмет герметичности, и если все нормально, то узлы отправляются на покраску, после чего их собирают в конструкции из определенного количества секций.

Экструдированные варианты дешевле литых, но, как показывает практика, их надежность тоже ниже

Анодированные варианты

По сути, это те же литые изделия, но есть и целый ряд отличий:

  • Продукция изготавливается из сырья наилучшего качества, которое соответствует самым высоким европейским стандартам.
  • Форма секций отличается за счет того, что они соединяются между собой не ниппелями, а муфтами, которые располагаются с наружной стороны, это позволяет сделать внутреннюю полость гладкой, что увеличивает теплоотдачу и уменьшает вероятность возникновения отложений.
  • Анодное оксидирование – процесс, которые позволяет изменить поверхностную структуру материала, делая ее в разы тверже и устойчивее к повреждениям и коррозии, благодаря этому изделия могут выдерживать давление до 60 Бар.

Срок службы алюминиевых радиаторов отопления, которые обработаны анодированием, составляет около 40 лет

Основные характеристики изделий

Теперь рассмотрим, какими показателями обладают готовые изделия, это важно при выборе конкретного варианта для того или иного помещения:

  • Межосевое расстояние – это расстояние между горизонтальными полостями сверху и снизу. Чаще всего в продаже представлено три основных варианта: 200, 350 и 500 мм, но при необходимости можно найти и некоторые нестандартные варианты, хотя чаще всего их надо заказывать, так как в наличии такую продукцию никто не держит.

В наличии всегда есть только самые ходовые и востребованные варианты

Важно!
Помните, что фактическая высота отличается от межосевого расстояния примерно на 80 мм, не упустите этот момент, иначе вы можете приобрести слишком высокий радиатор для ограниченного пространства.

  • Что касается таких показателей как ширина и глубина, то они всегда одинаковы и чаще всего составляют по 80 мм, хотя второй параметр у некоторых производителей может быть немного меньше или немного больше.
  • Любая инструкция, прилагаемая к радиатору, дает два значения давления – рабочее и опрессовочное, и если с первым вариантом все понятно, то второй следует разъяснить. Опрессовочным давлением называют показатель, который возникает в системе при ее проверке перед отопительным сезоном, коммунальные службы нагнетают воду под давлением в полтора раза выше рабочего, чтобы проверить надежность и герметичность всех элементов.
  • Что касается показателя тепловой мощности, то алюминиевый отопительный радиатор является одним из самых эффективных, в среднем одна секция отдает от 100 до 150 Ватт тепла, варианты побольше могут иметь характеристики, превышающие 200 Ватт. Имейте в виду, что от варианта установки зависит теплоотдача, на схеме ниже это показано наглядно.

Оптимально располагать батарею так, чтобы ничего не мешало идти тепловым потокам

  • Что касается срока службы, то алюминиевые радиаторы имеют ресурс в пределах от 10 до 20 лет. Хотя многие современные варианты могут похвастаться и более солидными цифрами – до 30 и даже более лет, все зависит от способа производства.

Рекомендации по выбору оптимального варианта

При проведении расчетов мы рекомендуем вначале составить план расположения всех радиаторов отопления, целесообразнее всего располагать их под окнами, чтобы создавать в проемах тепловую завесу и тем самым снижать потери тепла.

Также необходимо определить высоту элементов, тут стоит помнить простые правила: расстояние от пола до радиатора должно быть не менее 100 мм, такой же зазор должен присутствовать и между радиатором и подоконником, от стены должен соблюдаться отступ в 30-50 мм.

Вот основные правила расположения батареи под окном для наилучшего эффекта

Что касается расчета количества секций, то эта информация в полном объеме представлена в одном из обзоров на данном ресурсе, используйте ее, чтобы провести этот вид работ правильно и точно. Стоит лишь отметить, что максимальная ширина радиатора не должна составлять более 16 ребер, а лучше и вовсе поставить две батареи по 8, это даст лучший эффект.

Если вам нравятся необычные решения, то вы можете приобрести дизайнерские радиаторы из алюминия, они отличаются необычным внешним видом и конфигурацией, но и стоят намного дороже, чем стандартные изделия.

Такой радиатор будет не только греть, но и украшать помещение

Вывод

Алюминиевые радиаторы – отличное решение для частного дома, но и в многоэтажной застройке можно использовать данный вариант, если выбирать более надежные модификации. в этой статье расскажет дополнительную информацию по рассматриваемой нами группе изделий.

Источник: https://gidroguru.com/otoplenie/otopit-pribory/radiatory/alyuminievye/2970-alyuminievye-radiatory

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
