Как правильно осуществить установку батарей отопления в квартире?

Как произвести правильную установку радиаторов отопления своими руками: простое и понятное описание

Знание нюансов о грамотном проведении процессамонтажа радиаторов отопления позволит обеспечить надёжный, качественный и долговечный обогрев помещения.

При самостоятельном монтаже батарей важно соблюдать правила установки и нормы СНиП.

ontakte

Odnoklassniki

Применимы ко всем батареям, независимо от разновидности:

• обязательно производится расчёт количества теплоносителя, которое способна вместить батарея;
• вода в отопительной системе перекрывается, затем с помощью насоса трубы продувают;
• обязательно наличие динамометрических ключей;

Внимание! Проводить затягивание и закрепления деталей на собственное усмотрение недопустимо! Циркулирующая жидкость находится под давлением, поэтому неправильное закрепление деталей приводит к неприятным последствиям.

• изначально продумывается и выбирается походящий вариант подключения батарей;
• радиаторы монтируются под определённым углом для предотвращения накапливания в них воздушных масс, в противном случае их придётся выводить через воздухоотводчик;
• в частных домах рекомендуются к использованию трубы из металлопластика, в квартирах ― из металла;
• защитную плёнку с новых отопительных приборов снимают только после окончания монтажа.

Этапы монтажа радиатора отопления в квартире своими руками

Монтаж состоит из следующих этапов.

Подготовка инструментов

Понадобится:

• карандаш для разметки;
• рулетка для обмеров;
• строительный уровень для выравнивания прибора относительно горизонтальной линии пола;
• пассатижи;
• дрель со сменными свёрлами;
• шуруповёрт;
• набор ключей;
• сгоны;
• ниппели, трубы с нанесённой резьбой, уголки;
• кран Маевского, требуется для спуска воздуха;
• запорные вентили, позволяют изолировать батарею от системы отопления.

Выбор правильного места

Выбирая место для радиатора, следуйте рекомендациями специалистов:

• месторасположение отопительного прибора выбирается по центру проёма окна;

Важно! Батарея должна охватывать не менее 70% проёма. Производится разметка середины, а от неё вправо и влево откладываются длины и делаются отметки под крепления.

• зазор от пола не меньше 8 см и не больше 14 см;
• для исключения западания показателя тепловой мощности батарею требуется располагать от подоконника на расстоянии около 11 см;
• от задней стенки радиатора до стены не менее 5 см, такое расстояние обеспечит хорошую конвекцию тепла.

Более точные отступы рассчитываются при совершённом выборе конкретного типа батарей и расчёта количества секций.

Подготовка к подсоединению

Сначала сливают теплоноситель. Далее на стену крепят специальные кронштейны либо проводят проверку уже существующих креплений.

Исследуют стены на возможные дефекты. Если есть зазоры и щели, их закладывают цементным раствором. После высыхания закрепляют утеплитель из фольги.

Разнообразие вариантов отделки стен довольно обширное.

Выбор схемы подключения

Существует 3 варианта подключения радиаторов к системе отопления:

• нижний способ, крепление производится внизу источника обогрева, по разным его сторонам;
• боковое (одностороннее) подключение, чаще всего применяется при вертикальном типе разводки с заходом в одну из сторон батареи;
• диагональное подключение подразумевает расположение трубы подачи сверху батареи, а обратки ― с противоположной стороны снизу.

Вам также будет интересно:

Последовательность:

• демонтируют старый радиатор;
• монтируют воздухоотводчик, в открытые отверстия коллекторов вкручивают заглушки. При отличающихся диаметрах труб применяются переходники. Фото 1. Воздухоотводчик автоматический 1/2, в комплекте с отсекающим клапаном, производитель — «TIM».
• для монтажа запорной и регулирующей арматуры, изначально фиксируются на входах и выходах шаровые краны;

Справка! На этом этапе в качестве дополнительного элемента можно установить термостаты, позволяющие контролировать расход теплоносителя.

• фиксация радиатора на кронштейны;
• присоединение отводящей и подающей труб выполняется с помощью резьбы, сварки, прессовки и обжима;
• контроль собранной системы: производится подача воды под слабым напором для проверки возможных утечек и недостатков сборки.

Как правильно установить различные типы радиаторов

В установке каждого вида батарей есть свои нюансы.

Чугунные

Отличие от стандартной схемы в том, что для батарей этого типа изначально формируются секции с помощью радиаторного ключа.

Ниппели пропитывают олифой и фиксируют вручную на 2 нитки резьбы. При этом обязательно используется прокладка. Затем радиаторные ключи вставляются в ниппельные отверстия и закручивают.

Важно! Сбор секций обязательно проводит с помощником, так как одновременный поворот ниппелей может привести к перекосу.

После опрессовки батареи, на неё наносят слой грунтовки и окрашивают.

Алюминиевые

Проходит по стандартной схеме одного из трёх вариантов подключения.

Единственный нюанс ― алюминиевые батареи фиксируют как на стене, так и на полу. Для последнего варианта используют специальные зажимные кольца на ножках.

Регулируя отступы радиатора от стены, пола и подоконника можно увеличивать или уменьшать уровень теплоотдачи батареи.

При установке алюминиевых источников обогрева ориентируются на прилагаемую инструкцию. Если в рекомендациях указано использование теплоносителя, то нужно применять исключительно его.

Монтаж экрана перед радиатором повысит степень КПД.

Такие батареи подходят для установки в частных домах с автономным отоплением.

Стальные

Важный момент в подключении ― проверка горизонтальности батареи. Любое отклонение снизит эффективность работы.

Помимо стенных кронштейнов, применяются напольные подставки для дополнительной фиксации.

В остальном, используются стандартные схемы подключения.

Биметаллические

В таких батареях допускается наращивание или удаление лишних секций. Они уже окрашены. Секции стягиваются поэтапно снизу и сверху, без перекосов.

Внимание! В месте, где расположена уплотнительная прокладка под ниппель, нельзя проводить зачистку наждачкой или напильником.

Как и при стандартной схеме, требуется предварительная обработка стены.

Ознакомьтесь с видео, в котором рассказывается о различных схемах подключения радиаторов отопления в квартире.

Чётко установленные стандарты определяют допустимые погрешности при монтаже радиаторов.

Главные параметрические ориентиры:

• расстояние от подоконной ниши до батареи ― 10 см;
• от батареи до уровня пола ― 12 см (не меньше 10 см и не больше 15 см);
• от стены до источника обогрева не менее 2 см.

В соответствии со СНиП, независимо от выбранной схемы подключения, рекомендуется проводить подключение в следующей последовательности:

• определение места фиксации креплений (не менее 3 штук);
• монтирование кронштейнов к стене с использованием цемента или дюбелей;
• установка составляющих элементов радиатора;
• монтаж батареи;
• подключение к трубам отопительной системы;
• установка отводчика воздушных масс;
• удаление защитной плёнки.

Произвести монтаж радиатора в квартире своими руками несложно, но при появлении сомнений лучше обратиться к специалистам.

Оцени статью:

Будь первым!

Средняя оценка: 0 из 5.
Оценили: 0 читателей.

Поделись с друзьями!

ontakte

Odnoklassniki

Источник: https://ogon.guru/otoplenie/radiatori/ustanovka/v-kvartire.html

Монтаж и подключение радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Возможна установка радиаторов отопления своими руками

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов.

Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор).

Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов.

Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе.

Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона).

В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора.

Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток.

Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

• посередине оконного проема, допустимое отклонение — 2 см;
• расстояние от радиатора до пола — 8-12 см;
• до подоконника — 10-12 см;
• от задней стенки до стены — 2-5 см.Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как выбрать трубы из полипропилена читайте тут.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора.

Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир.

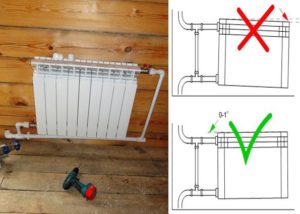

Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты.

Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется.

Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных.

При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

-уроки по установке радиаторов отопления

Источник: https://stroychik.ru/otoplenie/ustanovka-radiatorov

Установка радиаторов отопления в квартире: схемы и нормы

Радиаторы отопления отличаются между собой конструкцией и металлом, из которого они изготовлены.

Каждый из видов в большей или меньшей мере подходит для квартиры.

Виды радиаторов

Биметаллические. Конструкция имеет элементы, сделанные из разных металлов. Бывают пары алюминий-медь и алюминий-сталь. Хорошее решение для квартиры. Имеют наибольшую среди радиаторов других видов теплоотдачу. Легко монтируются, имеют высокое рабочее давление – 35 атм. Стоят относительно дорого.

Алюминиевые радиаторы относительно легко устанавливать, у них хорошая теплоотдача. Рабочее давление – до 18 атм., что делает возможной установку в высотных домах. Почти не поддаются коррозии. Не устанавливаются, если трубы сделаны из меди, так как этот металл входит в реакцию с алюминием, что разрушает как трубу, так и устройство.

Чугунные распространены в старых домах небольшой этажности из-за невысокого рабочего давления max 12 атм.

Не очень подходят для квартир, так как, во-первых, они тяжелые, что делает процесс монтажа трудным. Устройства медленно нагреваются и медленно остывают, что затрудняет регулировку температуры в помещении.

С другой стороны эти устройства не реагируют с теплоносителем, долговечны.

Стальные. Недорогое решение для многоквартирных домов в несколько этажей. Быстро ржавеют, поэтому срок службы невелик – 15-25 лет. Но их легко монтировать. Совмещаются с любыми трубами. Возможность наращивания дополнительными секциями отсутствует.

Установка радиаторов отопления в квартире

Существуют специальные предписания по установке тепловых радиаторов. Они прописаны в СНиП. Устройство должно выдерживать давление теплоносителя в отопительной системе

Металл, из которого сделан радиатор, не должен составлять с трубами системы гальванические пары. Это происходит, к примеру, при взаимодействии алюминия и меди. Реакция такого соединения приведет к коррозии.

Расстояние между прибором и выступающей частью подоконника должно быть 10 см. Если этот показатель составляет менее 75% глубины радиатора, высвобождение теплового потока будет затруднительно.

Между нижним краем устройства и полом должен быть зазор не менее 10 см и не более 15 см. При маленьком расстоянии теплообмен будет проходить неэффективно и медленно, а при большом будет наблюдаться сильный перепад температуры по высоте комнаты.

Важно: верхние плоскости секций радиатора должны находиться в одной плоскости, разброс более чем в 3 мм недопустим.

В случае, если прибор установлен не под окном, а возле стены, расстояние между этими двумя поверхностями составляет не менее 20 см.

Расположение радиатора

Тепловое устройство устанавливается таким образом, чтобы его теплоотдача была максимально эффективной.

Наилучшее место – под окнами, так как именно посредством их происходят самые большие теплопотери. Если помещение имеет внешнюю холодную стену, на ней устанавливают дополнительные радиаторы.

Трубы в отопительной системе:

• Стальные трубы традиционно устанавливаются в многоквартирных домах большой этажности. Переносят высокое давление и температуру. Подвержены коррозии.
• Металлопластиковые стали использоваться при прокладке отопительной системы недавно, но они уже успели стать популярными. Удобные при установке радиаторов.
• Полипропиленовые трубы тоже пользуются популярностью. Простота монтажа обуславливается возможностью неразъемного соединения посредством метода диффузионной сварки.
• Полиэтиленовые трубы хоть используются не часто из-за несколько высокой цены и небольшой области применения. Последнее связано с особенностью конструкции, а точнее — радиуса изгиба.
• Медные – редкое решение из-за дороговизны и высоким требованиям к теплоносителю. Устанавливаются только в частных домах.

Фурнитура

К фурнитуре относятся вспомогательные элементы. Кран Маевского предназначен для стравливания воздуха или других газов из радиатора. Присутствие воздуха в отопительном приборе называется «воздушная подушка». Она может стать причиной некорректной работы радиатора.

Внимание! Перед тем, как стравливать воздух в радиаторах отопления, внимательно изучите инструкцию во избежание разгерметизации системы.

В продаже есть также отражающие экраны, которые крепятся на стенке позади отопительного устройства, призваны уменьшить теплопотери. Испарители на радиатор, которые поддерживают влажность воздуха в помещении. Вентиляторы, которые устанавливают на сам прибор с целью увеличения теплоотдачи и сушилки.

Что мешает эффективному отоплению?

В помещении может быть холодно не только из-за плохой работы устройства, но и из-за преград, которые устанавливает сам человек. Теплоотдача уменьшается если:

• радиатор закрыт длинными портьерами;
• устройство закрыто мягкой мебелью;
• есть выступающие подоконники;
• поверх расположены декоративные решетки.

Схемы подключения и установка дополнительного радиатора

Существует несколько схем установки радиаторов отопления в квартире:

1. Боковое. Самая распространенная схема подключения из-за высокой теплоотдачи. Труба, по которой подается теплоноситель, соединяют с верхним патрубком, а отводящую – соответственно с нижним.
2. Нижнее используют преимущественно в квартирах, где трубы спрятаны в полу или проходят под плинтусом. Патрубки для подачи и отвода располагаются внизу.
3. Диагональное используют для подключения радиаторов, количество секций у которых превосходит 12 штук. Теплая жидкость подается в верхний патрубок с одной стороны батареи, а выводится через нижний с другой.
4. Последовательное можно использовать лишь в системах с высоким давлением, которое способно обеспечить движение теплоносителя по всем радиаторам.

Установка дополнительного радиатора:

1. Выводят теплоноситель из системы.
2. Выбирают место для креплений и устанавливают кронштейны.
3. Собирают радиатор. Для этого используется специальный уплотнительный лен. Для затягивания соединений надо использовать динамометрический ключ.
4. На одно из боковых неиспользуемых отверстий устанавливается кран Маевского. Остальные затыкаются пробкой.
5. Радиатор устанавливается на стену и выставляется по горизонтали и вертикали.
6. Нарезается резьба в местах соединения со стояком, присоединяются остальные необходимые элементы. Все соединяется в одну систему.
7. В конце – обязательная проверка на герметичность.

Перед самостоятельной установкой батареи в квартире необходимо основательно подготовится. Даже незначительные ошибки могут привести к аварии и дополнительным денежным затратам. Следует выбрать сам радиатор, оценить, какая схема подключения будет наиболее эффективной и заранее подготовить необходимый инструментарий.

Если у Вас есть элементарные технические знания и навыки работы с инструментом, установить радиатор вполне реально. Важно изучить вопрос, следовать инструкциям и взвешивать каждый шаг.

Мастер-класс по установке радиаторов отопления в квартире своими руками посмотрите на видео:

Какие бывают ошибки при замене радиаторов отопления, узнайте из видео ниже:

Схемы установки радиаторов отопления в квартире – подробнее посмотрите на видео:

Источник: http://holodine.net/dopolnitelnoe-uteplenie/radiator/type/ustanovka-radiatorov-otopleniya-v-kvartire/

Как установить батареи отопления в квартире своими руками?

Давайте посчитаем, например, в городе численностью до 100 тыс. человек, заменить один радиатор будет стоить около 2500 рублей, а теперь посчитайте, сколько их у Вас по всей квартире? Монтаж отопления в квартире своими руками позволит сэкономить не одну тысячу рублей в семейном бюджете. Ну как, сумма, которую Вы можете сэкономить, приятно удивила?

А теперь давайте поговорим о том, что Вам понадобиться для установки радиаторов отопления своими руками. От Вас потребуется время и желание, знания, умения пользоваться калькулятором и конечно инструмент, с помощью которого все будет делаться.

Допустим, что Вы готовы приступить к установке, но давайте получим некоторые знания по способам разводки радиаторов. Всего насчитывается около пяти вариантов подключения, а именно:

• Боковое одностороннее;
• Нижнее;
• Диагональное;
• Последовательное;
• Параллельное.

Боковая односторонняя разводка

Данный вид подключения считается самым популярным. Не важно, с какой стороны подводится водопровод, но вода попадает по верхнему патрубку, а уходит по-нижнему, все просто. Данный тип подключения имеет самую большую теплоотдачу. Не стоит экспериментировать и подавать воду по-нижнему патрубку, как показывает статистика, теплоотдача снижается на 6%.

Для радиаторов насчитывающих больше 10-12 секций иногда ставят удлинители, но это только в том случае, если крайние секции плохо нагреваются.

Нижняя разводка

Этот вид разводки осуществляется, если трубы находятся под полом. Конечно, такой тип является самым эстетичным, но теплоотдача будет ниже, чем у одностороннего типа. Коэффициент потери тепла в районе 10%.

Диагональная разводка

Диагональный тип подключения характерен больше для многосекционных радиаторов, все это для уменьшения потери тепла, в результате подача осуществляется по верхнему патрубку, а по-нижнему уходит обратно в котел. Коэффициент потери тепла в районе 2.5%.

Последовательная разводка

Установка батарей отопления при помощи последовательной разводки не представляется возможным, но для общего развития должны знать. Такой вид подразумевает подключение одного радиатора за другим, для удаления избытка воздуха в системе ставятся краны Маевского. Недостатком этой разводки является полная остановка отопления во время аварийной ситуации на одной из батарей.

Разновидности батарей отопления

Перед тем, как перейти к сути, Вы обязательно должны определить для себя, какие радиаторы подойдут именно под Вашу жилую площадь. Чтобы грамотно выбрать нужный тип батареи необходимо знать площадь комнаты, условия (угловая, первый этаж, плохая теплоизоляция и др.), а также сами свойства каждого вида батарей.

Батареи выпускают из:

• Чугуна;
• Стали;
• Алюминия;
• Биметалла.

Батареи из чугуна

Характеристики чугунных батарей отопления иногда удивляют. Этот вид батарей является лидером по продолжительности жизни. Установка батарей из чугуна началась еще во времена СССР, затем был спад, и все старались избавиться от них. Сейчас после выхода модернизированной версии радиатора спрос снова выравнивается на прежний уровень.

Преимущества:

• Большой срок эксплуатации;
• Гарантия 50 лет;
• Хорошая теплоотдача;
• Не подвергается воздействию жесткой и химически-обработанной воды;
• Выдерживает повышенное давление.

Недостатки:

• Большой вес;
• Не эстетичны;
• Вызывают трудности при монтаже.

Совет. Выбирая чугунные батареи отопления, опирайтесь на характеристики, а не на эстетический вид.

Батареи из стали

Радиаторы из стали имеют более современный вид и встречаются двух видов – панельные и трубчатые. Стальные батареи отопления имеют характеристики, которые соответствуют и одному и второму виду.

Панельные радиаторы из стали выглядят как две стальные пластины, сваренные между собой, внутри проходит трубчатый контур, который имеет вход и выход. Вид разводки панельного радиатора бывает как нижний, так и боковой.

Трубчатые батареи из стали выглядят как гнутая труба, которая состоит из множества секций. Количество секций зависит от площади и свойств помещения.

Преимущества:

• Легче, чем чугунные;
• Высокая теплоотдача;
• Повышенное КПД;
• Недорогие.

Недостатки:

• Быстро остывают (при отключении);
• Не всех удовлетворяет внешний вид.

Еще раз призываем, при установке стальных батарей отопления смотреть на характеристики, а не на внешний вид.

Батареи из алюминия

При производстве таких батарей используется сплав, а не чистый алюминий, а окрашиваются они, как правило, в эмаль белого цвета. Добавить или убрать секции самому не составит труда, если у Вас имеется под рукой специальный ключ.

Преимущества:

• Красивые;
• Легкие;
• Недорогие.

Недостатки:

• Поддаются химическому воздействию;
• Не выдерживают повышенного давления;
• Не стоит устанавливать в квартиру с центральным отоплением.

Батареи из биметалла

Самая популярная модель радиаторов на сегодняшний день. Хорошие модели выпускают из сплава высокого качества, но можно легко нарваться на дешевые аналоги. Сам радиатор чем-то напоминает «пирог». Снаружи металлическая оболочка, внутри которой находятся биметаллические трубки.

Преимущества:

• Легкие;
• Эстетичные;
• Хорошая теплоотдача;
• Большой срок службы;
• Не поддаются воздействию реагентов.

Недостатки:

Правила подключения

Не имеет разницы, какой вид радиаторов Вы собираетесь ставить у себя в квартире, правила подключения батарей отопления одни для всех. Итак, самое главное:

• Для полной теплоотдачи радиатора отопления Вы должны выдержать расстояние между самим радиатором и подоконником, минимальное расстояние 5 см.
• Расстояние от пола до радиатора не меньше 7см.
• Расстояние от стены до стенки радиатора минимум 4 см. Для лучшей теплоотдачи и сохранения тепла в помещении за радиатором на стене можно закрепить отражающий экран.

Расчет количества секций

Для каждого вида радиаторов свой показатель теплоотдачи, лучше всего поинтересоваться этой информацией у продавца. Но существует старый дедовский способ прикинуть количество самостоятельно. Средним коэффициентом принято считать 1 секция на 2 кв. м. площади и 2.7 м. в высоту.

Не стоит опираться на этот коэффициент со всей уверенностью, лучше брать с запасом, ведь секция не знает, что у Вас может быть первый этаж и угловая комната или это может быть середина дома и средний уровень этажей, все индивидуально.

Набор необходимых инструментов

Примерный список представлен ниже:

• Паяльник по полипропилену;
• Перфоратор;
• Шуруповерт;
• Болгарка;
• Уровень;
• Ключи разводные;
• Шестигранники;
• Рулетка;
• Карандаш.

Пошаговая инструкция

На примере установки биметаллической батареи проведем свой экскурс в мир профессионалов. Подключение производится по боковой разводке с использованием байпаса. Монтаж осуществлялся при помощи металлопластиковой трубы. Перед монтажом в своей квартире посоветуйтесь со специалистами, может для Вашей системы отопления не подойдут трубы из металлопластика.

Советуем посмотреть, как правильно монтировать теплый пол для ванной комнаты.

Чтобы упростить целостный процесс был разбит на 3 основных этапа:

• Демонтаж б/у батареи;
• Подготовка и установка байпаса;
• Монтаж батареи.

Любая работа имеет подготовительный этап. Так вот монтаж радиаторов начинается с демонтажа, обратного процесса. Демонтаж осуществлялся старой чугунной батареи.

• Первым делом нужно распаковать новый радиатор и проверить его комплектацию. А именно пробки на каждой из сторон радиатора.
• Теперь, когда радиатор распакован, возьмите коробку и разделите ее напополам. Первую часть используют для подложки под радиатор, чтобы не поцарапать эмаль. Вторую часть подложите в места, где будете отрезать трубы. Кстати, чтобы не поцарапать радиатор, всегда кладите его на заднюю часть (кладите, не ставьте и не облокачивайте его, горький опыт настаивает на этом).
• На этом этапе просто соберите все вместе, все инструменты и комплектующие. Еще раз проверьте все. Принесите тазик или чашку, она Вам понадобиться, когда Вы надрежете отопительную трубу. Установка батарей отопления подразумевает строгое соблюдение всех этапов, отклонение от заданного курса может вызвать ненужные последствия.
• На этом этапе был проведен демонтаж крана, также удостоверились, что в системе отсутствует давление. Если давление в системе имеется, обратно закрутите пробку и постарайтесь спустить воду со стояка. Для этого можно попробовать самостоятельно попасть в подвал и слить воду, либо обратиться за решением в ЖКХ, но будьте готовы наткнуться на отказ (в этом случае придется раскошелиться на подмасливание сантехника).
• Когда все прошло гладко можно приступать дальше. Нужно открутить гайки и отсоединить старую батарею от стояковых труб. Если это не получается, придется резать и нарезать резьбы. После того как гайка поддалась, нужно замерить насколько можно отрезать резьбу и нужно ли оно Вам вообще.

• Снимаем чугунный радиатор с крепежа.

• Теперь, когда нам ничего не мешает, можем приступать к обрезанию лишних кусков труб.

• Убираем батарею туда, где она не будет Вам мешать.

• Демонтируем крепления, возможно понадобится перфоратор, молоток или ломик.

• Теперь, когда б/у радиатор Вам больше не мешает, переходим к подготовке и сборке. Собирать мы будем арматуру для байпаса. Берем тройник и с одной стороны сажаем кран, с другой ниппель под металлопластиковую трубу.

• К перпендикулярной стороне подсоединяем тоже ниппель, но этот ниппель понадобится нам для байпаса.

• После предварительной сборки, разбираем все, и на каждое резьбовое соединение, которое будет входить в тройник, нужно намотать уплотнитель. Советуем использовать сантехнический лен, он надежнее и имеет свойство разбухать при намокании, а значит, и увеличивать свои герметичные свойства. Соберите два таких соединения на верхнюю и нижнюю трубу (подача и обратка).

• После того как все собрано, смело сажайте на трубы для стояков. После этого можно переходить к замерам длины байпаса.

• Длина байпаса рассчитана строго между двумя ниппелями и войти прямой трубе туда не удастся, поэтому пере тем, как вставить байпас слегка согните его посередине.
• Согнутое байпас соединение вставьте в нижний ниппель потом в верхний, а теперь выровняйте трубку. Можно намертво фиксировать байпас.

• После установки байпаса, проверьте, что краны перекрыты и подайте воду в систему, проверьте все соединения и убедитесь, что нет подтеков.

• Теперь можно переходить к подготовке новой батареи. На каждой стороне закрепите футорки. Они должны идти в комплекте или покупается отдельно для радиатора. В нем идут 4 футорки, кран Маевского и заглушка.
• Со стороны труб, вкрутите фитинги, на каждое резьбовое соединение равномерно наматывается сантехнический лен, помните об это всегда.
• На противоположной стороне вверху крепится кран Маевского, а внизу заглушка.

• Давайте перейдем к разметке. Подвесив на краны и поддерживая снизу, поймайте по уровню нужное положение, разметьте вертикали и найдите горизонтальные пересечения относительно найденному уровню и уровню труб. Всего нужно найти 2 верхних точки и 1 или 2 нижние в зависимости от веса батареи.

• На размеченных пересечениях просверливаем отверстия, забиваем дюбели и вкручиваем крепления. Расстояние между радиатором и стеной должно быть около 5 сантиметров, это необходимо для хорошей вентиляции. Такое же расстояние нужно соблюдать по возможности между верхней и нижней частью.
• После того как первые два кронштейна имеются, повесьте радиатор и по необходимости можно добавить нижний. Теперь можно переходить к замерам трубы.

• Замеренные куски труб по старой схеме, чуть присогнув вставляем в один из концов, потом в другой и выравниваем. Вставленные трубы намертво зажимаем.

•     24.Можно открывать краны и опрессовывать батарею. Если нет подтеков, нигде не брызжет, постепенно, открывая кран Маевского, стравите лишний воздух.

Вот и закончилась ознакомительная часть. Теперь Вы знаете, как осуществляется монтаж и без труда сможете осуществить ее собственными руками. В результате Вы получите бесценный опыт и сэкономите приличные деньги своей семье. Задавайте свои вопросы в комментарии, делитесь своим опытом.

Источник: https://inforemontik.ru/ustanovka-batarej-otopleniya-v-kvartire-svoimi-rukami/
