Стальные радиаторы отопления: особенности выбора и тонкости монтажа

Содержание

Стальные радиаторы отопления: аргументы «за» и «против»

Стальные радиаторы отопления: особенности выбора и тонкости монтажа

Российский рынок климатической техники предлагает потребителю разнообразие в выборе радиаторов отопления, выполненных из алюминия, меди, биметалла и чугуна. Несмотря на такой широкий ассортимент, отопительные приборы из стали не потеряли своей актуальности.

Чаще всего, применяются стальные радиаторы в системах отопления (СО) частных и загородных домов, общественных зданиях и сооружениях.

Такой выбор обусловлен более высокой, чем у алюминиевых аналогов, теплоотдачей при низкой стоимости устройства и стильной «внешности».

Стальные батареи отопления могут различаться по конструкции, габаритам, цветовому и дизайнерскому исполнению, стоимости и методу установки. Не стоит забывать и о производителях данного оборудования.

Для правильного выбора радиатора отопления из стали нужно ознакомиться с типами данных отопительных устройств, их техническими и эксплуатационными характеристиками, конструктивными особенностями различных моделей и нюансами монтажа.

Виды стальных отопительных приборов, их конструктивные особенности и различия

Стальной отопительный радиатор – это прибор прямоугольной формы, настенного исполнения, имеющего трубчатую или панельную конструкцию.

Трубчатая батарея представляет собой конструкцию, состоящую из двух горизонтальных коллектор, соединенных между собой вертикальными трубками с толщиной стенок от 1 до 1,5 мм.

Стальные трубчатые радиаторы отопления рассчитаны на использование в автономных СО малоэтажных построек с максимальным рабочим давлением  8-10 кг/см2.

На отечественном рынке климатической техники можно приобрести как монолитные, так и секционные модели.

Достаточно распространены и многотрубные модели. Некоторые производители производят радиаторы с шестью рядами вертикальных трубок. На фото показан трехтрубная стальная батарея.

Последние обладают большей площадью теплообмена – а значит более эффективны. Есть у таких моделей и недостаток – большая масса, по сравнению с двухтрубными изделиями.

К достоинствам приборов данного типа можно отнести:

  • Простоту конструкции, которая обуславливает их невысокую стоимость.
  • Гигиеничность и безопасность. Трубчатые батареи прекрасно моются и не имеют острых углов. Именно поэтому их часто устанавливают в детские комнаты.
  • Устойчивость к резким, но кратковременным скачкам давления.
  • Стойкость к механическим воздействиям. Конструкция полностью сварная и не предполагает наличия технологических зазоров, прокладок и уплотнений между трубками.

Основным достоинством, по мнению большинства пользователей, является универсальность данных устройств и простота монтажа. Установить радиаторы отопления данного типа можно в любом положении и под любым углом. Большинство моделей укомплектовано крепежом.

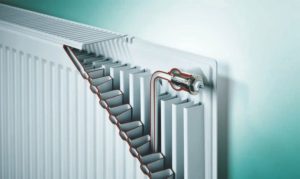

Панельный радиатор изготавливается по следующему алгоритму: две горизонтальных трубы (коллектора) соединяются между собой двумя стальными пластинами, между которыми происходит циркуляция теплоносителя. Пространство между пластинами закрыто декоративными решетками.

Толщина экранов варьируется, в зависимости от модели и может составлять 1,2 – 1,5 мм.

Для увеличения площади теплоотдачи к внутренним поверхностям панелей приварены П-образные профили или гофрированная металлическая пластина.

Кроме этого, такая конструкция создает внутри устройства эффект естественной конвекции, доля которой доходит до 75%, что крайне положительно сказывается на эффективности прибора.

Схема подключения радиаторов отопления может быть:

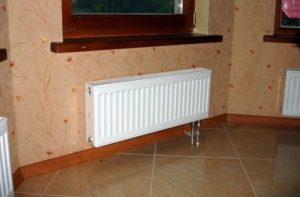

  • Нижняя.

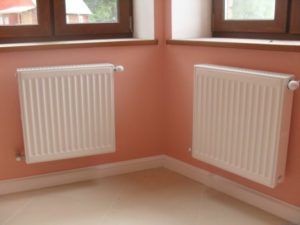

  • Боковая.
  • Диагональная.

Наиболее дешевыми являются модели с нижним подключением; наиболее эффективным – диагональное.

Важно! Следует знать, что оборудование с нижним подключением должно оснащаться встроенным термостатическим вентилем, на который уже монтируется терморегулятор.

Существуют трехпанельные (трехрядные) модели стальных радиаторов. Благодаря большей площади теплоотдачи они значительно эффективней двухпанельных.

Недостатком является большая масса, которая сравнима с чугунными батареями. К числу достоинств панельных радиаторов относятся: стильный внешний вид, большой выбор размеров, расцветок и конфигураций.

На рисунке показаны типы и габариты стандартных, стальных панельных радиаторов.

Общие недостатки для всех типов стальных батарей

С достоинствами разобрались: простота конструкции, дешевизна, широкий модельный ряд и возможность работы как в центральных, так и в автономных СО. Для объективности картины нужно перечислить несколько недостатков стальных устройств, которыми оперируют все производители алюминиевых и биметаллических батарей отопления.

  • Низкая устойчивость к коррозии. Действительно, сталь подвержена влиянию коррозийных процессов. Вопреки расхожему мнению, что в воде металл ржавеет, главным источником коррозии является кислород, который появляется в центральных СО при сливе теплоносителя в летний период. Вода в такой отопительной системе также насыщена кислородом. В автономных СО кислород из воды выводиться достаточно быстро, так, как теплоноситель в контуре циркулирует один и тот же. В автономных СО теплоноситель практически никогда не сливается, поэтому коррозийные процессы сведены к минимуму.
  • Низкое качество покрытия. Цвет и дизайн – это понятие субъективное. Принимая во внимание данный недостаток, такой радиатор легко перекрасить, сделав его эксклюзивным дизайнерским шедевром, или закрыть экраном.

Или таким:

На крайний случай вот таким:

Технические характеристики влияющие на выбор

Подбирая стальной радиатор для автономной СО частного или загородного дома, кроме размеров и способа подключения, необходимо ориентироваться на следующие характеристики прибора:

  • Тепловая мощность.
  • Рабочее и испытательное давление.

Необходимо ознакомиться с требованиями производителя по рекомендованному уровню кислотности теплоносителя.

Тепловая мощность прибора или теплоотдача. Алгоритм подбора устройства по данному параметру прост: Теплопотери помещения должны быть компенсированы тепловой мощностью отопительного устройства. Проблема в том, что для расчетов потребуется (для каждого помещения) суммировать теплопотери от кровли, пола, стен и остекления, учитывая степень утепления и теплопроводность материалов.

Вариант простой: использовать онлайн-калькуляторы.

Если вы уверенных пользователь интернет или таковым себя считаете, то на специализированных ресурсах, (которых в сети можно встретить огромное количество) есть специализированные программы.

Которые в реальном времени рассчитают необходимую для конкретного помещения тепловую мощность панельного радиатора российского производства, или венца европейской технической мысли.

Есть вариант усредненный: Для 10 м2 помещения требуется 1 кВт тепловой энергии. Он менее точный, зато быстрый и простой. Например, для помещения в 20 м2 нужен радиатор, с тепловой мощностью 2 кВт.

Если два окна, то лучше увеличить данное значение на 20% и разбить на два устройства. Для исходного помещения приобретаем 2 радиатора с мощностью 1,2 кВт каждый из которых устанавливаем под подоконником.

Вариант четвертый – обратиться к специалистам, которые сделают все расчеты за вас.

Внимание! Мощность батареи, указанная производителем в документах к прибору, прописана как: 2000Вт при DT = 70°. Может быть и так: 2 кВт при ΔТ = 70; или так: 2000 Вт при ДТ = 70°

DT – это коэффициент, который определяется по формуле: (tподачи + tобратки)/2 — tвоздуха. При рекомендованной разнице в 20°С между подачей и обраткой, параметры должным выглядеть следующим образом:подача = 98°С; обратка = 78°С; воздух в помещении = 18°С. Такой норматив для стран СНГ. В современных центральных и тем более автономных СО таких параметров быть не может.

Совет: Нужно сделать самостоятельный расчет мощности стальных радиаторов отопления, таблица, представленная ниже, поможет вычислить поправочный коэффициент.

Алгоритм действий такой: подставите в данную формулу показатели своей СО и температуры воздуха.

Полученное значение сравните с таблицей и найдите поправочный коэффициент, который нужно будет умножить на паспортную мощность выбранного устройства.

Рабочее давление – это тот параметр, который сохраняется в СО во время всего периода отопительного сезона. Испытательное (опрессовочное) давление – параметр, при котором испытывается максимально возможное давление, не приводящее к протечкам, аварийным ситуациям, разгерметизации оборудования.

Применяться данное оборудование может как в центральных, так и в автономных СО. Единственным условием, которое необходимо контролировать владельцу является рабочее давление в системе, которое не должно превышать 10 Бар. Критическим, для таких приборов является давление в 13 Бар.

В качестве заключения предлагаем посмотреть видео с мнением специалиста:

Источник: http://ventilationpro.ru/sistemy-otopleniya/material-dlya-sistemy-otopleniya/stalnye-radiatory-otopleniya-argumenty-za-i-protiv.html

Радиаторы отопления: выбор и замена своими руками

Стальные радиаторы отопления: особенности выбора и тонкости монтажа

Рано или поздно в любой квартире или частном доме приходиться менять некоторые элементы, в частности радиаторы отопления.

Причин этому может быть масса, начиная от непрезентабельного внешнего вида, заканчивая ухудшением их работы или поломкой.

При этом необходимо правильно выбрать новые батареи, которые будут оптимальными по своим характеристикам для конкретного помещения. Для этого нужно рассмотреть все нюансы их работы, отличия и разновидности способов монтажа.

Виды радиаторов отопления

На данный момент существует несколько видов радиаторов отопления по материалу, из которого они созданы. Чаще всего используют:

  • чугунные;
  • алюминиевые;
  • стальные;
  • биметаллические приспособления для отопления помещения.

Последние представляют собой изделия, изготовленные из разного рода металлов, зачастую это сталь с алюминием, или сталь с медью.

Чугунные радиаторы отопления

Отопительные радиаторы, изготовленные из чугуна, долгое время были самыми распространенными на территории многих стран. Самым большим бесспорным положительным качеством, которым они обладали, являлось то, что они не подвержены коррозии.

При этом их срок службы довольно большой, и равняется 50 лет. Но это не предельный возраст радиатора, так как с помощью специальной промывки его можно реанимировать и продлить еще на неопределенное время.

Минусов такого способа продления срока службы является физически тяжелый процесс, который вызывает массу хлопот.

Сейчас бытует мнение, что старые чугунные радиаторы времен СССР были намного лучше, но при этом далеко не всегда новые являются плохими. В любом случае их срок службы намного опережает срок других видов батарей.

Их стоимость сравнительно невысокая, так как цена одной секции может достигать 500-1000 рублей. При этом существует различные модификации, дизайнерские и инженерные, которые могут стоять и нескольких тысяч долларов.

Недостатком чугунных радиаторов, который нельзя не заметить, является их очень большой вес. Современные односекционные отопительные изделия из чугуна могут весить около 10 килограмм. При этом раньше их вес был еще на треть больше. Поэтому замена старых советских радиаторов – дело непростое, и ее необходимо осуществлять достаточно осторожно.

Алюминиевые радиаторы отопления

Ввиду того, что алюминий более легкий металл, радиаторы из него, значительно более легкие, нежели чугунные. Данные вид батарей отличается самым высоким уровнем теплоотдаче среди всех других видов. История использования алюминиевых радиаторов показала их невысокую стоимость.

Они являются достаточно бюджетным вариантом, который могут себе позволить многие. Стоимость секции такого радиатора в два раза ниже секции чугунного.

Но при том, что стоимость алюминиевых батарей невысокая, они обладают довольно важными недостатками, из-за которых им все чаще не отдают предпочтение при покупке. Среди них:

  • Подверженность коррозии;
  • Затруднительность использования;
  • Подверженность механическому воздействию.

Алюминий в значительной мере реагирует на воду, поэтому он достаточно быстро подвергается образованию коррозии на нем.

К тому же систему отопления, которая состоит хотя бы с одного алюминиевого радиатора на лето надо освобождать от наличия в ней воды, при этом оставляя краны открытыми. Если это не сделать, существует возможность того, что радиатор даст трещину.

Из-за того, что алюминий достаточно мягкий, любое механическое воздействия на радиатор может оставить после себя вмятину.

Из-за своих особенностей при централизованном отоплении устанавливать алюминиевые радиаторы не рекомендуется. Их чаще всего используют для частных домов и помещений, где легче контролировать подачу воды. Даже если при централизованном отоплении сливать с нее воду, все равно воздух в ней может двигаться, что может оказаться небезопасным.

Стальные радиаторы отопления

Стальные батареи по своей теплоотдаче достаточно близки к чугунным радиаторам. При этом они обладают рядом особенностей, таких как вес и скорость нагревания. Сталь нагревается быстрее чем чугун, но при этом весит в несколько раз меньше.

Подверженность коррозийным явлением у стальных батарей более высокая, нежели у чугунных. Но при этом они медленнее выходят из строя, чем алюминиевые радиаторы. Никаких бурлений воды и воздуха в них не возникает, при этом они не могут треснуть или лопнуть. Переживать о том, что такая батарея разорвется в межсезонный или летний период, не стоит.

Самым большим плюсом стальных радиаторов является возможность их изготовления в любых конфигурациях. Все это зависит от фантазии заказчика и возможностей производителя. В некоторых случаях из стали получаются настоящие шедевры искусства. Стоимость таких радиаторов довольно высокая. При этом стандартная стоимость стальных батарей приблизительно 2000-3000 рублей.

Биметаллические радиаторы отопления

Биметаллические батареи с каждым годом становятся все более популярными и востребованы на рынке. Они бывают двух видов в зависимости от того, какой металл используется внутри: медные и алюминиевые.

Разница между видами биметаллических радиаторов состоит в их долговечности и стоимости. Медные гораздо более длительный срок служат и стоят дороже. Если брать во внимание стандартные размеры батареи, цена одной батареи будет около 4-5 тысяч рублей.

Их процесс работы состоит из двух частей. Внутри алюминиевые или медные трубы прогреваются за счет горячей воды, которая в них циркулирует. Они в свою очередь нагревают стальной корпус, который отдает это тепло помещению.

Но в то же время воду сливать в случае использования алюминиевых труб на лето необходимо обязательно.

Если Вам не хватает тепла, можно установить обогреватель, почитать про них можно здесь.

Как установить своими руками

Установить батареи обогрева в помещении собственноручно довольно несложно. При этом важно знать сам процесс, и подготовить необходимые для этого инструменты и детали, среди которых краны, ключи, герметик и кронштейны.

Держатели, на которых они крепятся, также вынимаются, а следы от креплений заделываются в случае, если это необходимо.

После того, как было осуществлено подвешивание, можно приступать к присоединению трубок, через которые к прибору будет подаваться вода. В некоторых случаях трубы устанавливаются под наклоном, чтобы была естественная циркуляция воды в системе.

Но в частных домах, в которых установлен свой котел, лучше всего использовать циркуляционный насос, который будет перекачивать воду.

Во время замены радиаторов отопления желательно поменять и трубы на полипропиленовые, которые более эстетично выглядят, не ржавеют внутри, что является огромным плюсом.

Только после осуществления всех этих процессов можно провести испытуемый запуск системы. Все элементы, которые могут давать протечку или какие-то сложности в циркуляции воды нужно проверить. После этого установка радиаторов своими руками будет закончена.

Подробную инструкцию можно посмотреть в данном видео:

Помимо основных моментов установки здесь подробно показывается момент крепления и регулировки системы. Обратите внимание на процесс запуска.

Как выбрать радиаторы (по площади, теплоотдаче и т.д.)

При выборе элементов отопления для помещения необходимо учитывать несколько факторов, чтобы в дальнейшем с таким важным процессом не было никаких проблем и трудностей.

Среди основных критериев выбора радиатора можно выделить тип отопительной системы, теплоотдачу объекта и площадь помещения.

Чтобы выбор был правильный, нужно понимать в чем разница разных видов батарей и для чего они предназначены.

Полотенцесушитель также входит в отопительную системы, подробности как его выбрать и установить, можно прочитать тут.

Тип отопительной системы

В первую очередь при выборе радиатора необходимо отталкиваться от типа отопительной системы. При выборе централизованного и автономного отопления необходимы разные виды батарей.

Централизованное отопление отличается своей непредсказуемостью, жесткой кислотной водой, резким включением и сливом воды на лето. Поэтому для таких систем необходимы радиаторы, у которых рабочее давление составляет 6, а то и 9 атмосфер.

Автономное отопление более мягкое, двухтрубное, а кислотность воды в нем нейтральная. Поэтому в таких случаях можно выбирать радиаторы, рабочее давление которых всего 3-5 атмосфер.

Теплоотдача

Теплоотдача отопительных приборов также очень важна при их выборе. Она отличается у разных видов радиаторов, поэтому на нее обязательно нужно обращать внимание. Теплоотдача одной секции указана в паспорте объекта:

  • Радиаторы из чугуна – от 100 до 160 Ватт;
  • Радиаторы из алюминия – от 82 до 212 Ватт;
  • Радиаторы из двух металлов – от 150 до 180 Ватт.

В итоге самым лучшим радиатором по своей теплоотдаче является алюминиевый.

Площадь помещения

Очень большое влияние на выбор радиатора осуществляет площадь помещения, для которого он предназначен. Существует довольно простая формула для помещений, высота потолка которых равняется 2,6-2,8 метров. В соответствии со строительными нормами для обогрева такой комнаты потребуется 100 Ватт тепловой мощности на 1 квадратный метр.

Для того чтобы рассчитать заключительное количество тепла, которое понадобится для помещения, необходимо площадь умножить на 100 Ватт.

После этого полученный результат следует разделить на теплоотдачу одной секции, указанную в паспорте. Полученный результат лучше всего округлить до ближайшего целого числа в сторону увеличения.

Если теплопотери помещения небольшие, можно это сделать и в меньшую сторону.

Если комната имеет большие теплопотери из-за балкона или из-за своего местоположения в углу дома, лучше всего умножить результат приблизительно на 15-20% в зависимости от конкретной ситуации.

Достоинства и недостатки

Как и все приборы, радиаторы имеют свои положительные и отрицательные стороны. Все зависит от их видов, так как самую главную роль в этом процессе играет металл, из которого изготовлено изделие.

Стальные радиаторы обладают низкой инерционностью, из-за чего долго нагреваются и остывают. При этом их теплоотдача достаточно хорошая. Из-за того, что объем теплоносителя небольшой, потребление энергии также низкое.

Очень важным достоинством этого вида батарей является их безопасность и экологичность. К тому же они достаточно дешевые.

Для них опасны удары и слив воды, который приводит при соприкосновении стенки с воздухом к образованию коррозии.

Чугунные радиаторы очень долговечны и не поддаются коррозийным явлениям. Они хорошо подходят для комнат с высокими потолками, а при отключении обогрева длительное время не остывают. При этом у них довольно невысокая цена. К недостаткам можно отнести большой вес, долгий разогрев, значительный объем теплоносителя и хрупкость к гидроударам.

Биметаллические радиаторы отличаются отсутствием инерционности, выдерживанием гидроударов и повышения температуры, небольшим объемом, легкостью монтажа и стойкость к коррозии. Недостатки таких батарей высокая цена и низкая теплоотдача.

Радиаторы из алюминия отличаются легкостью, легкой установкой, высокой теплоотдачей, быстрым нагреванием и экономичностью. При этом они подвергаются коррозии, имеют небольшой срок службы, отличаются слабой конвекцией, и невозможностью выдержать гидроудары, а также скачки давления.

Как выбрать и установить декоративный экран на радиаторы отопления можно прочитать тут.

Популярные производители радиаторов

Зачастую покупатели выбирают известные фирмы, которые заслужили свою репутацию. Среди таких фирм можно выделить Global, Purmo, Kermi, SMART и Rifar.

Global – это итальянская фирма, которая изготавливает радиаторы из алюминия. Она отличается тем, что делает высококачественную продукцию интересного дизайна. В сравнении со многими другими радиаторами такого типа, ее батареи более устойчивы к коррозии и более долговечны.

Финский бренд Purmo производит радиаторы среднего класса по своей стоимости. У них достаточно широкая линейка моделей, которая превышает 1000 видов. Они отличаются не только стоимостью и дизайном, но и условиями эксплуатации и техническими характеристиками.

Компания Kermi является немецким производителем радиаторов, который также имеет множество моделей и типов батарей в своем производстве. Ценовая политика компании относится к среднему и эконом-классу.

SMART производит биметаллические и алюминиевые радиаторы универсальных дизайнов. Китайская компания является одним из самых дешевых брендов, которые можно приобрести на отечественном рынке.

Rifar является российским производителем, который изготавливает радиаторы полностью подходящими к условиям эксплуатации в стране. Продукция фирмы не очень дорогая, из-за чего обладает популярностью. При этом качество таких батарей достаточно хорошее и может составить конкуренцию более дорогим импортным аналогам.

Подведя итоги, можно сказать что процесс выбора и замены радиаторов отопления довольно трудоемкий, но его вполне можно выполнить своими руками. При выборе стоит учитывать тип отопительной системы в доме, а также требования, предъявляемые к теплоотдаче батарей. Сравнение достоинств и недостатков систем, а также характеристик производителей позволит сделать оптимальный выбор!

Источник: http://guru-remonta.ru/santehnika/radiatory-otopleniya.html

Стальные батареи отопления — видео-инструкция по монтажу металлических радиаторов своими руками, особенности трубчатых изделий, Kermi, цена, фото

Стальные радиаторы отопления: особенности выбора и тонкости монтажа

Стальная батарея отопления – это один из самых востребованных радиаторов на просторах СНГ. Большую популярность они также получили и в странах Европейского Союза.

Такой большой  спрос рождает и предложение, поэтому практически в любом строительном магазине можно найти большой ассортимент стальных радиаторов.

Стальной радиатор

Стальные батареи подразделяются на:

  • Конвективного типа,
  • Пенального,
  • Стальные трубчатые батареи отопления.

Так как панельные радиаторы наиболее популярны, то рассмотрим их подробно.

Панельные радиаторы

Такие металлические батареи отопления получили большой спрос за счет их оптимального соотношения между ценой и качеством, внешним видом и техническими характеристиками.

Конструктивно они состоят из нескольких пластин, которые соединяются между собой п-образными ребрами.

Наименование каждой модели состоит из двух цифр:

  • Первый набор цифр – количество пластин,
  • Второй – количество п-образных конвекторов.

Рассмотрим пример, модель Kermi 23. Тут Kermi является названием марки, двойка говорит о наличии двух стальных панелей, тройка — о наличии трех конвекторов с ребрами.

Каждая модель оборудована каналами, которые предназначены для циркуляции масс теплоносителя.

Радиатор Керми

Такой тип радиаторов имеет высоту от 30 до 90 сантиметров и длину от 40 до 300. Глубина отопительных приборов будет зависеть от конкретной модели.

Применяются металлические батареи отопления как в схемах с двухтрубной разводкой, так и с однотрубной. Трубопроводы в таких системах прокладываются и вертикально, и горизонтально.

Такой вид отопительной техники великолепно работает при давлении от семи до девяти атмосфер (рабочее давление), но может выдержать не больше тринадцати. Такие батареи не любят слива воды из системы, так как они подвергаются коррозии. Эти радиаторы из-за повышенной коррозии нецелесообразно применять в центральных системах.

Идеальным вариантом для их применения будут многоэтажные постройки с автономными котельными и загородные дома.

Реклама

Выбор стального радиатора

Главный критерий при выборе стальных радиаторов – это их возможность адаптироваться к конкретным условиям применения.

Причины, по которым могут возникнуть некоторые проблемы во время их эксплуатации:

  • Химическая и электрохимическая коррозия,
  • Коррозия внутренних поверхностей,
  • Гидроудары.

Во всем мире применяются в большинстве случаев двухуровневые системы отопления, то есть  имеется трубопровод подающий и обратный. Такое подключение ещё называют параллельным. Есть страны, которые все же эксплуатируют однотрубные системы, при последовательном подсоединении нагревательных приборов.

Совет!При покупке обязательно проконсультируйтесь со специалистами, так как только они могут знать некоторые нюансы и тонкости любого радиатора.

Недостатки

  • Чтобы сделать необходимую теплоотдачу в однотрубной системе с такими радиаторами, необходимо обеспечить теплоносителю большой расход.Это влечет повышенные характеристики и по давлению, и по температуре.

    Следовательно, при выборе стальных радиаторов нужно учесть эти данные,

  • Регулировка работы такой системы – довольно сложный процесс, так как изменение одного из параметров влечет к изменению других.

    У систем с подающим и обратным трубопроводами такого недостатка нет,

  • Однотрубная система отопления

  • В однотрубных системах нужно применять радиаторы с повышенным запасом прочности и меньшим местным сопротивлением. Этот факт тоже нужно учитывать при покупке радиатора,
  • Система отопления с такими радиаторами должна быть всегда наполнена теплоносителем. Без него начинаются интенсивные процессы коррозии,
  • Запуск системы должен проводиться правильно, с медленным увеличением давления. Если не соблюдать эту рекомендацию, то может возникнуть гидравлический удар, который разорвет систему.
  • Учитывайте все недостатки при выборе стальных радиаторов отопления.

    Преимущества

  • Хорошая теплоотдача. Даже если теплоноситель имеет маленькую температуру, отопительные приборы хорошо нагревают помещение,
  • Маленький вес. Благодаря этому монтаж батарей отопления своими руками прост и легок,
  • Вариативность разводки.

    Монтажник может свободно выбирать типы разводки и подключения,

  • Экономичность. Во внутренностях таких радиаторов помещается маленькое количество теплоносителя, то есть нужно меньше энергоресурсов для нагрева воды,
  • Нетребовательность к теплоносителю.

    Батарея отопления стальная не имеет особых требований к качеству теплоносителя.

  •  Общая информация

    Изготовление радиаторов из стали ведется во многих странах, а разнообразие выпускаемой продукции можно увидеть на фото и видео в интернете (см. также какие батареи отопления лучше). Для их производства применяется  марка стали, которая имеет пониженное содержание углерода и повышенные антикоррозионные характеристики.

    Применение материалов высочайшего качества и новейших технологий позволяют достигать высокой прочности и надежности, а также улучшить внешний вид радиаторов.

    После того, как радиатор изготовлен, он подвергается нескольким стадиям проверки в специальных лабораториях. Это испытания на качество покраски, разрыв и прочее. Благодаря тщательной отбраковке увеличивается длительность и безопасность эксплуатации.

    Установка стальных радиаторов

    Мы хотим предоставить вашему вниманию ход действий при установке стального радиатора отопления.

    Эта инструкция будет полезна как начинающим мастерам, так и опытным.

    • Вначале хорошо запаковываем «американки», кран Маевского и резьбовые соединения. Для этого применяем паклю и герметик. Можно воспользоваться и фумкой, если под рукой не оказалось пакли.На резьбу аккуратно накручивается пакля (от конца патрубка с резьбой к началу резьбы) и для лучшей надежности промазывается герметиком. Далее скручиваем резьбовые соединения. Паковка с применением герметика – это сверхнадежный метод паковки,

    Пакля

    • Далее производим демонтаж старого радиатора. До начала этой процедуры необходимо слить воду из системы отопления.Старая батарея скорей всего будет обвязана трубопроводами из стали, поэтому для её снятия нам понадобится «болгарка». Аккуратно отрезаем трубопроводы и снимаем батарею,
    • Затем вешаем кронштейны для нашего нового стального радиатора. Для этого карандашом отмечаем отверстия для установки дюбелей. Дрелью просверливаем отверстия и вешаем кронштейн.

    После монтажа последнего проверяем его надежность крепления, прикладываем к нему усилие идущее вниз.

    Теперь можно монтировать новый радиатор,

    • Сейчас нам необходимо выяснить, где будет располагаться резьбовое соединение для скрутки трубы из полипропилена и металлической. Практически всегда соединения выполняют чуть выше уровня пола и под потолком.
    • Делаем резьбу на металлической трубе. Нарезать резьбу нужно очень аккуратно, чтобы не провернуть трубу по своей оси. Чтобы этого не сделать трубу нужно держать, к примеру, ключами «бэмками».
    • Скручиваем все элементы и проверяем герметичность.

    Плашка для нарезки резьбы

    Цена на стальные батареи невысока и при соблюдении всех рекомендаций для системы отопления, они могут эксплуатироваться на протяжении многих лет. Такие радиаторы будут хорошим приобретением для загородного дома.

    Источник: https://domostr0y.ru/otoplenie/radiatoryi-otopleniya/stalnyie-batarei-otopleniya-xarakteristiki-preimushhestva.html

    Особенности панельных и трубчатых стальных батарей отопления

    Стальные радиаторы отопления: особенности выбора и тонкости монтажа

    Настенные отопительные батареи должны быть не только эффективными, но и привлекательными на вид.

    В отличие от широко известных наборных и морально устаревших пластинчатых радиаторов, стальные батареи отопления нового поколения смотрятся стильно и не портят собой интерьер.

    В зависимости от конструкции, современные стальные радиаторы бывают трубчатыми и панельными. Чем они различаются и что лучше выбрать для дома или квартиры?

    Панельные батареи из стали: доступно и практично

    Панельные радиаторы несложно узнать по строгой прямоугольной форме. Размерный ряд этих доступных по цене приборов радует разнообразием. При желании можно найти компактные модели высотой от 20 см и удлиненные варианты длиной до 3 м, полностью закрывающие широкие оконные проемы.

    Подобрать «фасон» несложно под любые нужды

    Как устроены панельные радиаторы

    Для производства радиаторов используют низкоуглеродистую сталь, обладающую повышенной коррозийной стойкостью. Поверхность металла покрывают порошковой эмалью и подвергают термообработке.

    Устройство батареи панельного типа

    Пластина панельного радиатора состоит из сваренных между собой стальных листов. Для соединения используют точечную электросварку.

    В листах предусмотрены углубления в форме змеевика, по которым циркулирует теплоноситель, разогревающий металл. В системе может быть использовано от одной до трех пластин.

    От их количества зависит толщина прибора и его эффективность. Определить количество панелей можно по маркировке.

    Типы панельных батарей

    Тыльная сторона конструкции дополнена ребрами, увеличивающими площадь поверхности прибора и повышающими теплоотдачу. Устройство помещают в декоративный корпус прямоугольной формы с заглушками по краям.

    Преимущества и недостатки

    Стальные панельные батареи отопления разрешается подключать как к новой, так и к существующей системе. Они отличаются незначительным весом и глубиной, небольшим объемом теплоносителя и высоким КПД, доходящим до 75%. При желании к радиаторам можно подключить термодатчики и систему автоматики.

    К недостаткам панельных батарей стоит отнести чувствительность к механическим повреждениям и гидравлическим ударам, низкое рабочее давление, подверженность коррозии при использовании некачественной воды и длительного нахождения системы без теплоносителя. По этим причинам панельные приборы рекомендуется устанавливать в малоэтажных домах с автономным отоплением и теплоносителем безупречного качества. Эксперты не советуют использовать их в квартирах.

    Трубчатые стальные радиаторы: стильная новинка

    Трубчатые батареи из стали появились на рынке сравнительно недавно, но именно они вызывают наибольший интерес. Возможности этих приборов привлекают дизайнеров, создающих из стальных элементов ажурные конструкции, которые не только не портят, но и украшают собой интерьер.

    Особенности строения трубчатого радиатора

    Батареи этого типа состоят из двух коллекторов и приваренных к ним стальных труб. Для сварки используют современные технологии, гарантирующие прочность швов и устойчивость к перепадам давления. Самой надежной считается лазерная сварка.

    Окрашивают изделия устойчивыми к температурам и влажности порошковыми красителями. Внутреннюю поверхность труб обрабатывают особыми антикоррозийными составами. Рабочее давление этих батарей находится в пределах 8-10 атмосфер.

    Трубы могут располагаться горизонтально или вертикально относительно верха и низа изделия. Наиболее популярны вертикальные модели, трубки в них соединены нижним и верхним коллекторами, обеспечивающими эффективную циркуляцию горячей жидкости.

    Вертикальная двухрядная конструкция

    Горизонтальное расположение трубок

    Наиболее эффективными считаются секционные трубчатые батареи из стали, работающие по принципу радиационного теплового потока. Они состоят из секций различного размера и формы. По принципу сборки и виду эти современные приборы похожи на чугунные батареи, но вместо уязвимого резьбового соединения для связки частей используют сварку.

    Типы секционных трубчатых батарей

    Уровень теплоотдачи трубчатой стальной батареи отопления зависит от количества трубок и их сечения – в одном ряду может быть от одной до шести труб. Чем больше высота, диаметр трубок и количество рядов, тем выше тепловая эффективность прибора.

    Плюсы и минусы трубчатых приборов

    Они компактны и не имеют ребристых и труднодоступных участков – что существенно облегчает уход и избавляет от неприятного запаха сгоревшей пыли. Порошковые красители не теряют своих свойств, поэтому задумываться об окрашивании батарей не придется.

    Трубчатым батареям свойственна высокая и быстрая теплоотдача, равномерное распределение теплого воздуха, долговечность и надежность. Отсутствие резьбовых соединений повышает прочность прибора и его устойчивость к протечкам.

    На трубчатые батареи можно устанавливать ручные и автоматические терморегулирующие приборы. Это позволяет не только эффективно поддерживать в каждом помещении комфортную температуру, но и существенно экономить на отоплении, снизив расходы на обогрев спален и редко используемых комнат.

    Мощный радиатор с шестью вертикальными трубками

    При всех конструктивных достоинствах, трубчатые приборы обладают всеми недостатками, свойственными изделиям из стали. На сроке службы негативно сказываются сливы из системы теплоносителя, вода с высоким содержанием кислорода, гидроудары.

    Важная информация

    Выбирая стальные трубчатые батареи отопления для квартиры, имеет смысл обратить внимание на продукцию российских производителей. Как правило, толщина стенок в российских радиаторах составляет 2 мм при диаметре 25 мм.

    Такие параметры позволяют выдержать кратковременное повышение давления в системе до 22 атмосфер и высокую температуру теплоносителя.

    Также в российских батареях учтены особенности воды в отечественных системах отопления, что предупреждает образование коррозии и преждевременный выход прибора из строя.

    Иностранные компании, ориентируясь на рабочее давление своих стран, производят батареи с толщиной металла полтора миллиметра. В ассортименте импортных марок можно найти красивые батареи с трубками различного диаметра, но устанавливать их можно только в домах, где давление, в том числе во время проверок, не превышает 13-15 атмосфер.

    Важно учитывать, что трубчатые модели являются цельной конструкцией, их невозможно разобрать и нарастить самостоятельно, поэтому с формой и мощностью следует определиться заранее. Кстати, для овальных помещений производят закругленные радиаторы, идеально повторяющие форму стен.

    Закругленная форма радиатора

    Тонкости монтажа стальных радиаторов

    Стальные батареи отопления разрешается подключать к однотрубной или двухтрубной системе с естественной и принудительной циркуляцией теплоносителя. В качестве теплоносителя допускается использовать воду и незамерзающие жидкости. Подбирая радиатор к установленной ранее системе, важно учитывать разводку труб и тип подачи теплоносителя в батарею.

    Идея установки радиатора с разводкой труб в полу

    Эффективнее всего стальные приборы работают при креплении на расстоянии около 10 см от пола и в 4 см от стены. Такое расположение способствует созданию своеобразного воздушного туннеля, увеличивающего конвекционные свойства обогревателя.

    Монтаж отопительной системы – сложная и ответственная работа. Даже незначительная ошибка может привести к аварии и дорогостоящему ремонту не только в своей, но и в соседней квартире. Доверить первичную установку или замену батарей специалистам – правильное и экономичное решение.

    : стальные панельные радиаторы

    Источник: http://teploguru.ru/radiator/stal/stalnye-radiatory.html

    Монтаж стальных радиаторов отопления

    Стальные радиаторы отопления: особенности выбора и тонкости монтажа

    Основная (ценная и полезная) информация про монтаж стальных радиаторов отопления: последовательность действий, особенности и способы установки, напольное крепление для панельных батарей, преимущества и недостатки оборудования.

    Уже много лет подряд панельные обогреватели пользуются популярностью у потребителей.

    Это связано, прежде всего, с их ценой и техническими характеристиками, но не меньшее значение имеет монтаж стальных радиаторов, который настолько прост, что с ним справится даже новичок.

    Особенности стальных радиаторов

    Как правило, если речь заходит о покупке батарей отопления, то в большинстве случаев обсуждаются преимущества и недостатки стальных панелей:

    1. Они лучше всего подходят для закрытых отопительных систем, но не безнадежны и для централизованного обогрева, если совпадают с ним по таким параметрам, как давление и Ph теплоносителя.
    2. Установка стальных радиаторов отопления не вызывает проблем даже у людей, не сведущих в этом деле.
    3. Стальные радиаторы, в зависимости от типа, подходят для однотрубных и двухтрубных систем обогрева, что расширяет их сферу использования.
    4. Они мало весят, поэтому крепления для стальных радиаторов не нуждаются в дополнительном усилении или сложном монтаже.
    5. Как правило, большинство моделей панельных батарей обладает возможностью бокового и нижнего подключения, что позволяет владельцам выбирать, какой способ для них предпочтительней.
    6. У данных отопительных систем небольшой объем для теплоносителя, что значительно экономит средства при их эксплуатации.

    Качество стальных панельных радиаторов отопления зависит не от страны производителя, а от состава стали, которая использовалась при их производстве.

    Способы установки панельных радиаторов

    Уже давно были определены типы подсоединения батарей к системе отопления.

    Оно может быть:

    1. Диагональным.
    2. Боковым.
    3. Нижним.

    Первый способ сводит к минимуму теплопотери, поэтому считается самым лучшим.

    При боковом подключении подающая труба и обратка подсоединяются с одного бока радиатора.

    Нижний способ требует «жертву» в виде 15% теплопотерь, но при этом позволяет спрятать трубы в пол, что придает помещению более эстетичный вид, а любые потери можно восполнить, купив более мощный радиатор.

    Подключение стальных панелей зависит от типа изделия, поэтому перед их покупкой нужно заранее продумать, каким оно будет. Если установка предстоит в квартире с центральным отоплением, то лучше не менять способ, а подобрать радиаторы с необходимым способом подключения.

    Монтаж панельных батарей

    Если требуется установка радиаторов стальных вместо старых чугунных, то нужно учесть некоторые нюансы и последовательность действий при их замене:

    1. Прежде всего, следует обезопасить самые «слабые» стороны системы – закрыть все краны и соединения при помощи герметика и пакли.
    2. Следующий этап – это демонтаж старых батарей, который производится после того, как из системы слит весь носитель.
    3. Отметка места, где будет расположен кронштейн для стального радиатора. Количество фиксаторов зависит от длины батареи.

    Перед тем, как карандашом отмечать, где будет находиться крепление для панельных радиаторов отопления, нужно измерить расстояние от пола до его нижней части (11 см) и от его поверхности до подоконника (10-15 см). Эти параметры обязательны при установке радиаторов, так как именно такое соотношение максимально увеличивает распространение тепла по помещению.

    Не менее важно соблюдать расстояние от панельного радиатора до стены. Если оно будет менее 20 см, то часть тепла будет уходить в стену, что увеличит теплопотери, и тем самым потребует большего количества энергозатрат для поддержания нужной температуры.

    Последовательность монтажа панельных батарей:

    1. Подготовить отверстия и закрепить саморезы, на которые будет вешаться каждое крепление для стальных радиаторов отопления. Между саморезом и стеной должно быть расстояние 4-5 мм.
    2. После того, как все кронштейны будут повешены, необходимо закрепить их, закрутив саморезы до упора.
    3. Следующий этап – это подвешивание конструкции на верхние кронштейны и только после этого его установка на напольное крепление для стальных радиаторов.
    4. Отрегулировать расстояние от стены и подключить радиатор к системе отопления.
    5. Установить элементы, идущие в комплекте с обогревательной панелью, такие как термостат и воздухоотводчик.

    Все работы по установке стального радиатора должны проводиться без снятия с него специального покрытия. Это защитит его поверхность от возможных повреждений и загрязнений.

    В том случае, если стальная панель монтируется к медным трубам, то между ними необходимо установить фитинги из латуни или бронзы, а в качестве уплотнителя применить герметик.

    Монтаж стальных радиаторов

    Так как этот тип обогревателей на своей задней стенке имеет специальные скобы для навешивания на крепления, то просто необходимо выбрать их нужное количество и вид. Это могут быть, как монтажные планки, так и крюки.

    Для устойчивости конструкции применяется напольный кронштейн для панельного радиатора. Он выполняет роль подставки, на которую опирается батарея. Количество креплений напрямую зависит от длины конструкции.

    Устанавливая стальную обогревательную панель, необходимо соблюдать горизонтальность, что позволит теплоносителю равномерно распространяться по системе, не «застревая» в ее отдельных частях. Для панельных систем зачастую любые отклонения и наклоны при установке становятся снижением эффективности работы, поэтому при монтаже так важно проверять уровень горизонтальности.

    Делая вывод, можно сказать, что монтаж стальных панельных радиаторов не вызывает сложности, но все-таки нужно учитывать некоторые нюансы, например, расстояние от пола, подоконника и стены, а так же выбора места для крепления кронштейнов.

    Источник: http://netholodu.com/elementy-otopleniya/radiatory/stalnye/osobennosti-montazha.html

    Поделиться:
    Нет комментариев

      Добавить комментарий

      Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
