Роторная косилка для мотоблока: виды и устройство

Содержание

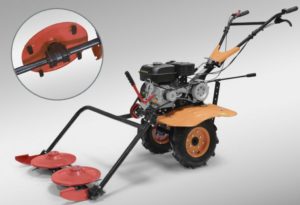

Роторная косилка для мотоблока

Роторная косилка для мотоблока: виды и устройство

Мотоблоки «Нева» являются на сегодня одним из самых востребованных и широко используемых видов сельскохозяйственного оборудования для ведения домашнего и фермерского хозяйства.

В качестве навесного оборудования, инсталлируемого на данном агрегате, зачастую применяется роторная косилка для мотоблока. Этот вид устройств представляет собой опорный механизм и несколько вращающихся дисков, оснащённых специальными лезвиями.

Такая конструкция обладает высокой надёжностью и простотой использования, а также она наиболее предпочтительна для интенсивной и безопасной работы.

Назначение

Сенокосилка для мотоблока предназначена для проведения следующих видов работ:

  •  скашивания луговых трав;
  •  покоса зерновых культур;
  •  кошения растений с толстым стеблем;
  •  удаления бурьяна и мелкого кустарника;
  •  приведения в порядок газонов и придорожных участков с растительностью.

Разновидности и устройство

В зависимости от конструктивных особенностей косилки бываю двух типов: роторные и сегментные.

Роторная косилка для мотоблока

Роторные

Для данных механизмов в качестве рабочих элементов выступают дисковые устройства. Они довольно производительны и абсолютно безопасны в процессе эксплуатации.

Роторная косилка для мотоблока Нева способна укладывать скошенные растения ровными рядами, благодаря чему значительно упрощается их последующая сушка и отпадает надобность в использовании вил и граблей. Агрегат этого типа используется для покоса растительности на обочинах и откосах дорог, а также для удаления травы на территориях частных дворов и усадеб.

Косилки роторного типа могут быть однодисковыми и двухдисковыми. Их крепление к мотоблоку осуществляется в передней части устройства. Как осуществляется их деятельность? Крутящий момент от работающего двигателя передаётся на вал отбора мощности, который в свою очередь посредством клиновидного ремня взаимодействует с рабочими органами.

Далее, под воздействием центробежной силы ножки дисков соприкасаются с поверхностью травы и осуществляют её срезание. Для защиты дисков от камней и твёрдых предметов конструкцией агрегата предусмотрены защитные кожухи.

Сегментная косилка для мотоблока

Сегментные

Косилки сегментного типа представляют собой устройства, в состав которых входит рама и режущие компоненты (пальцы), соединённые между собой специальными крепежами.

Принцип функционирования такого агрегат имеет схожесть с работой классических ножниц: одна часть механизма находится в неподвижном состоянии, а другая совершает прямолинейные движения — влево и вправо.

Когда крутящий момент от мотоблока передаётся на косилку, то происходят поступательные колебания ножниц и растения, попадающие между их пальцами, быстро и аккуратно срезаются. Благодаря рациональной форме устройства, растительность укладывается по обе стороны от агрегата.

В результате получаются равномерные валки, для уборки которых потребуются дополнительные приспособления, такие как вилы и грабли. Сегментная косилка для мотоблока Нева способна осуществлять свою деятельность на участках со сложной линией рельефа при покосе зерновых и травяных культур. Смещение рабочей составляющей косилки по отношению к мотоблоку при этом может составлять порядка 20%.

Чертежи, схемы

Общая конструкция роторной косилки представлена на следующем чертеже:

При сборе косилки необходимо руководствоваться соответствующими правилами и инструкцией по эксплуатации. Существует определённая последовательность сбора агрегата в рабочее состояние. Схема соединения роторной косилки с мотоблоком выглядит следующим образом:

Общий вид сегментного механизма представлен на следующем чертеже:

Устройство сегментной косилки включает в себя следующие элементы:

Технические характеристики

Одними из самых популярных косилок, которые представлены на отечественном рынке, являются такие агрегаты, как «Заря», «КР 05» и «КН 1»

Роторная косилка Заря для мотоблока Нева имеет следующие характеристики:

  •  скорость перемещения — 4,0 км/ч;
  •  масса — 32,0 кг;
  •  требуемая мощность мотоблока — 6,0 л.с;
  •  ширина обработки — 0,8 м;
  •  скорость вращения рабочих органов — 2000 ом/мин;
  •  рабочая эффективность — 0,20 га/ч;
  •  высота скашиваемых растений — до 1,0 м;
  •  высота среза — 0,10 м;
  •  габариты: длина — 0,81 м, ширина — 0,93 м, высота — 0,78 м.

Косилка роторная КР 05 обладает следующими показателями:

  •  скорость хода — 4,0 км/ч;
  •  вес — 30,0 кг;
  •  необходимая мощность мотоблока — 5,0 л.с;
  •  ширина захвата — 0,56 м;
  •  скорость вращения дисков — 2300 об/мин;
  •  номинальная производительность — 0,15 га/ч;
  •  высота скашиваемой травы — до 1,0 м;
  •  высота среза — 0,07 м;
  •  размеры техники: длина — 0,69 м, ширина — 0,54 м и высота — 0,63 м.

Сегментная косилка КН 1 характеризуется следующими параметрами:

  •  скорость передвижения — 5,0 км/ч;
  •  масса — 45 кг;
  •  рекомендуемая мощность мотоблока — 7,0 л.с;
  •  ширина обработки — 1,1 м;
  •  работоспособность — 0,35 га/ч;
  •  высота покоса растительности — 0,45 м.

Преимущества и недостатки

К преимуществам роторных косилок необходимо отнести следующие факторы:

  •  отменный уровень производительности;
  •  простоту конструкции;
  •  комфорт в использовании;
  •  высокую степень безопасности;
  •  отличную надёжность механизмов;
  •  длительный период эксплуатации;
  •  приемлемую стоимость.

Не обошли данные агрегаты стороной и отрицательные моменты. К ним следует отнести такие недостатки, как невысокая скорость, нестабильная работа при низких режимах двигателя и слабая защита устройства от попадания камней.

Мотоблок с роторной косилкой и прицепом

Отзывы

Источник: https://traktoramira.ru/motobloki-i-motokultivatory/rotornaya-kosilka-dlya-motobloka.html

Косилка роторная к мотоблоку и ее устройство. Самодельная роторная косилка для мотоблока

Роторная косилка для мотоблока: виды и устройство

Уход за участком подразумевает выполнение целого ряда мероприятий. Их выполнение обязательно. В том числе и кошение травы. Традиционные способы уборки зелени уходят в прошлое. Им на смену пришла техника с дополнительными агрегатами и устройствами.

На сегодняшний день для обработки участка земли используют мотоблок с различными приспособлениями, идущими к нему в комплекте. Приобрести готовые навесные агрегаты не всегда удается. Тогда на помощь приходит самодельная роторная косилка для мотоблока.

Особенности роторной косилки

Косилка роторная навесная для мотоблока используется для скашивания травы. Если трава невысокая, то косилка ее просто измельчит. Более высокую траву агрегат срежет. Ее можно будет высушивать на сено. Уже при высоте травы 6-8 см можно использовать косилку.

Причем степень измельчения еще зависит от скорости движения. На большой скорости трава больше измельчается. А если необходимо скосить растительность на сено, то ехать нужно помедленнее. В среднем за час работы можно убрать полосу длиной 8-12 км.

Это значит, что устройство способно работать при движении мотоблока со скоростью 8-12 км/час.

Устройство роторной косилки для мотоблока довольно простое. Поэтому ее и изготавливают самостоятельно. Трава срезается ножами, которые устанавливаются на рабочих дисках. Диски собираются парами. Нижний диск вращается, а вместе с ним вращаются и ножи. Движение передается от мотоблока посредством вала отбора мощности (ВОМ).

Самодельные косилки чаще всего позволяют захватывать участок с шириной 110-115 см. вращаются рабочие органы со скоростью порядка 1500 оборотов в минуту. Элементы устройства, которые вращаются, необходимо закрывать кожухом. Это необходимо для соблюдения техники безопасности.

Необходимые материалы

В качестве исходных материалов выбирают:

  • Диски от сеялки для посадки зерновых в количестве 2 штук.
  • Цепь от редуктора бензопилы.
  • Металлические ножи (8 шт.).
  • Шинка.
  • Сошник.

Кроме того, могут потребоваться болты, гайки и другие мелкие детали, которые обычно есть в гараже любого хозяина.

Инструменты

Для изготовления роторной косилки к мотоблоку потребуются: дрель со сверлами, шуруповерт, болгарка с отрезными кругами, плоскогубцы. Если соединяться элементы будут сваркой, то понадобится сварочный аппарат. Можно все детали скрепить болтовыми соединениями. Но на это уйдет больше времени и сил. Но если нет сварки или знакомого сварщика, то можно выполнить работу и подобным способом.

Подготовить все необходимые материалы и инструменты заранее. В таком случае не нужно будет отвлекаться на поиск нужных деталей. Работа будет выполняться быстрее, если все необходимое будет находиться под рукой.

Процесс изготовления косилки роторной к мотоблоку начинается с изготовления рамы. На ней будут крепиться все рабочие элементы. Изготавливается рама из металлического уголка или других металлических деталей. Рама должна крепиться к мотоблоку и удерживать рабочие элементы.

Подготовка дисков с ножами

Вторым этапом изготовления роторной косилки к мотоблоку является подготовка дисков с ножами.

От сеялки нужно взять 2 диска. К каждому из них крепится по 4 ножа. Ножи изготавливают из закаленного металла. С целью экономии времени и сил можно воспользоваться ротором от трактора. Только в таком случае нужно помнить, что длина ротора должна быть уменьшена примерно на 4 см. Это позволит улучшить тягу.

https://www.youtube.com/watch?v=fenQ4IEhfmU

Чтобы закрепить ножи на диске, нужно подготовить отверстия. Каждый диск просверливается сверлом с диаметром 6 мм. Ножи крепятся с помощью шинки.

Для правильной работы устройства, между шинкой и ножом оставляется зазор, высота которого на пару миллиметров (достаточно 1-2 мм) больше, нежели толщина самого ножа. Кроме того, зазор позволит выполнить сразу 2 нюанса. Ножи будут вращаться на 360 градусов.

Благодаря этому при ударе обо что-то твердое, нож повернется, но не сломается. При вращении диска будет создаваться центробежная сила. Под ее воздействием ножи будут расправляться и срезать траву.

Ножи закрепляются на ось. Она изготавливается с использованием углеродистой стали. Причем не рекомендуется ось делать слишком тонкой. Минимальный диаметр оси должен составлять 0,8 см. Чтобы избежать ненужного свободного вращения ножей, ось затягивается до упора.

Соединение деталей

Когда все отдельные запчасти роторной косилки к мотоблоку собраны, их можно соединять вместе. Диски присоединяются к уже готовой раме. После этого выполняется связь между валом отбора мощности мотоблока и рабочими элементами.

При этом необходимо четко соблюдать направление движения дисков. Они должны вращаться в разные стороны, то есть навстречу друг другу.

Делается это с той целью, чтобы скошенная трава складывалась в ряд, а не разбрасывалась по всему участку.

При изготовлении косилки очень важно, чтобы крепление всех элементов было надежным. При скашивании диски вращаются на больших оборотах. В случае поломки крепления детали разлетятся в разные стороны. Они могут ранить окружающих.

Подсоединение косилки к мотоблоку

Косилка роторная к мотоблоку будет работать эффективно только в том случае, если она будет правильно подключена к технике. Поэтому необходимо соблюдать несколько простых правил.

Для выполнения работы мотоблок переводится в режим «реверс». В гнездо сцепки устанавливается присоединительный узел. Только после этого подключается вал отбора мощности. Соединение стопорится шкворней с пружиной. Если пружина будет отсутствовать, прицепной механизм выйдет из строя.

В процессе работы вращающиеся элементы (ножи в частности) должны быть закрыты защитным кожухом. Работа должна быть безопасной. При скашивании не нужно торопиться. Особенно это актуально на поворотах. Такие участки нужно проходить плавно. Начинать скашивание нужно на небольших оборотах.

Для обработки почвы на колеса мотоблока крепятся грузы. При скашивании травы в них нет необходимости. Поэтому перед работой их нужно снять.

Отзывы пользователей

Отзывы о роторной косилке для мотоблока говорят о том, что все усилия по изготовлению устройства не напрасны. Косит она хорошо, справляется с большинством видом трав. Конечно, мелкие кустарники может и не одолеть. Главное, чтобы ножи были хорошо заточены.

Если говорить об устройствах с двумя роторами, которое рассмотрено в данной статье, то пользователи вполне довольны. А вот если изготавливать косилку только с одним ротором, то получается слишком узкая полоса захвата.

Что касается покоса газона, то свои минусы, конечно же, имеются. Регулировать высоту скашивания нельзя, как в газонокосилках. Да и трава разбрасывается по участку, а не собирается в мешок. Но эти моменты важны далеко не всегда.

Скошенная трава собирается в валок. Не совсем «красивый», правда. Но ведь если речь идет о газонной траве, то ее все равно нужно собирать. А это лучше, чем делать это по всему участку. А если речь идет о травах на сено, то полученный валок нужно разбрасывать. Иначе трава не просохнет.

Вот и получается, что и эта характеристика не является столь уж важной. Скорее всего, это будет зависеть от конкретных задач, которые достигаются благодаря использованию косилки. Поэтому с уверенностью можно сказать, что сделанная своими руками косилка роторная к мотоблоку является хорошей альтернативой заводским устройствам.

Если выполнена она правильно и надежно, то и свои функции она выполнит отлично.

Источник: http://fb.ru/article/320187/kosilka-rotornaya-k-motobloku-i-ee-ustroystvo-samodelnaya-rotornaya-kosilka-dlya-motobloka

Что нужно знать о косилках для мотоблока?

Роторная косилка для мотоблока: виды и устройство

Приобретая в хозяйство мотоблок, нужно понимать, что без навесного оборудования данный агрегат бесполезен. Конечно, в базовую комплектацию входят необходимые орудия труда (обычно это почвенная фреза), но решить все сельскохозяйственные задачи столь малым набором просто нереально.

Поэтому в процессе эксплуатации, фермеры докупают различные приспособления или изготавливают их самостоятельно. Учитывая, что дополнительный инвентарь стоит довольно дорого, люди стараются покупать только самое необходимое.

К сожалению, в этот перечень редко входит косилка для мотоблока. Однако, без этого приспособления довольно сложно ухаживать за приусадебным участком или заготавливать корма для домашних животных. Рассмотрим этот вид оборудования более подробно.

Общие сведения

Навесные косилки, предназначенные для мотоблоков, разделяются на две модификации: роторные и сегментные. Если человек ранее не пользовался такими агрегатами, у него могут возникнуть затруднения при выборе.

В этой связи, мы решили сделать краткий обзор каждого вида, и выделить основные преимущества и недостатки.

Роторная косилка

Это простая конструкция, которая представляет собой два вращающихся диска. Пользуется среди фермеров повышенным спросом ввиду сравнительно невысокой стоимости.

Учтите, что из-за особенностей конструкции, роторные модели подходят для относительно ровных поверхностей. Максимально допустимое отклонение составляет до 20 градусов.

Среди преимуществ таких моделей выделяется неплохая производительность, удобство в обслуживании и ремонте. Кроме того, роторные косилки укладывают скос в валки, что существенно упрощает дальнейшую уборку и просушку.

Роторная косилка

К недостаткам относится высокая травмоопасность. Вращающиеся ножи не имеют боковой защиты, поэтому при несоблюдении техники безопасности можно получить серьёзную травму. Кроме того, вращающиеся элементы получают механические повреждения при столкновении с камнями или корневищами деревьев.

Благодаря универсальному креплению роторные модели устанавливаются на переднюю или заднюю навеску мотоблока.

Сегментная косилка

По внешнему виду напоминает тучную пилу. Во время работы элементы совершают возвратно-поступательные движения, обеспечивая максимальное удаление растительности.

Необходимое усилие передаётся от вала двигателя мотоблока. В отличие от предыдущей модели, сегментные косилки обладают большей шириной охвата – до 1.1 метра.

Кроме того, оборудование подходит для обработки участков различной площади и рельефа. Из преимуществ можно выделить механизм экстренного отключения, регулировку угла наклона и отсутствие вибрации во время работы.

Сегментная косилка

Недостатков у изделия тоже немало. Сюда входит высокая цена косилки, сложность в ремонте, большие габариты и конструкционный вес.

Зная эти особенности, вы сможете подобрать себе подходящую модель навесного оборудования. Если нет желания тратить деньги на приобретение заводских моделей, расскажем, как делается косилка для мотоблока своими руками.

Самодельные конструкции

Учитывая, что существует несколько разновидностей косилок, приведём несколько вариантов самодельных конструкций. Начнём с более простого роторного варианта.

Роторная сенокосилка используется для скашивания высоких трав. Мелкую поросль такая модель не скашивает, а измельчает. Для изготовления такой модели вам потребуются два диска. Это будут роторы, на которых закрепляются режущие элементы.

Самодельная косильное оборудование для мотоблока

Для роторов лучше использовать диски из закаленного металла. На каждый ротор устанавливается по четыре ножа. Учтите, что ножи должны вращаться вокруг своей оси на 360 градусов. Поэтому рассчитайте соотношение крепёжных отверстий в роторе и длину режущих элементов.

Ножи крепятся к дискам посредством шинки. Расстояние от плоскости ножа до шинки должно быть чуть больше толщины режущего элемента. Такая схема обеспечит ножам свободное вращение за счёт центробежной силы, и предотвратит механические повреждения элементов при столкновении с твёрдым предметом.

Роторы крепятся на валы, выполненные из высокоуглеродистой стали. Сами валы устанавливаются на сварную раму, и агрегатируются к мотоблоку посредством вала отбора мощности. Учтите, что роторы должны вращаться навстречу один другому, это позволит формировать скос в валки.

Самодельная сегментная косилка изготавливается несколько сложнее. Вам потребуется металлический брусок, длиной около 120 сантиметров. Здесь через равные расстояния нужно просверлить отверстия под крепёжные болты.

Для надёжности соединения, потребуется около 12 болтов, соответственно сверлить отверстия нужно через каждые десять сантиметров.

Посредством резьбовых соединений, устанавливается направляющая рейка (длина 90 см) и ножи. Режущие элементы устанавливаются двусторонне, по обеим сторонам бруска. На основу устанавливаются полозья и фиксаторы. Косилка работает от двигателя мотоблока, усилие передаётся через вал отбора мощности.

Самодельная сегментная косилка

Обратите внимание, что косилки, самодельные или заводские нужно уметь подсоединять к мотоблоку. Делается это так:

  • Мотоблок переключается в режим реверса.
  • Перед подключением вала отбора мощности, в сцепляющий разъём устанавливают стыковочный узел.
  • После установки ВОМ, сцепление фиксируется шкворнем, оснащённым пружиной. Учтите, что наличие пружины обязательно иначе сцепка может не выдержать нагрузок.

Обратите внимание, колёсные пары мотоблоков имеют утяжеляющие элементы, которые обеспечивают надёжное сцепление при обработке земли.

Скашивая траву, грузы можно убрать, это снимет нагрузку с двигателя, соответственно увеличится производительность. Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи.

РАССКАЖИ ДРУЗЬЯМ

Источник: http://mastertraktor.ru/navesnoe-oborudovanie/kosilka-dlya-motobloka.html

Топ лучших роторных косилок для мотоблока — анализ цены и производителей, правильная установка

Роторная косилка для мотоблока: виды и устройство

Мотоблок «Нева» оснащен роторной косилкой

Мотоблоки без дополнительного навесного и прицепного оборудования бесполезны. Косилки для мотоблоков пользуются не меньшей популярностью, чем плуги. Роторные и сегментные модели травокосилок для мотоблоков понравятся аграриям с полями и просто владельцам небольшого хозяйства. О том, какие особенности имеет роторная косилка для мотоблока поговорим подробнее.

Особенности роторной модели

Роторные косилки имеют простую конструкцию, что облегчает их обслуживание и ремонт. Рабочими органами являются диски, на которых вмонтированы ножи. Они закреплены на дисках при помощи подвижных шарниров. Дисков может быть от одного до нескольких. Чем больше рабочих дисков, тем шире будет площадь обрабатываемой поверхности.

Ножи для косилок

Цена на запасные части и комплектующие невысокая. На наши модели роторных косилок запасные части можно купить в любом специализированном магазине. Импортные модели не старше 10 лет обслуживаются не хуже. Косилки старше 10 лет импортного производства могут не иметь запасных деталей, так как некоторые модели уже не выпускают.

Владелец роторной косилки без труда облагородит лужайку перед домом и запасет траву на зиму для скота. Удобна небольшая модель для мотоблока во время очистки площадей вокруг плодовых деревьев и грядок.

Производят роторные косилки у нас, а так же за рубежом. Среди самых крупных и популярных моделей выделяются косилки для мотоблоков «Нева», «Заря», «Крот», «Фаворит».

Модели отличаются количеством рабочих органов и регулировкой высоты среза травы.

Для уборки травы на корм животным можно использовать модели с высотой до 20 см, на придомовой территории хорошо показали себя сенокосилки с высотой среза в 5 см.

Агрегатируется с мотоблокоми «Фаворит», «Крот», «Нева» роторная косилка несколькими способами:

  1. Спереди — навесная;
  2. Сзади — прицепная.

Отзывы лучше о навесных моделях к мотоблокам «Нева» и «Каскад», «Крот», «Фаворит». Их мощность выше и работать с мотоблоком проще, так как просматривается вся обрабатываемая площадь.

По способу покоса травы косилки роторные разделяют на виды:

  1. Для скоса травы и укладки в ровный ряд. Подходит для покоса травы на сено.
  2. Мульчирование травы. Измельченная трава быстро перегнивает, подходит для обработки лужаек.

Утяжеленная модель косилки «Заря»

Подбирая модель для своего мотоблока «Нева», «Салют», «Зоря», «Фаворит», «Крот» рекомендуется учитывать следующие факторы:

  1. Особенности ландшафта.
  2. Цель приобретения (для покоса травы на сено скоту или для выравнивания лужайки перед домом).
  3. Вес косилки (важно при транспортировке, так как большую модель перевозить сложно).
  4. Производительность (для небольшой лужайки достаточно самой миниатюрной косилки с небольшой мощностью).
  5. Вид скоса травы (для заготовки сена на корм скоту не подойдут модели, которые мульчируют траву).

Популярные модели роторной сенокосилки

Среди различных моделей сенокосилок для мотоблока большей популярностью пользуются «Заря» в различной комплектации и модификации и КМ-0,5 Терминатор для «Caiman Vario», «Pubert Quatro Junior», МБ-2 и МБ-23 «Нева», МБ-1 Ока, «Крот», «Луч», «Фаворит».

Рассмотрим подробнее характеристики этих моделей.

Косилка КМ-0,5 Терминатор

Косилка роторного типа КМ-0,5 Терминатор

Небольшая косилка КМ — 0,5 агрегатируется с мотоблоками «Варио» и «Джуниор» (Caiman Vario, Pubert Quatro Junior), МБ-2, МБ-23 Нева, МБ-1 Ока, «Крот», «Фаворит», «Луч» прицепным методом . Со всех сторон ротор закрыт защитным кожухом из прочного металла. Трава после скоса измельчается, поэтому подходит для обработки лужаек.

Технические характеристики КМ — 0,5:

ТХ КМ 0,5Показатели
Ширина захвата50 см
Высота скоса травы5 см
Допустимая рабочая скорость0,5-4 км/час
Вес техники35 кг

Производится на Чувашском машиностроительном заводе, в Москве на “Агромаше”. Цена от производителя начинается от 12 500 р.

Плюсы:

  • Доступность запасных частей;
  • Гарантия от производителя 3 года;
  • Сервисные центры находятся во всех крупных городах.

Из минусов:

  • Мульчирует траву, поэтому не подходит для заготовки сена;
  • Плохо работает на неровном ландшафте с уклонами более 20 градусов.

Отзывы о модели КМ — 0,5

“Взял роторную косилку КМ 0,5 для мотоблока «Нева» и не пожалел. Перед домом лужайка всегда ровная и аккуратная. Единственный недостаток — цельный корпус. Хранить массивную косилку сложно.”

“Косилка КМ 0,5 радует качеством работы с мотоблоком «Нева». Траву косит хорошо, но не всегда проходит между кустарниками и плодовыми деревьями”.

Косилка «Заря» для мотоблоков Нева МБ-2, МБ-1, МКМ-3 Lander, Крот, Фаворит

Навесная модель небольшой роторной косилки имеет два рабочих диска с ножами на шарнирах. Производится в Калуге на машиностроительном заводе “Кадви”. Косит траву и складывает ее в одну сторону. Подходит для аграриев, которые содержат скотину. Модель легкая и имеет небольшие размеры. Удобна в хранении и транспортировки.

Косилка «Заря»

Технические характеристики «Заря» рассмотрим в таблице:

ТХ «Заря»Показатели
Ширина захвата80 см
Высота скашиваемой травыДо 10 см
Допустимая рабочая скорость2-4 км/час
Вес техники25 кг

Подходит не только к мотоблокам «Нева» и «Крот», «Фаворит», но и небольшим тракторам МТЗ с лошадиной силой 10-12. В комплектацию от всех производителей входят запасные ножи, которые обеспечивают бесперебойную работу техники в сезон.

Из плюсов модели «Заря» выделяются:

  1. Компактность;
  2. Высокая производительность;
  3. Небольшой вес;
  4. Широкий захват;
  5. Простота конструкции;
  6. Гарантия от производителя 3 года;
  7. Запасные ножи в комплекте.

Из минусов:

  1. Рабочие органы не полностью закрыты защитным кожухом;
  2. Не ко всем мотоблокам подходит.
  3. Ножи приходится часто затачивать.

Отзывы о модели Заря

“Косилка «Заря» хорошо показала себя при подготовке сена для скота с мотоблоком «Нева». Заготовил корм корове на всю зиму. Работу выполнил в 10 раз быстрее.”

“»Заря» не понравилась с мотоблоком «Крот», так как при скосе жестких сухих остатков растительности часто засорялась и тупилась. Нет защиты от камней.”

Цена на технику для покоса «Заря» начинается от 13 700 р. У дилеров в зимнее время можно купить с хорошей скидкой. Модели б/у стоят от 6 000 р.

Косилка Заря-1

Роторная косилка «Заря-1»

Специальная модель от Калужского машиностроительного завода “Кадви” предназначена для мотоблока НМБ-1 Угра, «Крот» и подобным с таким же соединением. Модель имеет два рабочих органа с ножами из закаленной стали. Удобная регулировка позволяет проводить покос на полях с любым ландшафтом.

Технические характеристики модели представлены в таблице:

ТХ «Заря-1»Показатели
Ширина захвата80 см
Высота скашиваемой травыДо 10 см
Допустимая рабочая скорость2-4 км/час
Вес техники35 кг

Отличается от «Заря» способом агрегатации с мотоблоком и высокой производительностью. Конструкция имеет утяжеление, поэтому скос травы более ровный. Подходит для небольших агрокомплексов. Агрегатируется с минитракторами МТЗ-80. Легко справляется в сухостоем кустов, подсолнечника и кукурузы.

Из плюсов выделяются:

  • Невысокая цена;
  • Надежность и долговечность;
  • Простота в обслуживании;
  • Мобильность из-за небольшого веса.

Из минусов выделяют недостаточное количество сервисных центров в регионах.

Отзывы о модели Заря — 1

“Модель простой сборки. Можно любую запчасть заменить самостоятельно. Легко транспортируется вместе с мотоблоком.”

Цена от производителя 17 600 р. У дилеров косилка стоит немного дороже, но в несезон можно купить дешевле на 10-15%.

Какую модель роторной косилки купить для своего мотоблока, зависит от индивидуальных предпочтений и материальных возможностей. Стоит роторная косилка дешевле чем сегментная и в устройстве она проще. Если хозяйство небольшой и в обслуживание техники вы новичок, рекомендуем приобрести именно роторную модель.

Как настроить косилку перед работой?

После покупки роторной техники необходимо правильно настроить и отрегулировать косилку. Осуществить настройку можно в несколько основных этапов:

  1. Все настройки осуществляют после агрегатации косилки к мотоблоку.
  2. Оденьте на поднятое устройство защитный кожух и закрепите его при помощи зятяжных болтов.
  3. Роторы должны находиться строго параллельно поверхности поля.
  4. Отрегулируйте высоту покоса. Для этого на салазках есть специальный болт, который поможет выставить нужную высоту. При регулировке высоты необходимо учитывать неровности ландшафта, рабочие диски не должны захватывать почву.
  5. Проверьте все соединения. Болты должны быть плотно затянуты. Ножи свободно двигаться. При необходимости их нужно заточить.
  6. Запустите косилку и пройдите один ряд. Если высота подходящая, то можно выполнять работы.
  7. На поле не должны находиться люди и животные. Оператору необходимо одеть защитную одежду и маску. Они защитят от веток и мелких камешек.

Цена на косилку в различных регионах

Цена на модели может отличаться в регионах, но незначительно. Начинается цена от 11 000 р. Зависит итоговая цена от комплектации, мощности модели, материалов из которых она изготовлена.

Купить дешевле можно б/у косилки по объявлениям в интернете. Но если техника нужна для своего хозяйства, рекомендуем остановить выбор на новой модели. Она будет на гарантии и обслуживание осуществляется 3 г.

бесплатно.

Средняя цена и где выгоднее купить косилку в различных регионах России, можно посмотреть в таблице:

ГородаПоставщикиЦена, тыс. р.
КМ 0,5ЗаряЗаря 1
МоскваООО “МотоМ” , бульвар Победы 32, тел.:8 432 567 876-12От 13,9От 12,5От 16,5
СПбООО “Трактор”, ул. Николаева 12 б-23, тел.: 8-800-312-345От 14От 12,7От 16,45
КазаньООО “Казанский машиностроительный завод”, ул. Куртухина, д 42 а, тел: 8 834 900 989От 14,2От 13От 16,3
УфаООО “АгроТехКомплект”, тел.: +7 (987) 610-11-73, +7 (987) 094-76-17От 13,7От 12,9От 16,9
СимферопольООО “АгроКом”, ул. Коммунистов 43, тел: +7 (929) 817-20-66От 14,3От 12,7От 16,8

Купить роторную косилку для мотоблока можно дешевле зимой, когда для покосов не сезон. А если материальные возможности не позволяют потратить такую сумму, попробуйте собрать конструкцию своими руками.

Источник: http://oselhoztehnike.ru/mini/kosilka-rotornaya-dlya-motobloka.html

Косилки на мотоблок

Роторная косилка для мотоблока: виды и устройство

В теплое время года период даже самый ухоженный участок может буквально за пару дней покрыться густой травой и потерять свою опрятность.

Естественно, в такой период важно периодически проводить процедуру стрижки растительности, но в современных условиях работать со старой-доброй «дедушкиной» косой будет очень тяжело и утомительно.

Да и «очистка» даже небольшого участка наверняка займет целый день.

Отличным помощником в столь серьезном и ответственном деле станет мотоблок с навеской в виде косилки. Подобное дополнение значительно облегчит задачу и позволит справиться со всем гораздо быстрее.

Современные навесные косилки для мотоблока представлены тремя видами: роторными, фронтальными и сегментными. Поскольку каждый представитель вида имеет свои особенности, следует познакомиться с ними получше.

Роторная косилка для мотоблока

Приспособления указанного типа называют еще дисковыми. Судя по названию, становится понятно, что в процессе срезания травы участвуют специализированные диски. Если распределять эти косилки по способу подсоединения, они разделяются на те, которые подключаются к шкиву посредством ремня и те, что напрямую к ВОМу.

Принцип работы агрегата следующий: диски крутятся друг на друга, что позволяет не только грамотно скашивать траву, но и аккуратно складывать ее в ряд для дальнейшей уборки и транспортировки. В результате такой работы можно легко и быстро собрать растительность и сложить ее в специально подготовленное место.

Что касается конструкционных особенностей, то роторная косилка к мотоблоку основывается на металлической раме, где установлено опорное колесо с режущим элементом. Во время движения опорное колесо способствует движению ножей, которые и осуществляют срезание травы.

Визуальное отображение устройства машины отображено на следующих чертежах:

Как известно, разные модификации косилок могут быть оснащены тремя лезвиями. Зачастую такие навески сопровождаются «лыжами», способствующими проведению операции даже на неровной поверхности.

К положительным особенностям следует отнести особый барабан, который проталкивает траву, позволяя работать даже с плотными и толстыми растениями. Но подобные приспособления не рассчитаны на обработку больших территорий.

Что касается особенностей выбора модели роторной косилки, то здесь необходимо обратить внимание на мощность, высоту среза, частоту вращения режущего элемента и прочие моменты. Главное понимать необходимость следования всем правилам, описанным в инструкции по эксплуатации, поскольку безразличие к элементарной осторожности чревата не только поломкой устройства, но и получением травм.

Фронтальная косилка для мотоблока

Машина считается идеальным выбором для выполнения работ трудоемкого плана. Она сумеет справиться с травой на лугах, в горных регионах, поймах рек. С ее помощью происходит оперативная заготовка сена для дальнейшего использования в виде корма.

Само приспособление состоит из режущего аппарата и бруса. ВОМ размещен в трубе, которая соединяется с боковыми раскосами и подсоединяется к энергетическому средству. Столь удобная сенокосилка для мотоблока оснащена опорными колесами и специальной функцией складывания травы в компактные валики.

На данный момент производители представили косилки в виде дисковых, роторных, молотковых, сегметно-пальцевых, барабанных и барьерных моделей. Многое зависит от особенностей конструкции и специфики эксплуатации навески. Работа мотоблока с косилкой данного типа происходит очень комфортно и без негативных последствий для самого механизма.

Более того, оператор экономит время, силы и получает удовлетворение от работы, наблюдая за результативностью процесса.

Зачастую фронтальные варианты актуальны для работы на больших площадях, ведь в случае с использованием особого приспособления (захват полосы – 3,5 м) за час можно «очистить от травы» около 10 гектаров. Навеска отлично справляется со своей задачей даже во время прохождения возле бордюров, зон рекреационного плана, дренажных канав и прочего.

Дисковые фронтальные косилки передненавесного типа оснащены особым устройством, позволяющим срезать траву на высоте 15 см от поверхности размещения косилочного бруса. Фронтальное расположение лезвий способствует адаптации механизма к особенностям рельефа.

Благодаря герметичной сварной режущей балке процедура обновления ножевого замка происходит довольно быстро и просто. Дефлектор защитит внутренние механизмы от попадания лишнего мусора, а срезная шпонка выступает в качестве протектора режущих элементов от неопознанных препятствий.

Сегментная косилка для мотоблока

Устройство имеет типичные для косилки задачи, вот только название оно такое получило благодаря особому виду режущих деталей – острых треугольников крупного размера. Благодаря адаптивности всех деталей к любым погодным условиям, машина используется в практически любых климатических зонах (помимо пустынных участков).

К базовым преимуществам косилок указанного плана следует отнести:

  • Высокий уровень производительности. Ширина одновременного захвата может достигать 2х метров. При всем этом техника передвигается довольно быстро и отлично маневрирует;
  • Небольшой вес самой навески позволит установить ее даже на самые маленькие мотоблоки и тракторы;
  • Продуманная энергоемкость аппарата позволит не оказывает никакого влияния на финансовые затраты при покупке топлива;
  • Легкость управления (отсутствует необходимость подключения гидравлики) и простота конструкции позволят собрать и установить оборудование самостоятельно;
  • Доступная стоимость самой навески и необходимых деталей;
  • Продолжительный срок службы;
  • Высокое качество всех составляющих элементов.

К недостаткам можно отнести необходимость очистки участка от лишних деталей, поскольку камни, стекла и прочие моменты могут, если не повредить косилку, то добавить немало хлопот в сам процесс обработки участка.

Чтобы на практике увидеть процесс работы с косилкой, можно просмотреть предложенные видео, в которых довольные пользователи сполна демонстрируют все возможности агрегата.

Стоит отметить, что рассмотренные выше варианты косилок подойдут для таких мотоблоков, как:

  • Нева;
  • МТЗ;
  • Салют;
  • Заря;
  • МБ 2;
  • Агат;
  • Ока;
  • Агро;
  • Зубр;
  • Кентавр;
  • Урал;
  • Патриот и другим.

Во время работы с устройством необходимо всегда следить за тем, чтобы режущий аппарат косилки прикрывался специальным протекционным кожухом. Важно, чтобы мотоблок останавливался одновременно с приведением в действие ВОМ. Все операции, касающиеся очистки режущих элементов можно проводить только после полной заглушки мотора.

Установка косилки на мотоблок

Сам процесс установки довольно прост и не требует особых усилий или познаний. Для этого необходимо снять с крайнего шкива агрегата приводной ремень (один) и вмонтировать на шкив ремень привода выбранной косилки, которая размещается на передней части мотоблока.

https://www.youtube.com/watch?v=a4H5AduXPNw

Для увеличения продолжительности рабочего времени, специалисты рекомендуют один раз в 10-13 часов обильно смазывать шестерни угловых креплений. Дабы отрегулировать базовые рабочие органы, необходимо использовать особые салазки и определить высоту скашивания растительности.

В обязательном порядке проверьте прочность ножей или дисков. Они не должны ходить ходором. Желательно перед каждой эксплуатацией лишний раз подкручивать болты и указанные режущие элементы, тогда можно будет со спокойной душой осуществлять скос растительности.

Грамотная установка позволит проявить все особенности навесного оборудования и максимально раскрыть его потенциал. Сразу после завершения процесса необходимо опробовать деталь на небольшом участке и только тогда, убедившись в правильности проведенных процедур, можно приступать к серьезным работам.

Чтобы увидеть установку воочию, можно проглянуть следующие видеоматериалы:

Как сделать косилку для мотоблока своими руками?

Важный момент: приступать к самостоятельному созданию косилок на мотоблок следует только в том случае, если у человека есть опыт в сфере конструирования, и он обладает необходимыми инструментами. Новичку будет довольно сложно проделать все операции правильно, но, попытаться он может.

Роторная косилка на мотоблок

Для изготовления указанного типа навески понадобятся:

  • Цепи (от редуктора бензопилы);
  • Ножи (желательно из закаленной стали (макс. 8 шт.));
  • Диски от зерновой сеялки (2 шт.).

Для начала при помощи твердого сверла на диске необходимо просверлить отверстия диаметром не больше 6 мм. Затем, воспользовавшись шинкой, следует закрепить режущие детали на самих дисках. Появившийся зазор между шинкой и ножом должен быть на 2 мм больше, чем толщина лезвия ножа.

Необходимо до упора затянуть ось с диском и дополнить привод протекционным корпусом. Проделав эти процедуры, можно «надевать» навеску и осваивать новое приспособление для ухода за участком и заготовки корма для скота.

Сегментная косилка на мотоблок

Самодельная деталь должна изготавливаться из брусов (металлических) размера 15х50х120. Мастеру следует проделать в них 12 отверстий, дабы их габаритные особенности соответствовали болтами М8.

В будущем эти болты будут дополнены присоединяющей рейкой (89 см) с острыми ножами и зубцами. Важный момент: ножи должны размещаться по обеим сторонам бруса. К ним надежно крепятся прижимы и полозки, а базовая рама дополняется колесом (эту деталь можно достать после разбора обычной коляски).

Благодаря ниженаведенному чертежу, можно получить довольно продуктивную косилку, которая будет служить не один год и грамотно выполнять свою задачу.

Для многих владельцев мотоблоков косилка наверняка станет серьезным помощником, в особенности, если с умом подобрать ее или сделать самостоятельно.

Собственники указанных механических агрегатов должны максимально использовать потенциал техники и упрощать уход за земельным участком, а рассмотренное выше навесное оборудование как нельзя лучше подойдет для этой цели.

Косилки на мотоблок Ссылка на основную публикацию

Источник: https://o-motoblokah.ru/navesnoe-oborudovanie/kosilka

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
